Arduino Mega 2560 R3 CH340 Geliştirme Kartı - Klon

Arduino Mega 2560 R3 CH340 Klon: ATmega2560 Geliştirme Kartı, USB Kablo Dahil

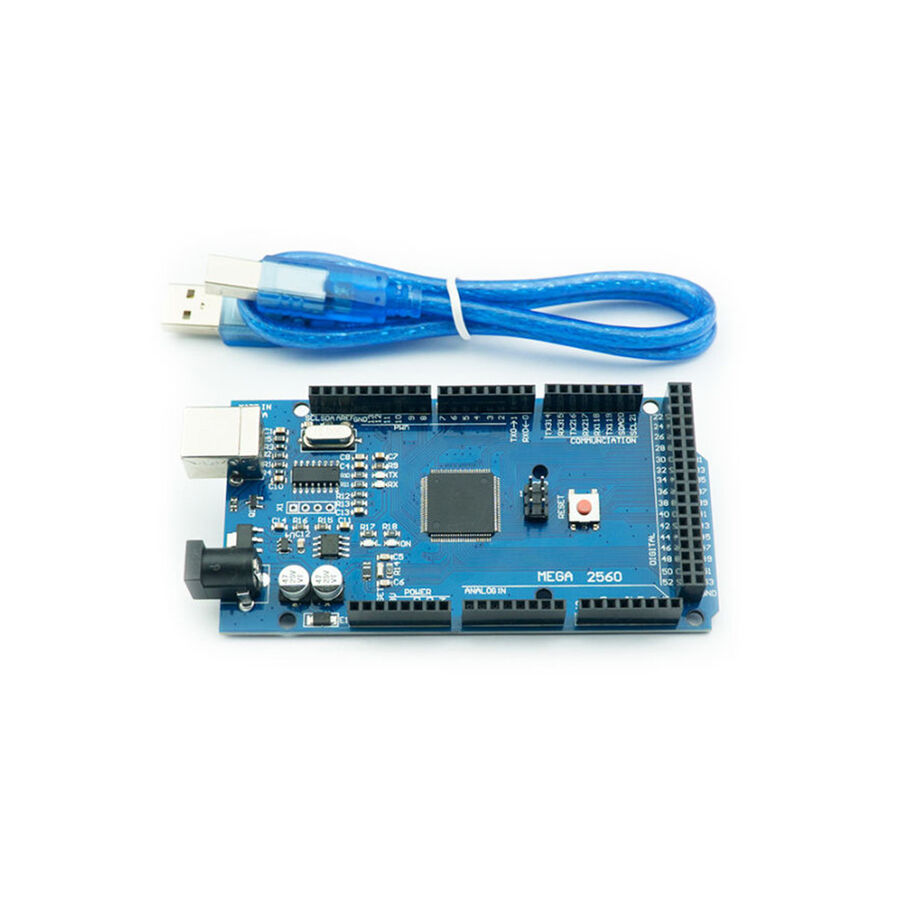

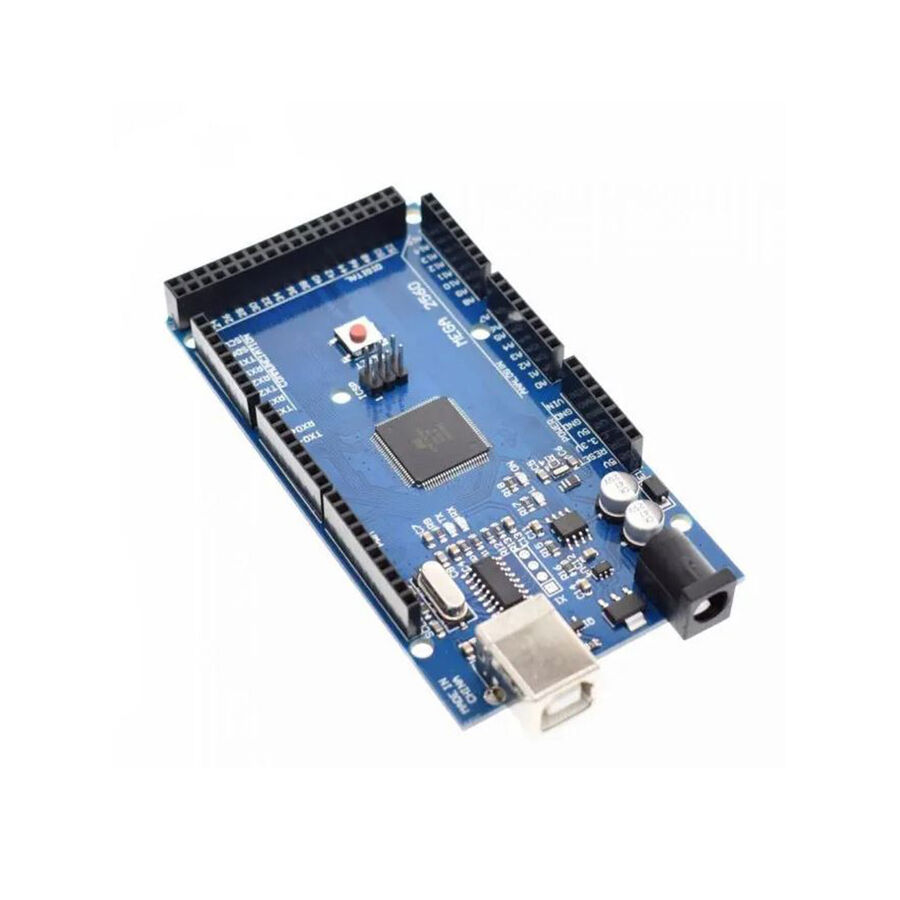

Arduino Mega 2560 R3 CH340 Geliştirme Kartı, ATmega2560 mikrodenetleyicili ve CH340 USB-seri çipli, Arduino® Mega 2560 uyumlu bir klon karttır. 54 dijital ve 16 analog pin sunar; Arduino® IDE'de "Arduino Mega or Mega 2560" olarak seçilir, Mega için yazılmış kodlar ve kütüphaneler bu kartta da aynı şekilde çalışır. Kutudan 30 cm USB A - USB B kablo ile çıkar. Lisanslı Arduino kartı arıyorsanız Orijinal Arduino Mega 2560 R3, ATmega16U2 USB çipli model arıyorsanız Arduino Mega 2560 R3 Geliştirme Kartı sayfamıza göz atabilirsiniz. Diğer klon modelleri Arduino Kartları kategorimizde inceleyebilirsiniz.

Öne Çıkan Özellikler

• CH340 USB-seri çip: Program yükleme ve Seri Monitör üzerinden veri alışverişi bu çip ile yapılır.
• 54 dijital G/Ç pini (15'i PWM), 16 analog giriş: Çok sayıda sensör, motor ve ekranı tek kartta yönetin.
• 256KB Flash, 8KB SRAM, 4KB EEPROM: Uno'nun yetmediği uzun kodlar ve kütüphaneler için geniş bellek.
• 4 donanım seri port: GPS, Bluetooth ve GSM gibi modüller aynı anda çalışır.
• Kablo kutuda: 30 cm USB A - USB B kablo ürünle birlikte gönderilir.

Bu üründe ve daha birçok elektronik üründe yaygın olarak kullanılan CH340 USB-seri dönüştürücü için Windows 7 ve Mac OS X kullanıyorsanız sürücü yüklemeniz gerekir. Linux, Windows 8 ve üstü için genellikle ek sürücü gerekmez.

Arduino Mega 2560 R3 CH340 Teknik Özellikleri

Paket İçeriği

• 1 x USB A - USB B Kablo (30 cm)
• 1 x Arduino Mega 2560 R3 CH340 Geliştirme Kartı

CH340 mı, 16U2 mi? Hangi Mega 2560 R3'ü Seçmeli?

İki kartın işlemcisi, pin dizilimi ve çalışma hızı aynıdır; aynı kod iki kartta da aynı şekilde çalışır. Fark, kartı bilgisayara bağlayan USB çipindedir.

Arduino Mega 2560 R3 CH340 ile Neler Yapabilirsiniz?

• 3D yazıcı ve CNC: Çok sayıda step motor, limit anahtarı ve ısıtıcı kontrolü gereken makinelerin kontrol kartı olarak kullanılır.
• Çok sensörlü otomasyon: 16 analog giriş sayesinde sıcaklık, nem, gaz ve mesafe sensörlerini aynı kartta okuyabilirsiniz.
• Robotik ve servo projeleri: Çok eklemli robot kollarında servo ve motorlar için yeterli pini tek kartta bulursunuz.
• Ekranlı kontrol panelleri: Çok pin kullanan TFT ve LCD ekranları bağladıktan sonra sensörler için pin kalır; 256KB Flash uzun kodlara ve grafiklere yer açar.
• Birden fazla seri cihaz: 4 donanım seri port ile GPS, Bluetooth ve GSM modüllerini aynı anda kullanabilirsiniz.

Bilgisayara Bağlama ve İlk Yükleme

Kartı USB kablosuyla bilgisayara bağladıktan sonra Arduino® IDE'de Araçlar > Kart menüsünden "Arduino Mega or Mega 2560", Araçlar > İşlemci menüsünden "ATmega2560", Araçlar > Port menüsünden kartın göründüğü portu seçin. Windows'ta kart genellikle "USB-SERIAL CH340" adıyla görünür. Port listede çıkmıyorsa CH340 sürücüsünün kurulu olduğunu ve kullandığınız kablonun veri iletebilen bir kablo olduğunu kontrol edin.

Birlikte Sık Kullanılan Ürünler

• Arduino Mega Sensör Shield: Sensör ve servoları lehimsiz bağlamak için.
• Arduino Mega Kutu Şeffaf: Kartı darbeye ve kısa devreye karşı korumak için.
• 9V 1A Adaptör - Priz Tipi: Kartı bilgisayardan bağımsız çalıştırmak için.
• 40 Adet Erkek-Erkek Jumper Kablo 20cm: Kart ile breadboard arasındaki bağlantılar için.
• Breadboard Mini Yapışkanlı: Lehimsiz devre kurmak için.
• A4988 Step Motor Sürücü Devresi: 3D yazıcı ve CNC projelerinde step motor sürmek için.

Arduino Mega 2560 R3 CH340 Hakkında Sıkça Sorulan Sorular

Arduino Mega 2560 R3 CH340 klon kart Arduino® IDE ile çalışır mı?
Evet. Arduino® IDE'de kart olarak "Arduino Mega or Mega 2560" seçilir; Mega için yazılmış örnek kodlar ve kütüphaneler değişiklik yapmadan kullanılır.

CH340 sürücüsü (driver) kurmam gerekir mi?
Linux, Windows 8 ve üstünde genellikle ek sürücü gerekmez. Windows 7 ve Mac OS X'te CH340 sürücüsünün kurulması gerekir. Kart port listesinde görünmüyorsa önce sürücüyü kontrol edin.

Arduino Mega ile Arduino Uno arasındaki fark nedir?
Kod yazma ve yükleme yöntemi aynıdır. Fark kapasitededir: Mega'da 54 dijital ve 16 analog pin, 256KB Flash, 8KB SRAM ve 4 donanım seri port bulunur; Uno'da 14 dijital ve 6 analog pin, 32KB Flash, 2KB SRAM ve 1 seri port vardır.

Arduino Uno shield'ları bu karta takılır mı?
Uno R3 pin düzenine uygun shield'ların çoğu takılır. Mega'da I2C pinleri 20 ve 21, SPI pinleri 50-53 numaradadır; A4 ve A5 ya da 10-13 numaralı pinleri kullanan shield'larda kodu ve bağlantıyı kontrol edin.

Kutudan hangi kablo çıkıyor?
Ürünle birlikte 30 cm USB A - USB B kablo gönderilir. Kartı bilgisayara bağlamak ve program yüklemek için ayrıca kablo almanız gerekmez.

Arduino Platformu Hakkında

Arduino kullanımı kolay yazılım ve donanım sunan açık kaynak kodlu elektronik bir platformdur. Herkesin kolayca prototip geliştirmesi ve interaktif projeler yapması için tasarlanmıştır. Temelde ATMEL mikrodenetleyicilerini kullanan Arduino platformu yıllar içinde gelişen kütüphaneleri ve bu kütüphaneleri yazan topluluğuyla elektronik ve programlama alanında kendini geliştirmek isteyen herkes için kolay ve ulaşılabilir çözümler sunuyor.

Arduino açık kaynak kodlu bir platformdur yani Arduino'nun tüm ürünleri, ilgili yazılımları, tasarımları açıkça herkes ile paylaşılmıştır. Bu da isteyen herkesin Arduino üretmesine imkan sağlar ki dünya üstünde bir çok elektronik şirketi Arduino klonlarını üretmektedir. Bu durum kullanıcılara bir çok çeşit ve fiyat aralığı sunması açısından fayda sağlar.

Arduino'nun donanımları ne kadar popüler ve kullanışlı ise yazılımı da bir o kadar kullanışlı ve popülerdir. Arduino yazılım geliştirme platformu (IDE) sadece Arduino için değil elektronik piyasasında bulunan farklı geliştirme/prototip kartları için dahi kullanılabilmektedir. Sayısız kütüphaneleri ile istediğiniz her türlü genişletme kartı için aradığınız kütüphaneleri bulabilirsiniz. Kütüphaneler Arduino yazılım geliştirme platformu üzerinden sorunsuzca yüklenebilir.

Arduino® tescilli bir markadır; bu ürün Arduino Mega 2560 uyumlu bir klon karttır.

Dökümanlar

• Arduino Mega 2560 R3 CH340 Geliştirme Kartı - Klon Datasheet dosyasını inceleyebilirsiniz.
• Arduino Klon ve Orjinal Farkı Nelerdir? başlıklı blog sayfamızdaki içeriği inceleyebilirsiniz.
• Arduino Yazılım Geliştirme Platformu (IDE) sayfasını inceleyiniz.
• Arduino Mega 2560 R3 Pinout Şema dosyasını inceleyiniz.
