A4988 Step Motor Sürücü Devresi

A4988 Step Motor Sürücü Devresi

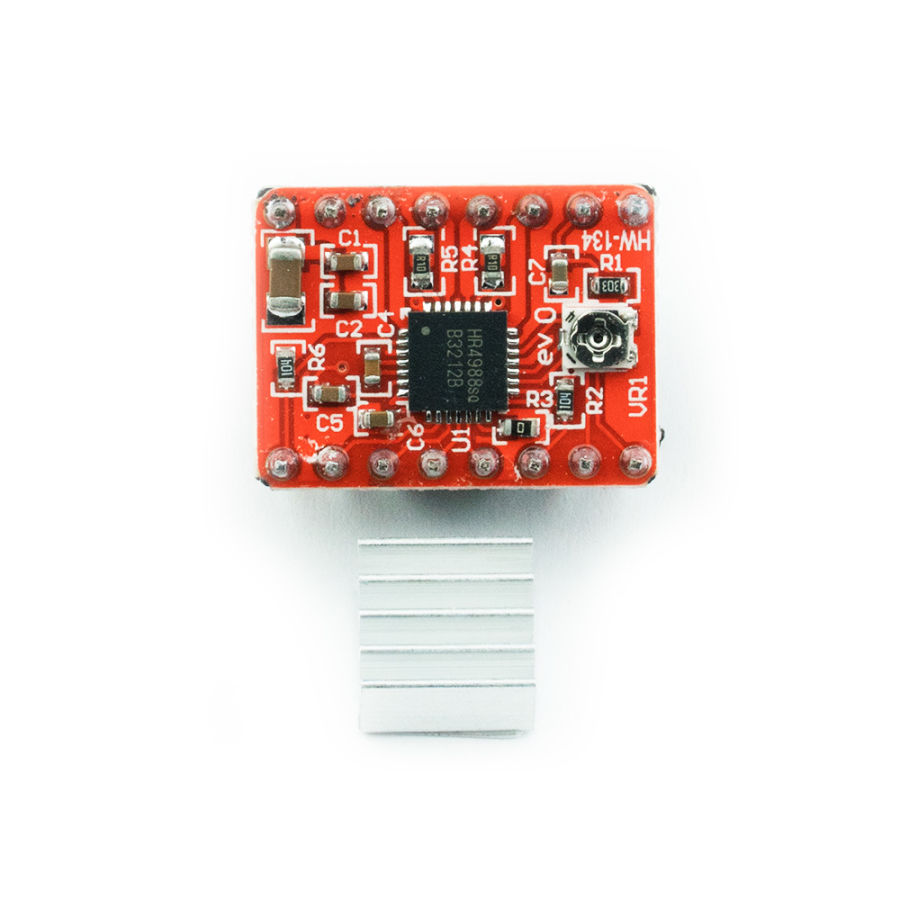

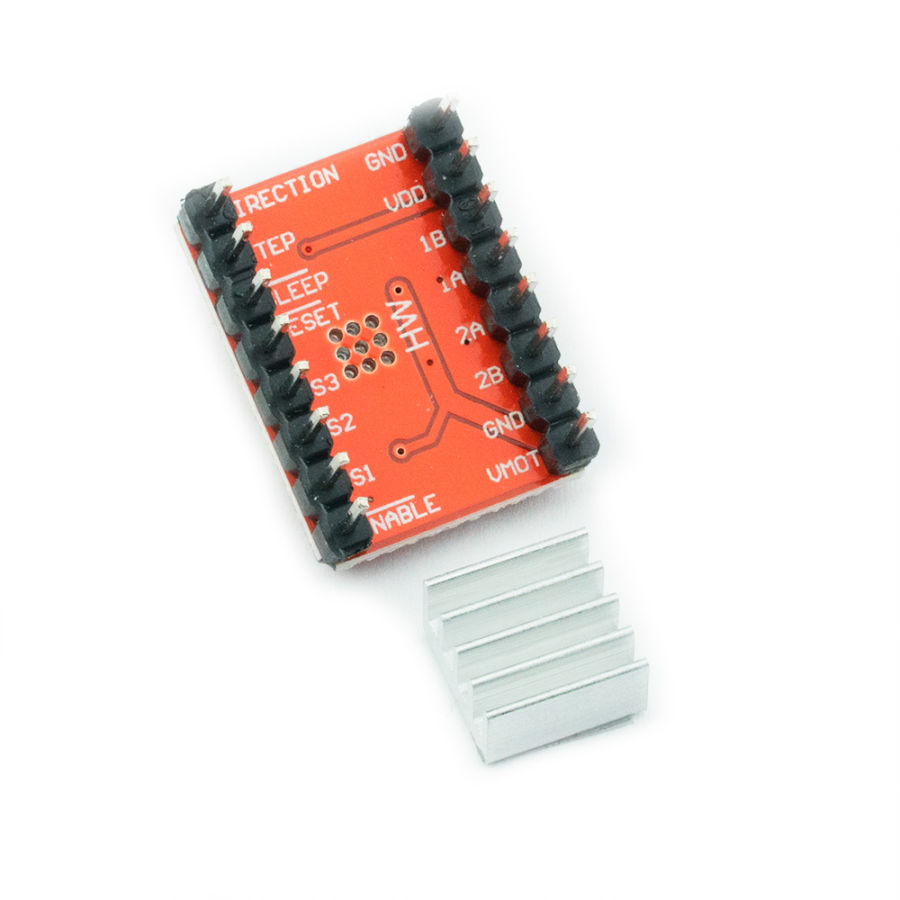

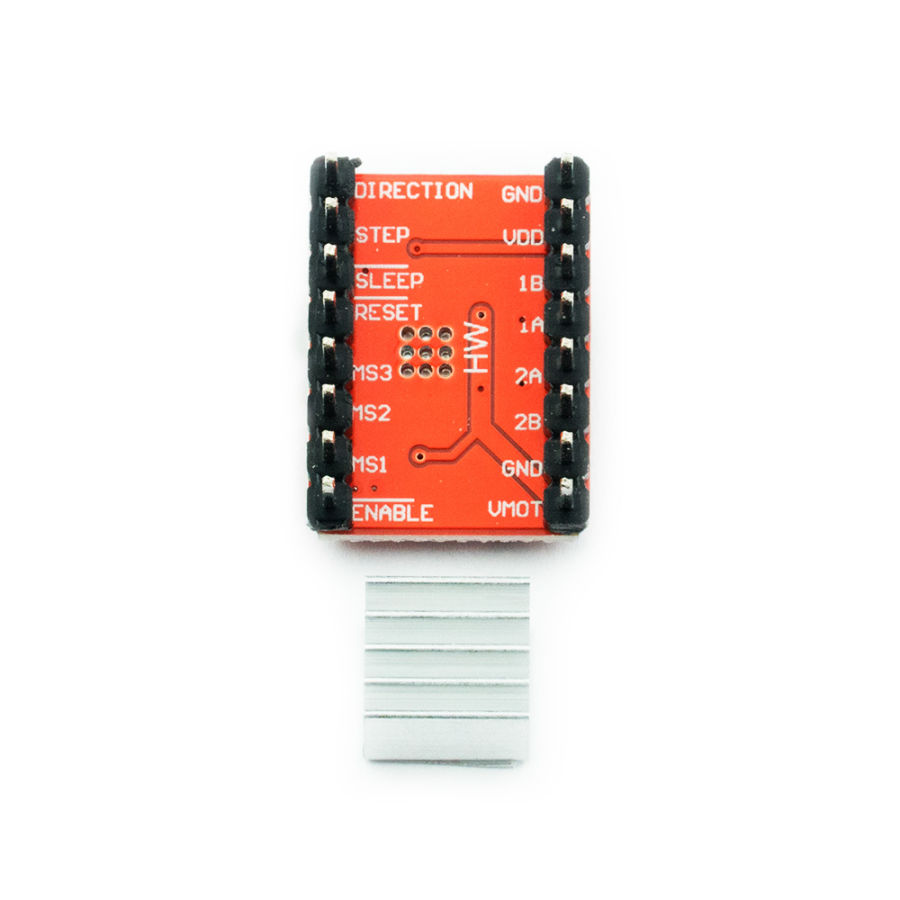

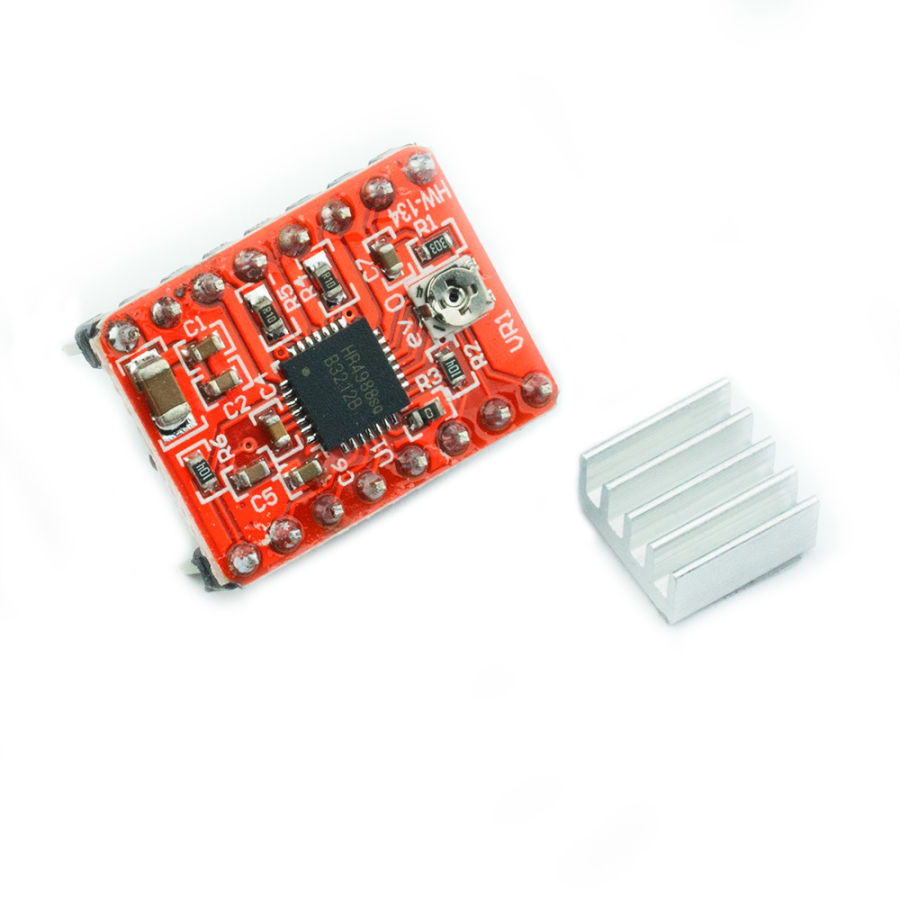

A4988 Step Motor Sürücü, üzerinde Allegro'nun A4988 mikrostep bipolar step motor sürücüsünü bulunduran, ayarlanabilir akım sınırlaması, akım ve aşırı sıcaklık koruması ve beş farklı mikro adım çözünürlükleri bulunan step motor sürücü modülüdür. Bu modül 8 V ila 35V aralığında çalışır. ve Soğutucu veya fan ila soğutma olmadan faz başına yaklaşık 1A kadar motor kontrolü yapabilirsiniz. Yeterli ilave soğutma ile bobin başına 2A olarak derecelendirilmiştir 0.1 'erkek headerlar pakete dahildir ancak lehimli değildir.

A4988 Step Motor Sürücü Devresi - Teknik Özellikleri

• Bu step motor sürücüsü bobin başına 2A çıkış akımına kadar bir bipolar step motoru kontrol etmenizi sağlar.
• Kolay bir adım ve yön kontrol arayüzü
• Beş farklı adım çözünürlükleri: Tam adım, yarım adım, çeyrek adım, sekizinci adım, ve onaltıncı adım.
• Ayarlanabilir akım kontrolü size yüksek adımı oranları elde etmek için step motorun anma gerilimi üzerindeki gerilimleri kullanmanızı sağlayan bir potansiyometre ile maksimum akım çıkışı ayarlamanızı sağlar.
• Akıllı kesme kontrolü otomatik olarak doğru akım azaltma modunu seçer. (Hızlı azaltma veya yavaş azaltma)
• Aşırı sıcaklık, termal kapatma, düşük voltaj, yüksek akım ve kısa devre korumaları mevcuttur.

Dökümanlar

• A4988 Datasheet dosyasını inceleyiniz.
