XL6009 Ayarlanabilir DC-DC Voltaj Regülatörü Modülü

XL6009 Ayarlanabilir DC/DC Voltaj Regülatörü Modülü

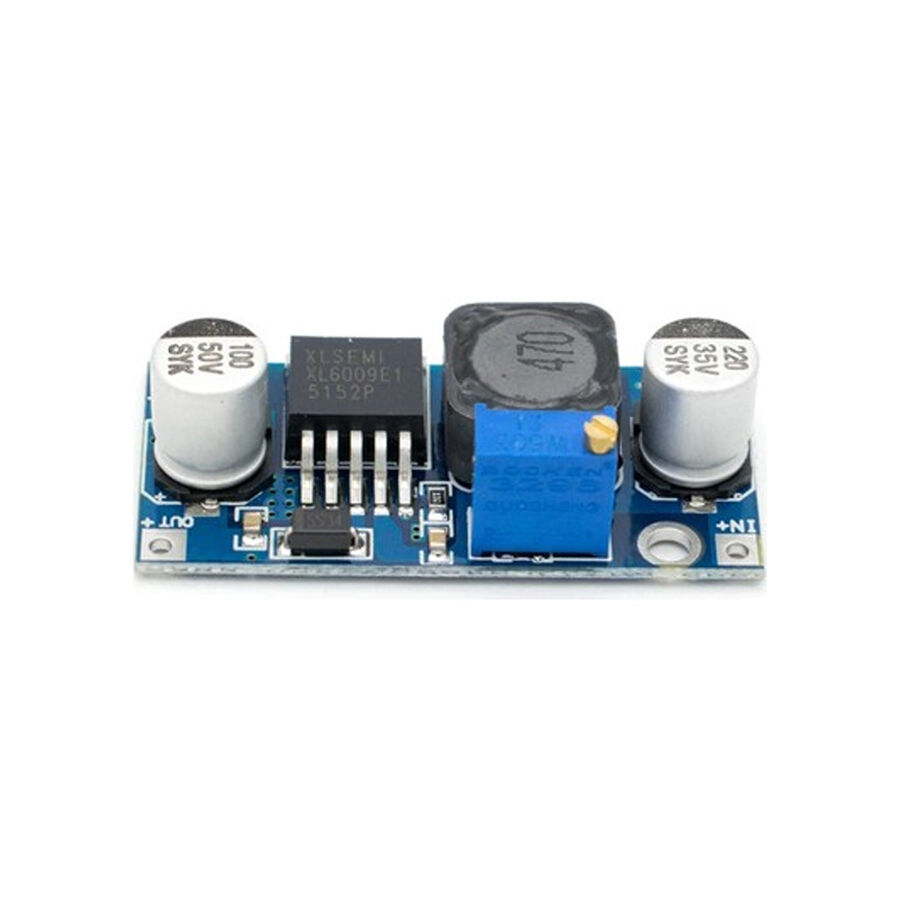

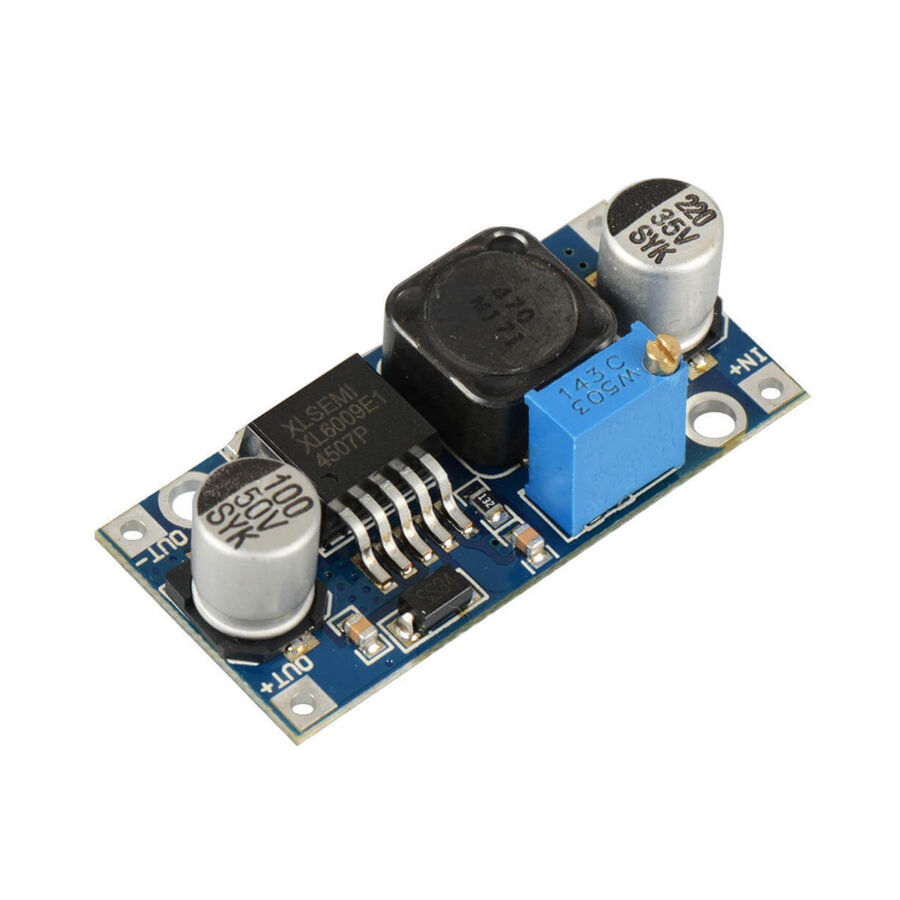

XL6009 DC-DC step-up voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan Xl6009 entegresi bulunmaktadır. Regülatör üzerinden Ortalama 18 Wattlık bir güç alınabilmektedir.Giriş gerilimi 3.5-32V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanırak 5-35V arası çıkış gerilimi elde edilebilir. Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.

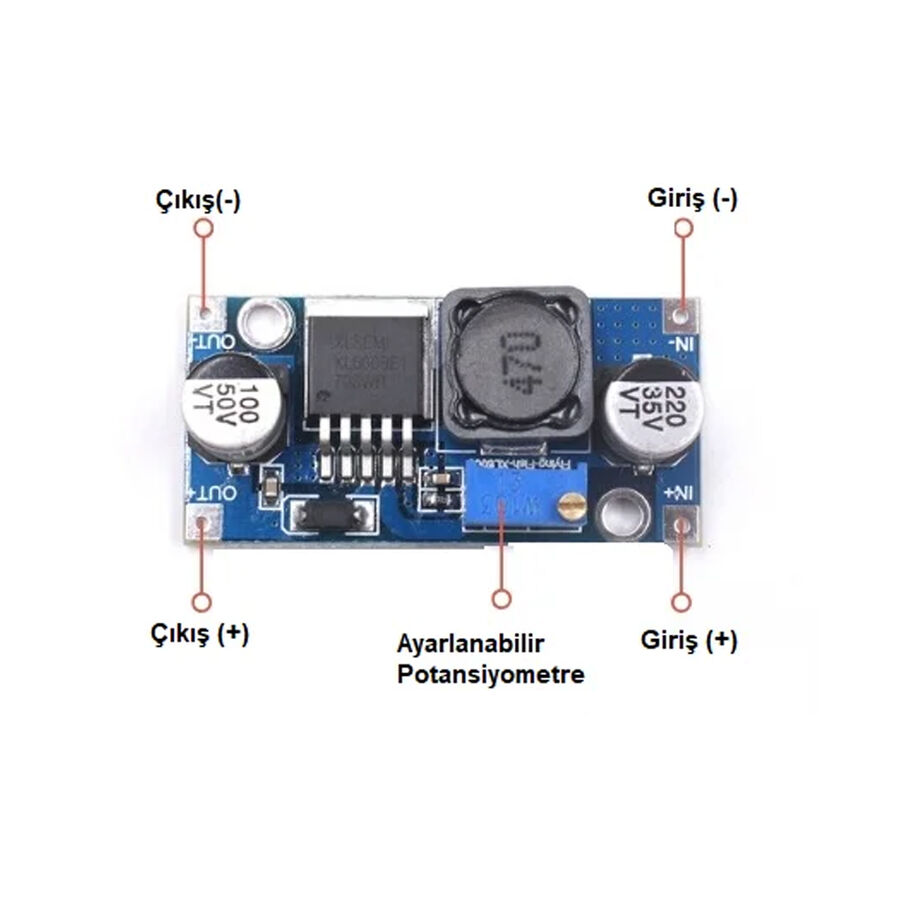

Önemli : Kartın çalışabilmesi için giriş geriliminin en az 3.5V olması gereklidir. Kart üzerindeki potansiyometre saat yönünde çevirildiğinde çıkış gerilimi azalır, saat yönünün tersine çevirildiğinde ise çıkış gerilimi artar. Kartın çıkış akımı maksimum 4A'e kadardır. Ancak bu değer çıkış geriliminin En düşük halidir. Buda ortalama 3.5 Volt olarak belirlenmiştir. Yüksek seviyedeki bu akımı sürekli olarak kart üzerinden çekmek karta zarar verebilir.

DİKKAT: Ürün voltaj yükseltici olduğundan çıkış gerilimi giriş geriliminden düşük olamaz. 5V giriş bağlarsanız 5-35V aralığında istediğiniz gerilime ayarlayabilirsiniz. Ancak girişe 12V bağlarsanız çıkışı 12-35V aralığında ayarlayabilirsiniz.

Teknik Özellikleri

• Giriş Voltajı：3-32V
• Çıkış Voltajı：5-35V
• Çıkış Akımı: 4A
• Çıkış Gücü : 18 Watt
• Ölçüler: 43mm * 21mm * 14mm
