UPC817CG-C04-R SMD Optokuplör

Optokuplör

Yorum Yap

Marka/Menşei:UTC

Stok Kodu:11589

2,54 TL + KDV

3,05 TL

KDV Dahil

Alışveriş Listeme Ekle

Fiyatı Düşünce Haber Ver

1500₺ ve üzeri kargo ücretsiz.

Çok Al Az Öde

Miktar	İndirim	Birim Fiyat
0 - 9	%0	3,05 TL
10 - 99	%3	2,96 TL
100 - 499	%6	2,87 TL
500 - 2000	%10	2,74 TL

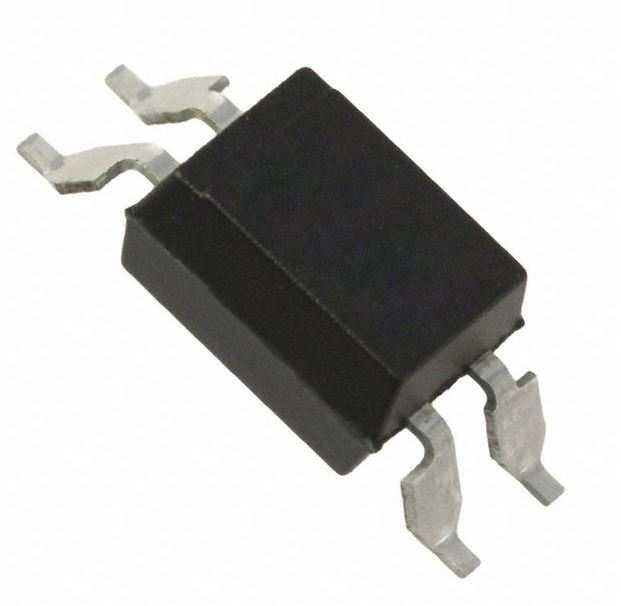

UPC817CG-C04-R SMD-4 Transistör Çıkışlı Optokuplör

UPC817CG-C04-R SMD, giriş ve çıkış devreleri arasında optik yolla sinyal aktarımı sağlayan, transistör çıkışlı bir optokuplör entegresidir. UTC tarafından üretilen bu komponent, LED girişini ve fototransistör çıkışını dört bacaklı SMD kılıfta bir araya getirir. Girişteki LED'in oluşturduğu ışık, çıkıştaki fototransistörü kontrol ederek iki taraf arasında doğrudan elektriksel bağlantı kurulmadan sinyal iletilmesini sağlar. Programlanabilir kontrolörler ve telekomünikasyon ekipmanlarında kullanılan UPC817, elektronik devrelerde sinyal izolasyonu için tercih edilebilir. SMD-4 kılıfı, baskı devre kartlarına yüzey montajına uygundur.

UPC817CG-C04-R optokuplörün C sınıfı akım transfer oranı (CTR), 5mA LED giriş akımı ve 5V kolektör-emetör gerilimi koşullarında %200–400 aralığındadır. Devre tasarımında LED akımı, çıkış yükü ve çalışma sıcaklığı birlikte değerlendirilmelidir. Veri sayfasındaki 150mW değeri, çıkış fototransistörünün 25°C ortam sıcaklığındaki maksimum güç harcama sınırını belirtir. Doğru bağlantı ve komponent seçimi için LED anot-katot uçları ile transistörün kolektör-emetör pinlerini veri sayfasından kontrol ediniz.

UPC817CG-C04-R SMD Optokuplör Teknik Özellikleri

Üretici Firma	UTC
Ürün Kategorisi	N/A
Seri	N/A
Çözünürlük	N/A
Besleme Voltajı (Max.)	N/A
Çkış Voltajı (Max.)	35V
Kılıf Tipi	SMD4
Montajlama Türü	SMT
Minimum İşlem Sıcaklığı	-55 C
Maksimum İşlem Sıcaklığı	+110 C

Dökümanlar

UPC817CG-C04-R Datasheet dosyasını inceleyiniz.

Faydalı Linkler

Optocoupler ürünlerimizi inceleyebilirsiniz.
