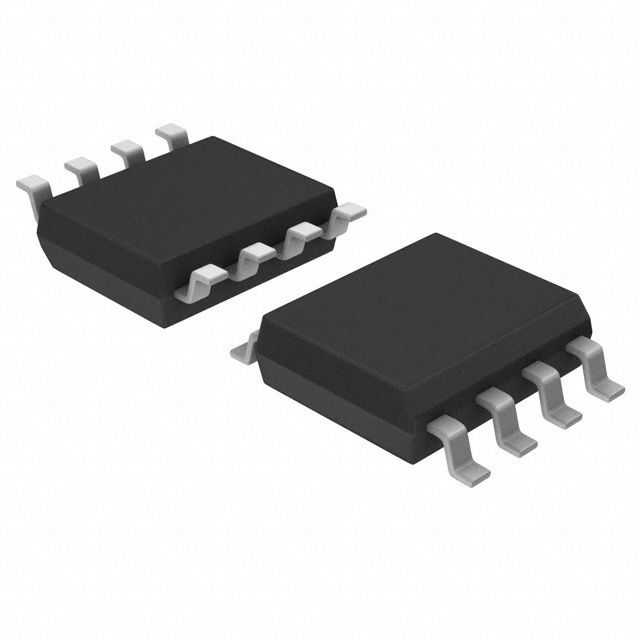

TL431 SMD Voltaj Referans Entegresi - SOIC8 - 1

TL431 SMD Voltaj Referans Entegresi - SOIC8

1-Çıkış 3 Kademe Voltaj Referans, 2.495V
0
Yorum Yap
Marka/Menşei:STM - Texas
Stok Kodu:DSTK1444
3,02 TL + KDV
3,63 TL
KDV Dahil
Havale fiyatı: 3,56 TL % 2  extra indirim
Alışveriş Listeme Ekle
Fiyatı Düşünce Haber Ver
1500₺ ve üzeri kargo ücretsiz.
Çok Al Az Öde
MiktarİndirimBirim Fiyat
0 - 9%03,63 TL
10 - 99%33,52 TL
100 - 499%63,41 TL
500 - 2000%103,27 TL

TL431 SMD SOIC-8 Ayarlanabilir Voltaj Referans Entegresi


TL431 SMD, SOIC-8 kılıfta sunulan ayarlanabilir bir şönt voltaj referans entegresidir. İki harici direnç kullanılarak referans gerilimi seviyesinden 36V'a kadar ayarlanabilir. Alt ayar seviyesi yaklaşık 2.5V'tur; gerçek referans değeri, üreticiye ve parçanın hassasiyet sınıfına bağlıdır. Sekiz pinli yüzey montaj kılıfı, baskılı devre üzerinde SMD/SMT montajına uygundur. Devrenin temel işlevleri anot, katot ve REF bağlantıları üzerinden gerçekleştirilir.

TL431 voltaj referans entegresi; ayarlanabilir güç kaynaklarında, gerilim izleme uygulamalarında ve anahtarlamalı güç kaynaklarının geri besleme devrelerinde kullanılabilir. Uygun optokuplör ve kontrol devresiyle birlikte çıkış geriliminin düzenlenmesine yardımcı olur. Şönt çalışma yapısında katot üzerinden çektiği akımı değiştirerek bağlı olduğu düğümün gerilimini kontrol eder. Seri akım sınırlama direnci ve geri besleme dirençleri, giriş gerilimi ile yük koşullarına göre seçilmelidir. Üretici belgelerinde verilen 1-100 mA katot akımı aralığı, kılıfın güç kaybı ve sıcaklık sınırları dahilinde değerlendirilmelidir.

SOIC-8 TL431 ile devre tasarlarken direnç toleransları, minimum regülasyon akımı ve kapasitif yükün kararlılığa etkisi dikkate alınmalıdır. Entegrenin ayrı bir VCC besleme pini bulunmaz; çalışma gerilimi katot ile anot arasında tanımlanır. Pin bağlantıları, boşta bırakılacak uçlar ve çalışma sıcaklığı için kullanılan üreticinin tam parça koduna ait veri sayfası esas alınmalıdır. TL431 datasheet dosyasından bağlantı şemalarını, elektriksel test koşullarını ve örnek uygulamaları inceleyebilirsiniz.

TL431 SMD SOIC-8 Teknik Özellikleri


Üretici FirmaSTM - Texas
Ürün KategorisiVoltaj Referansları
SeriTL431
ÇözünürlükN/A
Besleme Voltajı (Max.)N/A
Besleme Voltajı (Min.)N/A
Kılıf TipiSOIC-8
Montajlama TürüSMD/SMT
Minimum İşlem Sıcaklığı-40 °C
Maksimum İşlem Sıcaklığı+125 °C
