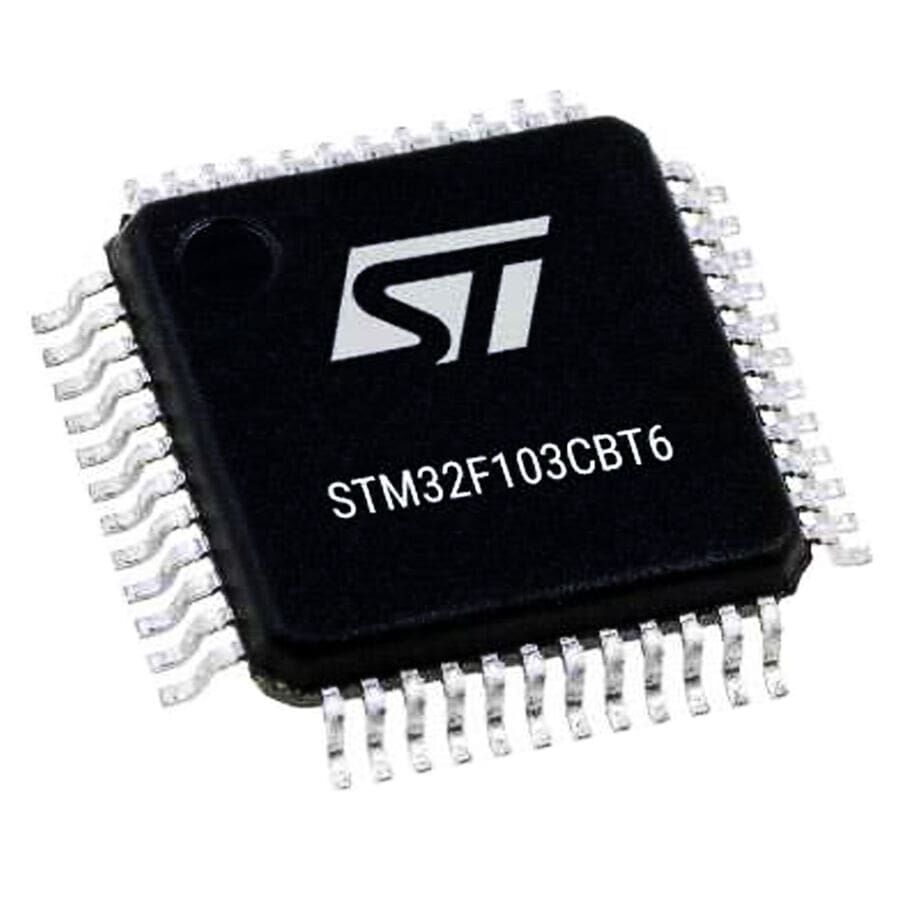

STM32F103CBT6 32-Bit 72MHz Mikrodenetleyici LQFP-48

STM32F103CBT6 Mikrodenetleyici

STM32F103CBT6 mikrodenetleyici, 72 MHz’e kadar çalışan 32-bit Arm Cortex-M3 çekirdeğiyle ölçüm, veri işleme ve gerçek zamanlı kontrol uygulamalarında kullanılabilir. 128 KB Flash program belleği, kapsamlı kontrol yazılımları ve haberleşme işlevleri için alan sunarken 20 KB RAM, çalışma verilerinin ve iletişim tamponlarının tutulmasını sağlar. STM32F103C8 modeline göre iki kat Flash kapasitesi, yazılımın genişletilmesi gereken tasarımlarda önemli bir avantajdır.

İki adet 12-bit ADC birimi, analog sensör sinyallerinin sayısal olarak okunmasını sağlar. I²C, SPI ve USART arayüzleri; sensörler, ekranlar ve diğer çevre birimleriyle veri alışverişini destekler. USB Full Speed birimi bilgisayar bağlantılı cihazlar geliştirmek için kullanılabilirken CAN denetleyicisi, uygun harici alıcı-vericiyle CAN ağına bağlantı kurulmasına olanak tanır. Zamanlayıcılar ve gelişmiş PWM özellikleri, periyodik ölçüm ve uygun sürücü devreleri üzerinden motor kontrolü gibi görevlerde kullanılabilir.

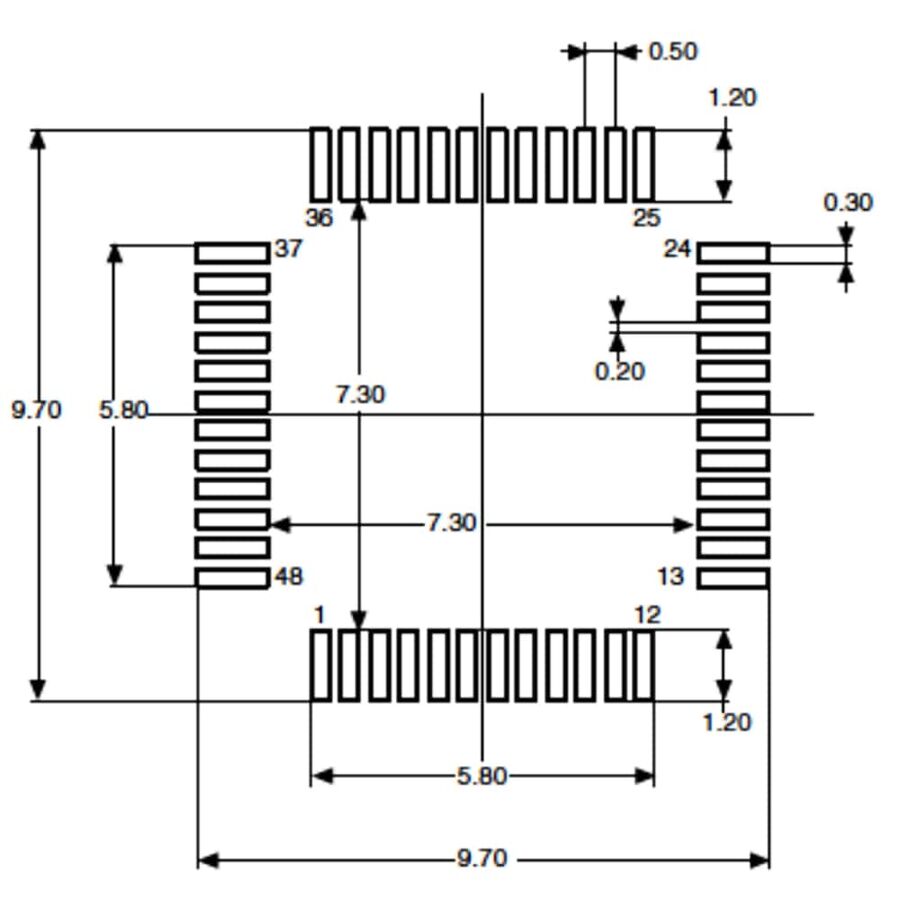

LQFP48 paketindeki STM32F103CBT6, 37 giriş/çıkış hattıyla birden fazla çevre biriminin bağlandığı kompakt kontrol kartlarında değerlendirilebilir. 2–3,6 V besleme aralığı sayesinde 3,3 V sistemlerde kullanılabilir ve -40 °C ile +85 °C sıcaklıklarda çalışır. SWD ve JTAG arayüzleri programlama ve hata ayıklamayı destekler. Dahili EEPROM bulunmadığından, kalıcı kullanıcı ayarları için Flash belleğin yazma ömrünü dikkate alan bir saklama yöntemi veya harici bellek planlanmalıdır.

STM32F103CBT6 Mikrodenetleyici Teknik Özellikleri

Dökümanlar

• STM32F103CBT6 Datasheet dosyasını inceleyiniz.
