Sıvı Seviye Sensörü PNP Çıkışlı

Sıvı Seviye Sensörü PNP Çıkışlı

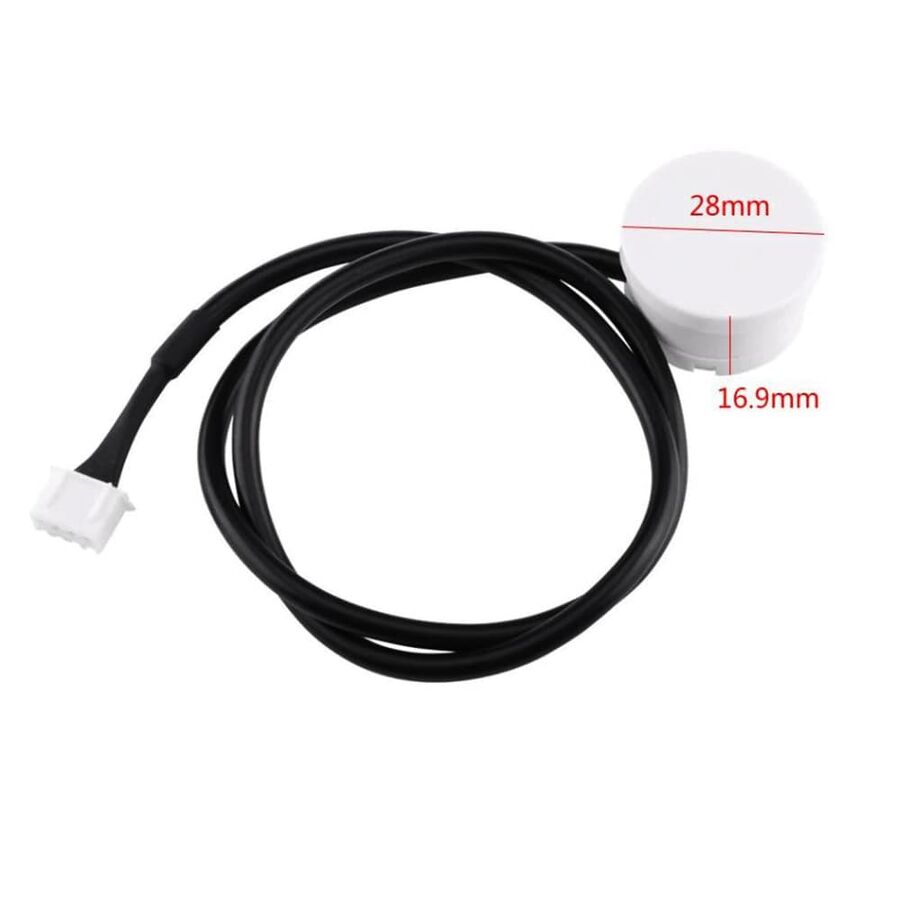

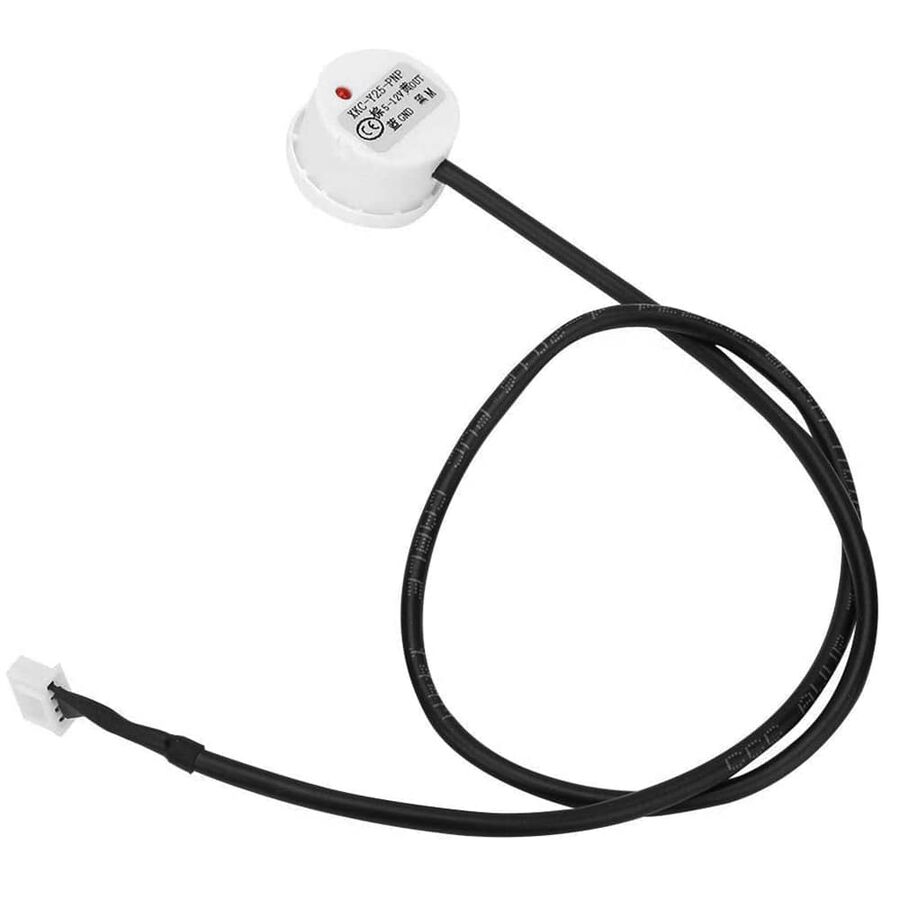

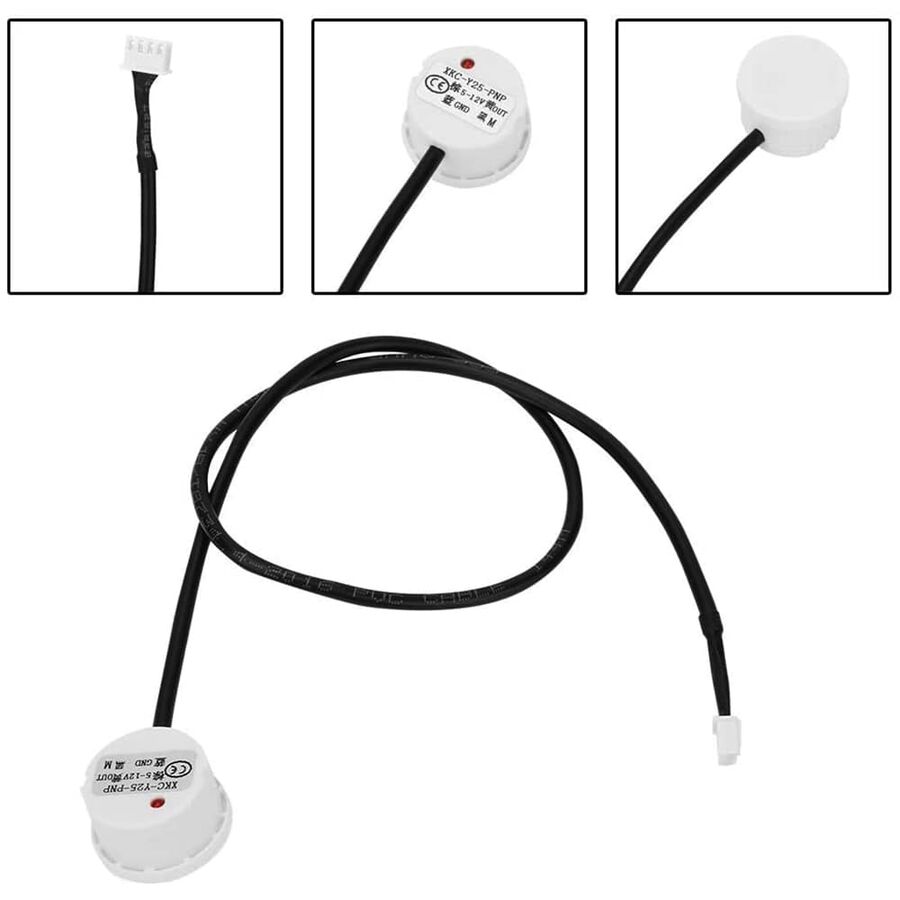

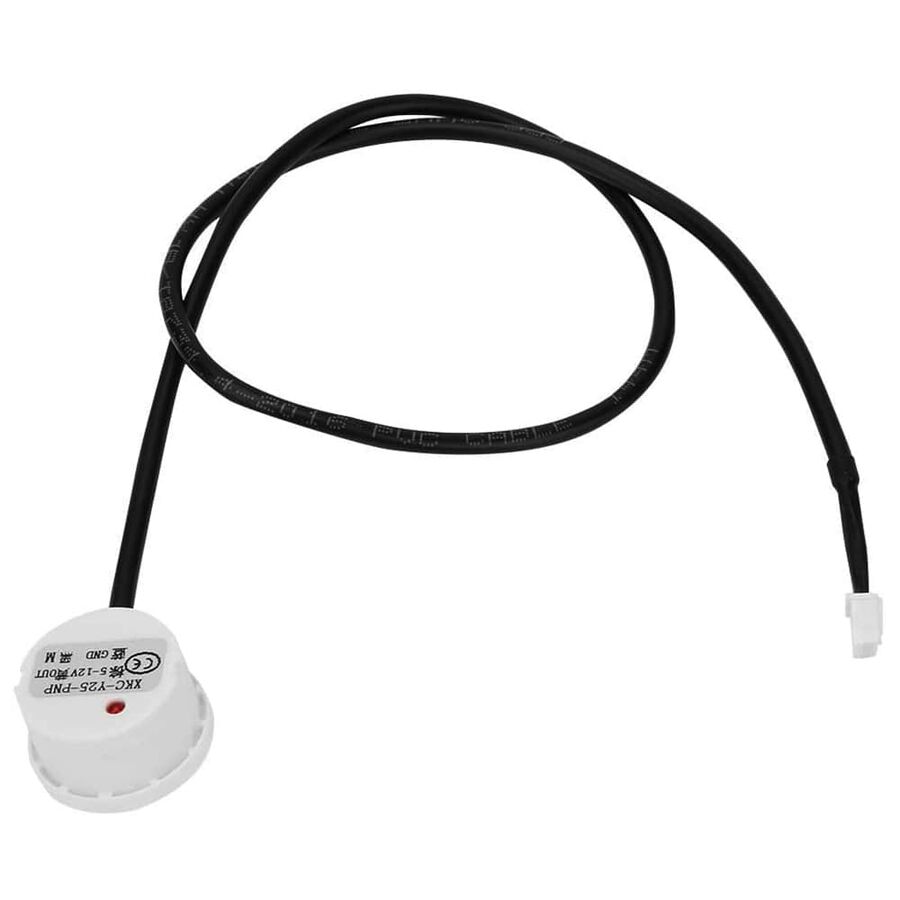

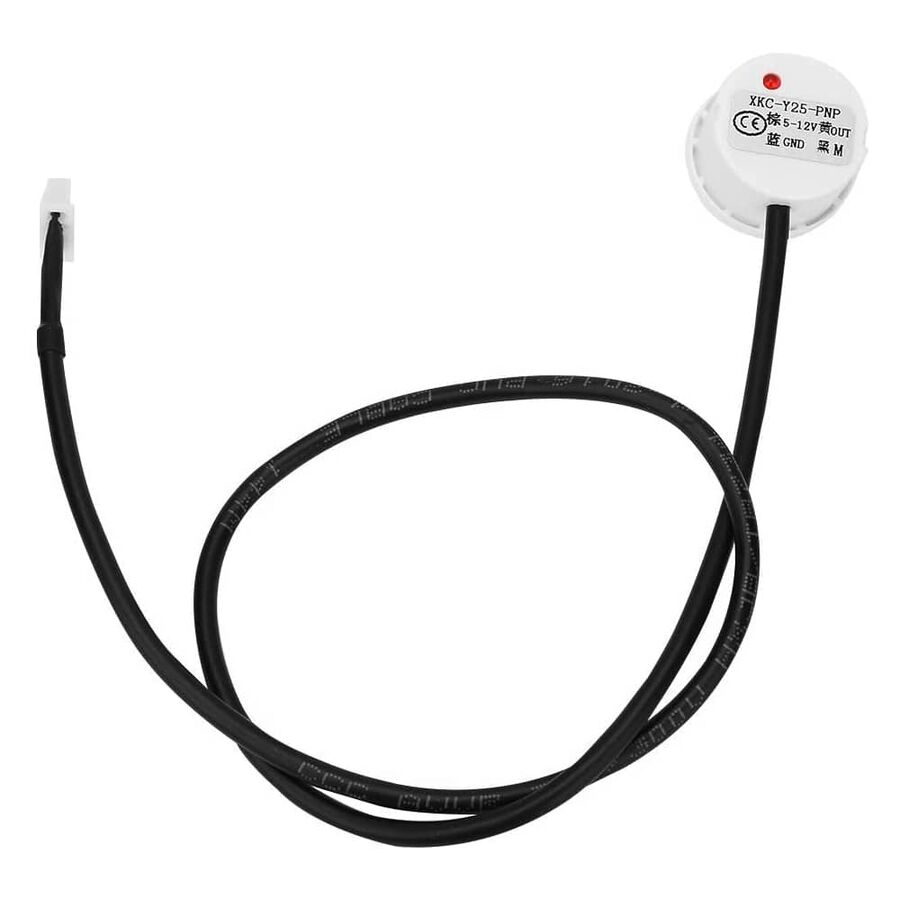

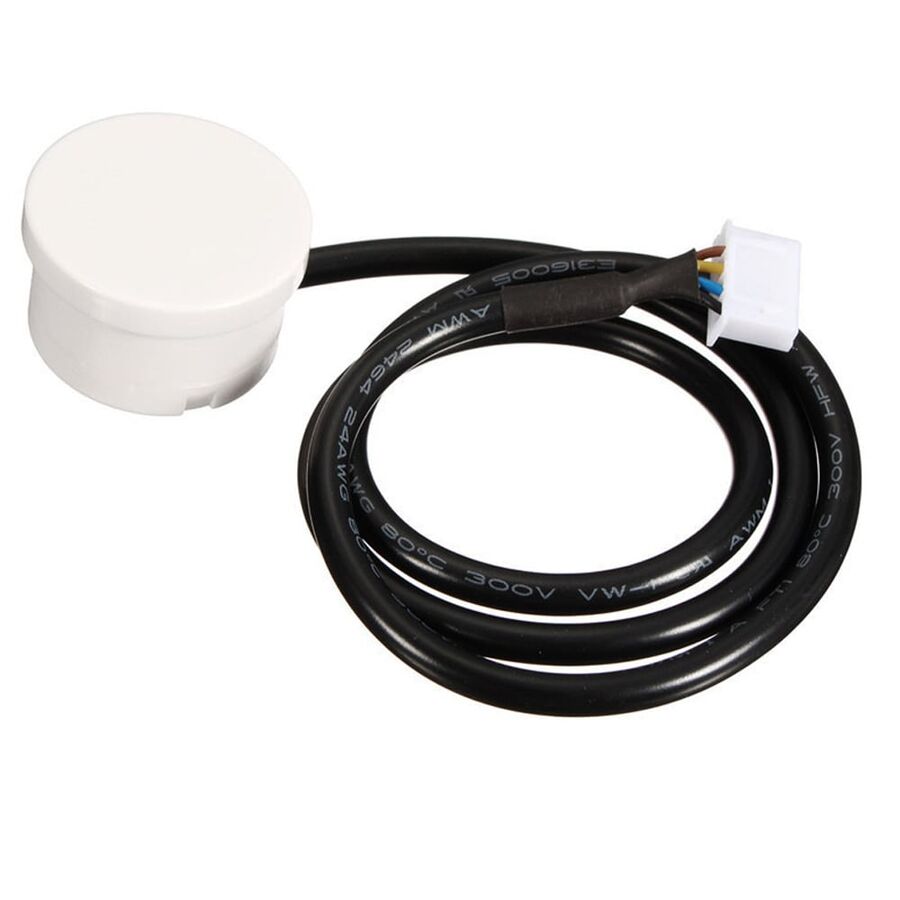

XKC-Y25-PNP Sıvı Seviye Sensörü yüksek işlem kapasitesi ve sinyal gelişmiş sinyal işleme teknikleri ile sıvı ile direkt temasa gerek kalmadan çeşitli kap ve borulardaki sıvıların seviyesini ölçek için kullanılabilir. Kaptaki sıvının basınçlı olması, kabın şekli fark etmeksizin ölçüm yapabilirsiniz. Bu sayede normalde seviye ölçümünün zor olduğu asidik, bazik ve her türlü sıvının seviyesini bulunduğu kabın yada borun içerisinden ölçmeniz mümkündür. Sensörün yerleştirilmesinde herhangi özel bir duruma ihtiyaç yoktur. Seviyesi ölçülecek kabın dışına yerleştirilmesi yeterlidir. Sensör yerleştirildiği yüzeyin önündeki alanda sıvı olup olmadığını algılar. Sensör bulunduğu alanın önündeki bölgede kapasitif değişimi ölçerek çalıştığı için metal kalpların dışından ölçüm yapması mümkün değildir.

Kullanımı

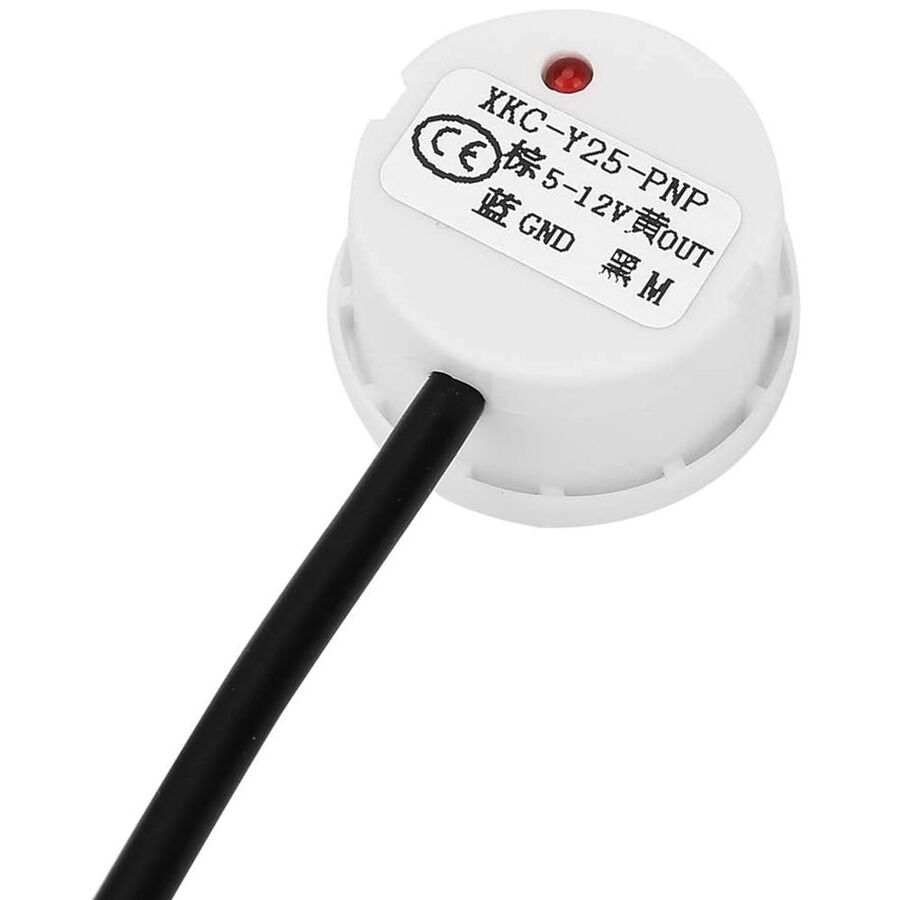

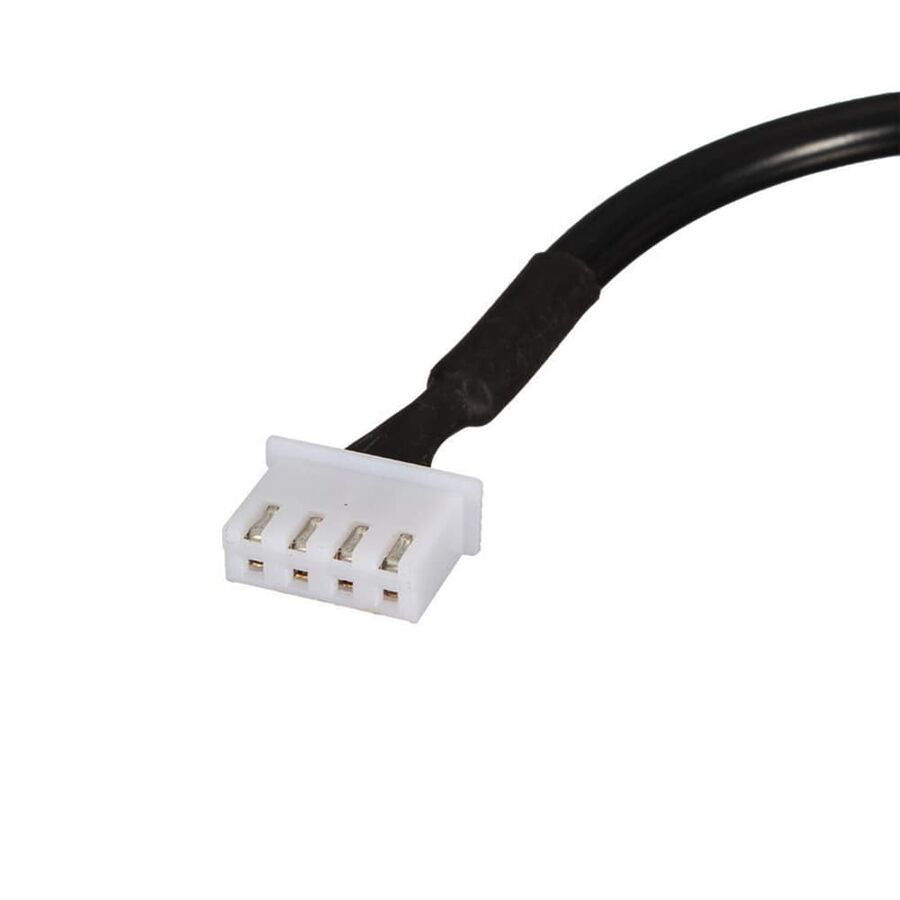

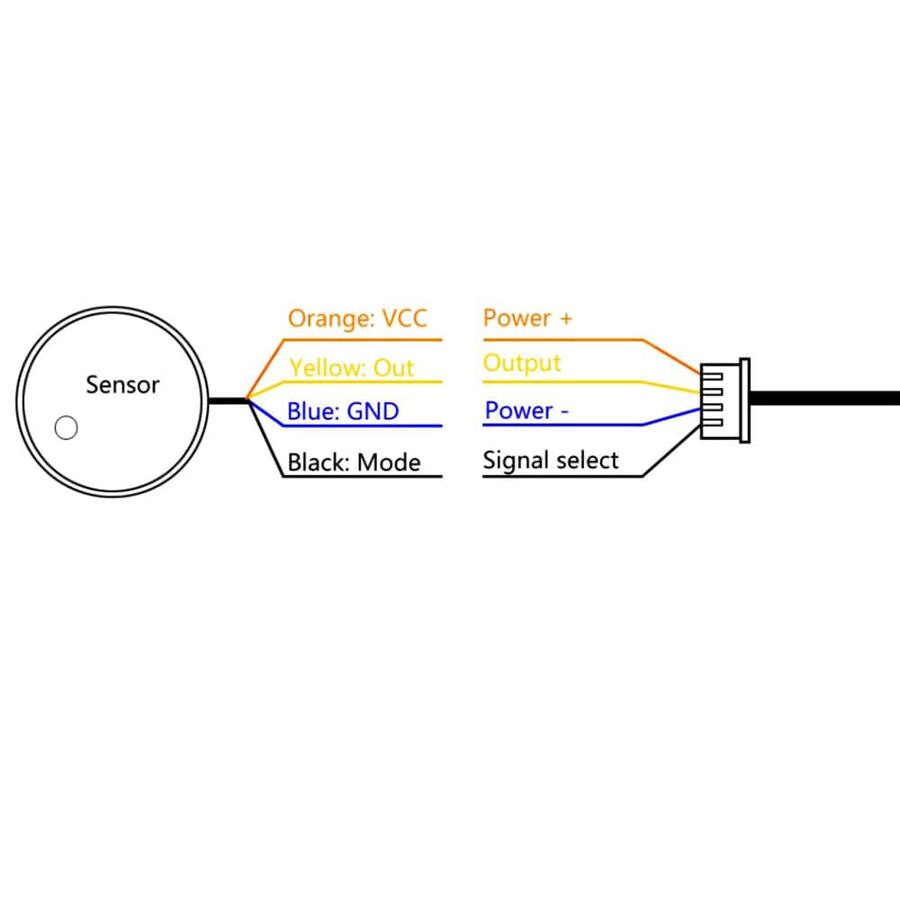

• Kahverengi kablo artı, mavi kablo eksi ve sarı kablo çıkış pinidir. Sensör sıvıyı tespit ettiğinde, çıkış pini gerilimi besleme gerilimine çıkmaktadır.

PNP Çıkışlı Sıvı Seviye Sensörü Özellikleri

• Sıvıya temas gerekmeksizin her türlü metal olmayan kaptan sıvı seviyesi ölçme imkanı. Sıvıyla temas etmesi gerekmediğinden her türlü asit baz yada korozyon özelliğe sahip sıvıyı ölçme imkanı sunar.
• Ön kapağın altında bulunan ayarlı direnç ile sensör hassasiyet ayarı yapmak mümkündür
• Tutarlı ve güvenilir ölçüm kaynamakta noktasındaki suyu dahi ölçebilir
• Tamamı ile elektronik malzemelerden oluşan sensör herhangi bir mekanik parça içermez böylece uzun süreli kullanımda mekanik sistemlerde görülebilecek sorular yaşanmaz, uzun süreli kullanım sağlar.
• 5V - 24 V arası çalışma imkanı sunar böylece çeşitli güç kaynaklar ile çalışma imkanı sunar
• Çeşitli metal olmayan kap yada yüzeylerde (plastik, cam, seramik vb.) 10mm kalınlıktan dahi ölçüm yapma imkanı. Ayrıca sıvı dışında toz şeklindeki ince partiküllerinde ölçümü mümkündür
• Açık kollektör çıkışı ile geniş Voltaj aralıklarında çalışma imkanı 5V-12V YADA 12V-24V aralıklarında
• Ölçüm mesafesi 0 ila 20 mm arasında değişir
• Güç tüketimi 200uA civarındadır
• Çıkış akımı 1-100mA arasındadır
• Tepki süresi 500ms dir
• 0 ila 100 derece arasında çalışma imkanı sunar
• Sensör IP67 standartlarındaki toz ve su korumasına sahiptir
