QTR-1RC Kızılötesi Dijital Sensör Paketi (2 Adet)

QTR-1RC Kızılötesi Dijital Sensör Paketi (2 Adet) - Pololu - 2459

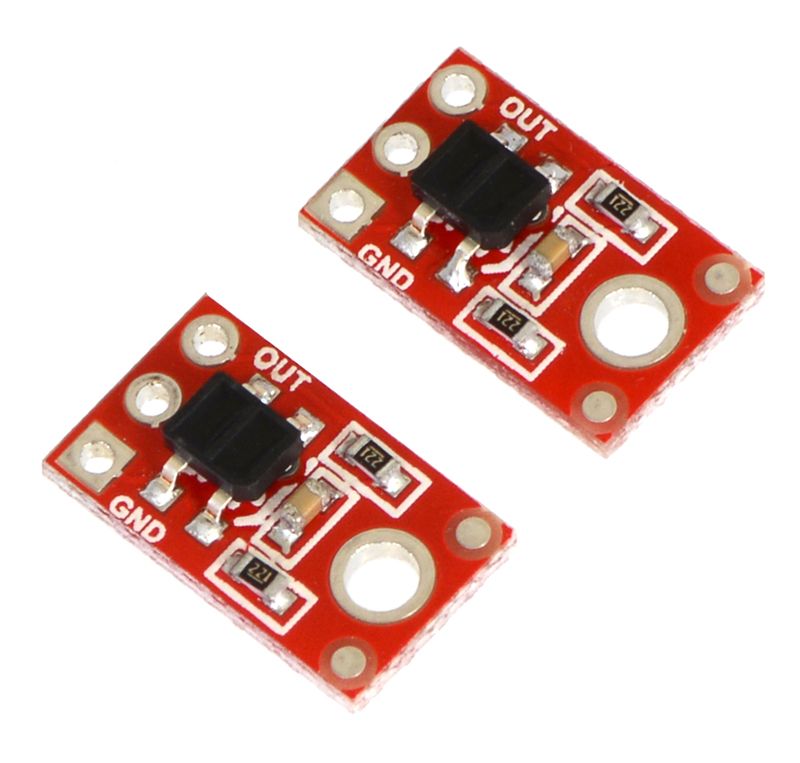

QTR-1RC kızılötesi yansıtma sensörü, neredeyse her yere monte edilebilen ve kenar algılama ve çizgi izlemesi için mükemmel olan, ucuz, küçük 0,5" x 0,3" modülünde tek bir kızılötesi LED ve fototransistör çifti taşır. Çıktı, bir dijital G / Ç hattı ile ölçülecek şekilde tasarlanmıştır. Bu sensör, iki ünite halinde satılmaktadır.

Pololu QTR-1RC kızılötesi yansıtma sensörü, tek bir kızılötesi (IR) LED ve fototransistör çifti taşır. Sensörü kullanmak için önce OUT pinine bir voltaj uygulayarak çıkış düğümünü şarj etmeniz gerekir. Ardından, dıştan beslenen voltajı geri çekerek ve entegre fototransistör nedeniyle çıkış geriliminin ne kadar süreceğini izleyerek yansıma değerini okuyabilirsiniz. Daha kısa bozunma süresi daha fazla yansımanın bir göstergesidir. Bu ölçüm yaklaşımı, özellikle çoklu üniteler kullanıldığında birkaç avantaja sahiptir:

• Analog-dijital dönüştürücü (ADC) gerekmez
• Gerilim bölücü analog çıkışında gelişmiş hassasiyet
• Çoğu mikrodenetleyici ile çoklu sensörlerin paralel okunması mümkündür

QTR-1RC Kızılötesi Dijital Sensör Özellikleri

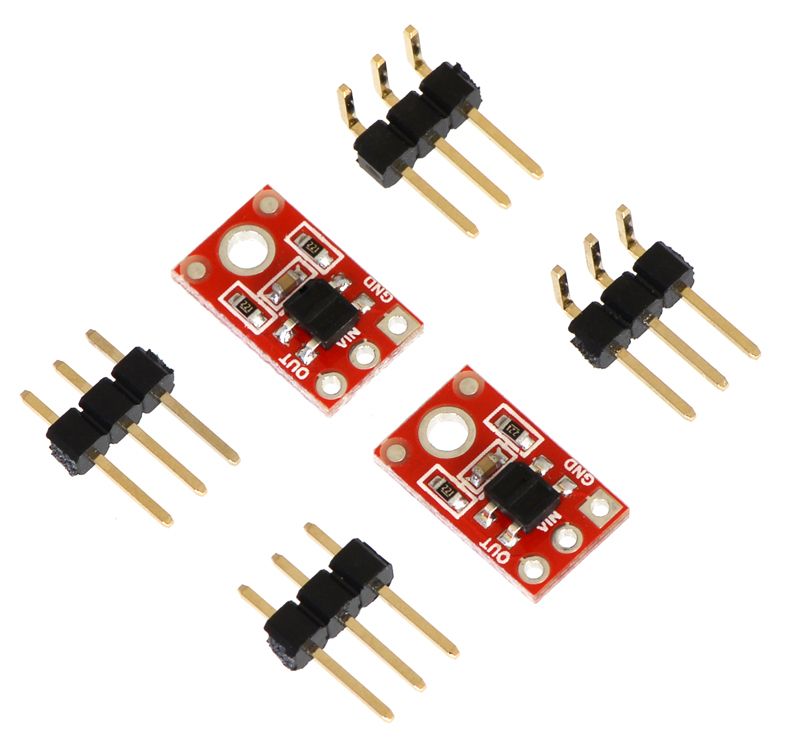

• Boyutlar: 0,3 "x 0,5" x 0,1 "(isteğe bağlı başlık pimleri takılı olmadan)
• Çalışma gerilimi: 5.0 V
• Besleme akımı: 17 mA
• Çıkış formatı: Zamanlanmış yüksek darbeli olarak okunabilen dijital G / Ç uyumlu sinyal
• Optimum algılama mesafesi: 0.125 "(3 mm)
• Maksimum tavsiye edilen algılama mesafesi: 0,375 "(9,5 mm)
• Başlık pimsiz ağırlık: 0.008 oz (0.2 g)

Dökümanlar

• QTR-1RC Kızılötesi Dijital Sensör Datasheet ve Diğer Dökümanlar
