QSPI DIP Breakout Kartı - W25Q128 - 128 MBit 16 MByte

QSPI DIP Breakout Kartı - W25Q128 - 128 MBit 16 MByte - W25Q128JVSSIQ

RP2040, ESP32, RT10xx ve STM32 serisi mikrodenetleyiciler gibi birçok modern ve güçlü yonga için, kod ve kaynakları depolamak için kullanılan Flash bellekte oluşturmayı dahil etmeyerek paradan tasarruf edebilir ve yonga seçeneklerinin sayısını azaltabilir. Bunun yerine, 16 Megabayta kadar (128 Megabit olarak da bilinir) bellek sağlayabilen harici bir QSPI Flash bellek yongası bağlanır. Mikrodenetleyici dahili veriyolundaki kadar hızlı değil ama Quad SPI I/O ve çip tasarımcısı tarafından yapılan bazı akıllı önbelleğe alma ile oldukça etkili!

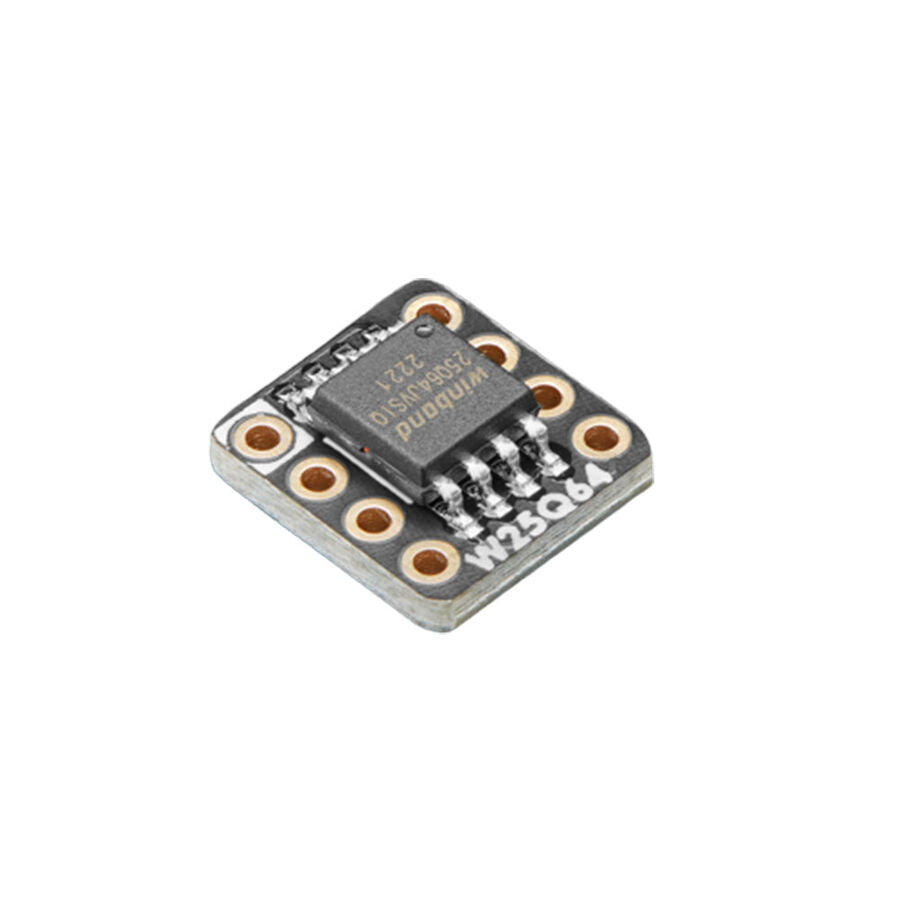

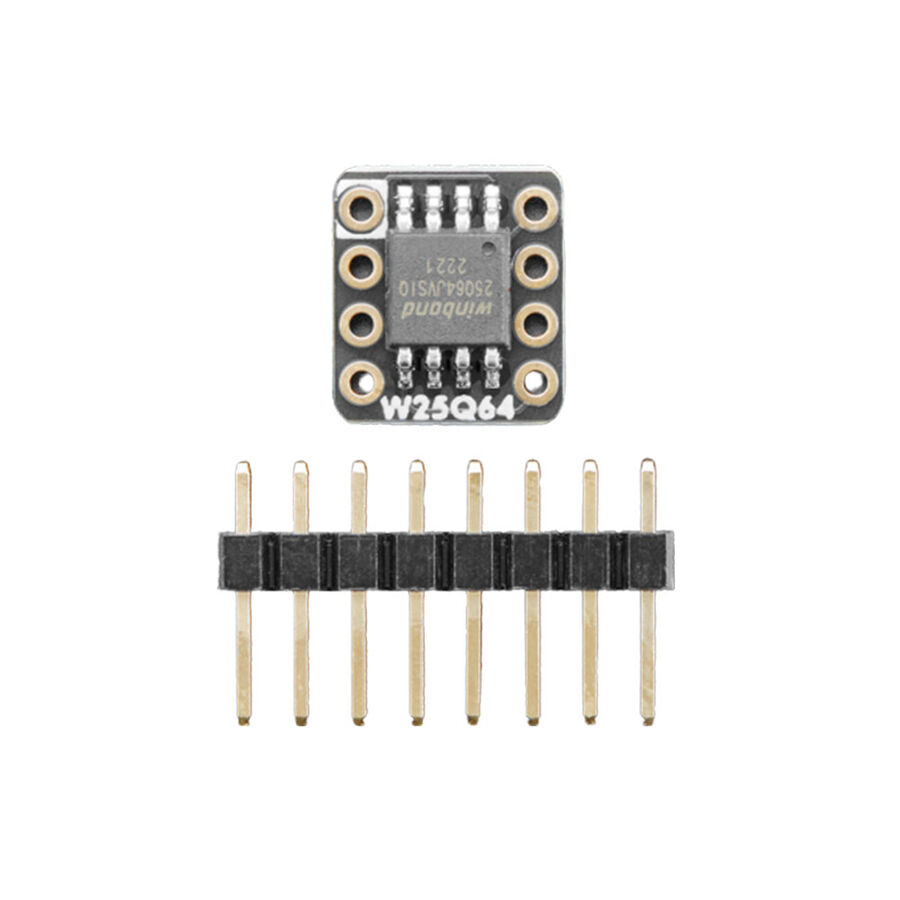

QSPI flash ile prototip oluşturmayı ve tasarlamayı biraz daha kolaylaştırmak için, geniş 8-SOIC paketlerini şirin bir 0,3" genişliğinde DIP'ye dönüştüren bu çıkışları tasarladık. Bunları, farklı flaş boyutlarını test ederken veya sadece eklemek istiyorsak kullanışlı buluyoruz. bir projeye daha fazla depolama belleği.

W25Q128JVSSIQ , 3.3V güç ve mantık 128-Megabit / 16 Mega-byte çip. Sondaki Q'nun, Quad Enable bitinin durum kaydında kalıcı olarak ayarlandığı anlamına geldiğine dikkat edin. Bunu QSPI modunda kullanıyorsanız kutudan çıkar çıkmaz çalışacaktır. Bunu SPI modunda kullanıyorsanız, 'hold' ve 'write protection' pinleri hiçbir şey yapmaz, bu yüzden onları 3.3V'a bağlamanız yeterlidir.

Genel Özellikler

• SPI / QPI
• UID ve OTP Özelliği
• Geçici ve Geçici Olmayan SR
• Silme/Program Askıya Alma ve Devam Ettirme
• Keşfedilebilir Parametreler (SFDP) Kaydı

Dökümanlar

• QSPI DIP Breakout Kartı Datasheet sayfasını inceleyiniz.
