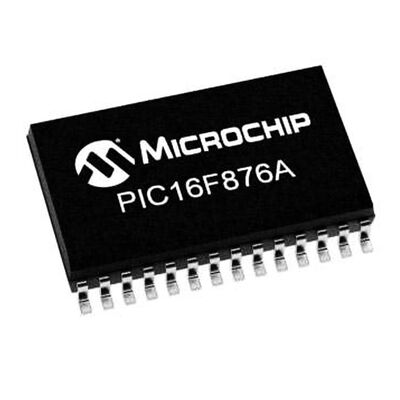

PIC16F876A I/SO SMD SOIC-28 8-Bit 20 MHz Mikrodenetleyici

PIC 16F876A I/SO SMD 8-Bit 20 MHz Mikrodenetleyici

PIC16F876A-I/SO, analog ölçüm, dijital kontrol ve haberleşme işlevlerini SOIC-28 kılıfta bir araya getiren Microchip üretimi 8-bit SMD mikrodenetleyici modelidir. 20 MHz’e kadar çalışma frekansı ve 22 adet programlanabilir giriş/çıkış hattı; sensör, buton, röle, LED, ekran ve sürücü devrelerinin aynı elektronik kart üzerinden yönetilmesini sağlar. 7,50 mm genişliğindeki SOIC-28 paketi, seri üretime uygun kompakt PCB tasarımlarında kullanılabilir.

Beş kanallı 10-bit ADC birimi, analog sensör ve potansiyometrelerden gelen gerilimleri sayısal verilere dönüştürür. USART modülü UART tabanlı iletişimi, MSSP birimi ise I²C ve SPI haberleşmesini destekleyerek ekranlar, RTC modülleri, dijital sensörler ve harici belleklerle veri alışverişi kurulmasını sağlar. İki CCP/PWM modülü; motor hızı, servo konumu, LED parlaklığı, darbe süresi ve frekans ölçümü gibi zamanlama tabanlı işlemlerde görev alır.

14 KB Flash program belleği, 368 bayt RAM ve 256 bayt EEPROM kapasitesine sahip PIC16F876A SMD mikrodenetleyici, kontrol yazılımının yanında kalibrasyon, sayaç ve kullanıcı ayarlarının güç kesildiğinde korunmasına imkân tanır. 4 V–5,5 V besleme ve -40°C–+85°C çalışma aralığı sunan entegre, ICSP desteği sayesinde devre kartı üzerindeyken programlanabilir. 20 MHz çalışma için uygun harici kristal, rezonatör veya saat kaynağı kullanılır.

PIC16F876A I/SO SMD 8-Bit 20 MHz Mikrodenetleyici Teknik Özellikleri

Dökümanlar

• PIC16F876A Datasheet dosyasını inceleyiniz.
