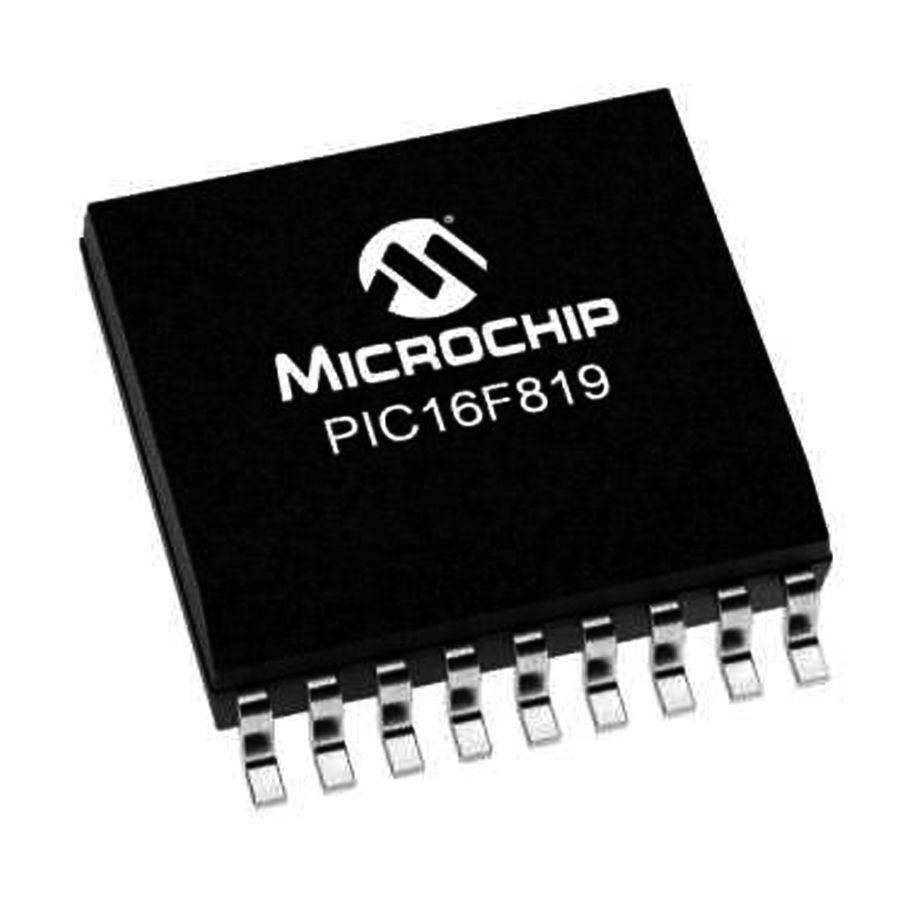

PIC16F819 I/SO SMD SOIC-18 8-Bit 20 MHz Mikrodenetleyici

PIC16F819 I/SO SMD 8-Bit 20 MHz Mikrodenetleyici

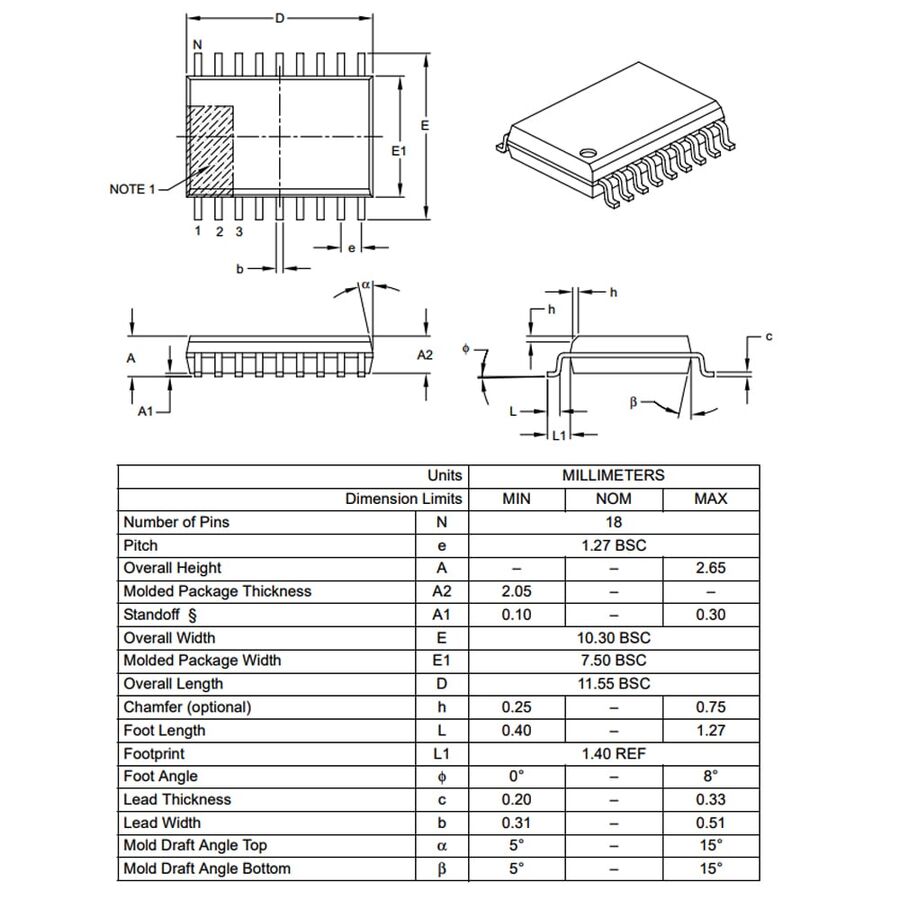

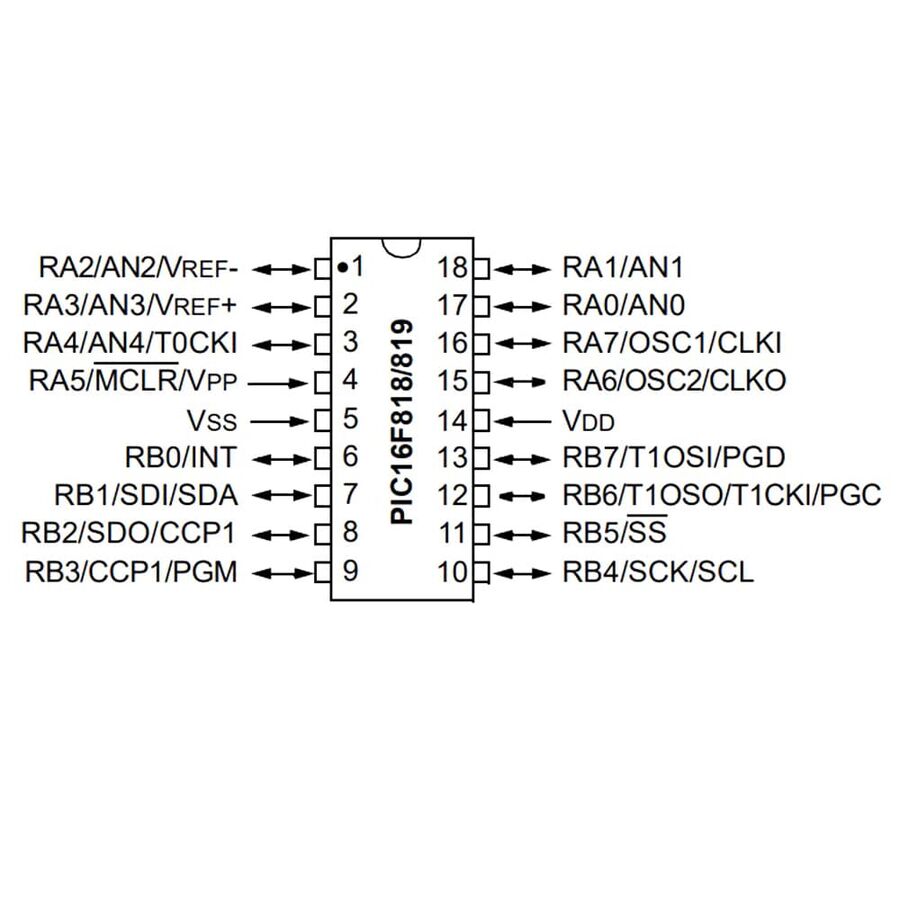

PIC16F819-I/SO, analog ölçüm, PWM kontrolü ve seri haberleşme özelliklerini 18 pinli kompakt bir yapıda sunan 8-bit PIC mikrodenetleyici modelidir. 20 MHz’e kadar çalışma hızı ve 16 adet giriş/çıkış hattı sayesinde sensörlü kontrol kartları, motor sürücüleri, akıllı aydınlatma sistemleri ve ölçüm cihazlarında kullanılabilir. SOIC-18 SMD kılıfı, delikli karttan ziyade yer tasarrufunun önemli olduğu PCB ve seri üretim uygulamalarına yöneliktir.

Beş kanallı 10-bit ADC birimi, sıcaklık sensörü, LDR ve potansiyometre gibi analog çıkışlı elemanlardan alınan gerilimlerin ölçülmesini sağlar. CCP modülü; PWM üretimi, sinyal süresi ölçümü ve zamanlama uygulamalarında kullanılabilirken MSSP birimi üzerinden SPI ve I²C haberleşmesi kurulabilir. Bu sayede dijital sensörler, ekranlar ve harici bellekler mikrodenetleyiciye bağlanabilir. Dahili osilatör seçeneği de uygun çalışma hızlarında harici kristal ve buna bağlı pasif eleman ihtiyacını azaltmaya yardımcı olur.

PIC16F819-I/SO, 3,5 KB Flash program belleği ile 256 bayt RAM’in yanında 256 bayt EEPROM sunar; böylece kalibrasyon değerleri, çalışma parametreleri ve kullanıcı seçimleri enerji kesildiğinde korunabilir. 20 MHz’de çalıştırılacak tasarımlarda 4 V–5,5 V besleme aralığı dikkate alınmalı; daha düşük gerilimlerde izin verilen maksimum saat frekansı datasheet üzerinden kontrol edilmelidir. PIC16F819 SMD mikrodenetleyici, özellikle ADC, PWM ve I²C/SPI özelliklerine aynı projede ihtiyaç duyan ancak çok büyük program belleği gerektirmeyen sistemler için dengeli bir seçenektir.

PIC16F819 I/SO SMD 8-Bit 20 MHz Mikrodenetleyici Teknik Özellikleri

Dökümanlar

• PIC16F819 I/SO Datasheet dosyasını inceleyiniz.
