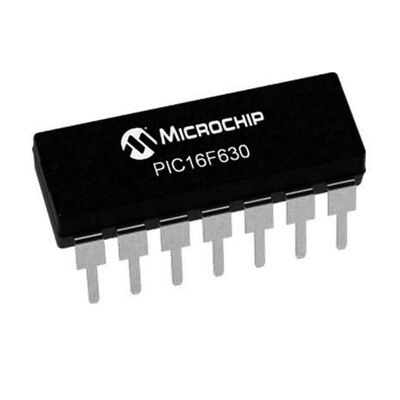

PIC16F630 I/P PDIP-14 8-Bit 20 MHz Mikrodenetleyici

PIC16F630 I/P DIP 8-Bit 20 MHz Mikrodenetleyici

PIC16F630-I/P, analog ölçümden çok dijital giriş ve çıkış kontrolüne ihtiyaç duyulan projeler için tasarlanmış, 20 MHz’e kadar çalışabilen bir 8-bit PIC mikrodenetleyici modelidir. 12 adet I/O hattı; çok sayıda buton, LED, röle, anahtar ve dijital sensörün tek bir kontrol kartına bağlanmasını sağlar. PDIP-14 kılıfı ve 2,54 mm pin aralığı sayesinde breadboard, entegre soketi ve delikli pertinaks üzerinde kolayca kullanılabilir; prototip geliştirme ve elektronik eğitim çalışmaları için pratiktir.

Fabrika kalibrasyonlu 4 MHz dahili osilatör, uygun uygulamalarda harici kristal ihtiyacını ortadan kaldırarak devreyi sadeleştirir. İki analog karşılaştırıcı ve programlanabilir gerilim referansı, giriş gerilimlerini belirli eşiklerle karşılaştıran alarm, seviye algılama ve açma-kapama devrelerinde kullanılabilir. Ancak PIC16F630’da ADC bulunmadığından analog sensör değerlerini sayısal olarak ölçmek isteyen kullanıcılar, benzer yapıda 10-bit ADC sunan PIC16F676 modelini değerlendirebilir.

1,75 KB Flash program belleği ve 64 bayt RAM, sıralı kontrol, zamanlama ve basit otomasyon yazılımları için yeterli kaynak sağlarken 128 bayt EEPROM; sayaç, kalibrasyon ve kullanıcı ayarlarının güç kesildikten sonra korunmasına imkân tanır. 2 V–5,5 V besleme aralığı ve -40°C–+85°C çalışma sıcaklığına sahip PIC16F630 DIP mikrodenetleyici, düşük maliyetli kontrol panelleri, alarm sistemleri ve röle kartları için işlevsel bir seçenektir. Yüksek akım çeken yükler doğrudan I/O pinlerine bağlanmamalı, uygun bir sürücü katı kullanılmalıdır.

PIC16F630 I/P DIP 8-Bit 20 MHz Mikrodenetleyici Teknik Özellikleri

Dökümanlar

• PIC16F630-I/P Datasheet dosyasını inceleyiniz.
