PIC16F54 I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici

PIC16F54 I/P PDIP-18 8-Bit 20 MHz Mikrodenetleyici

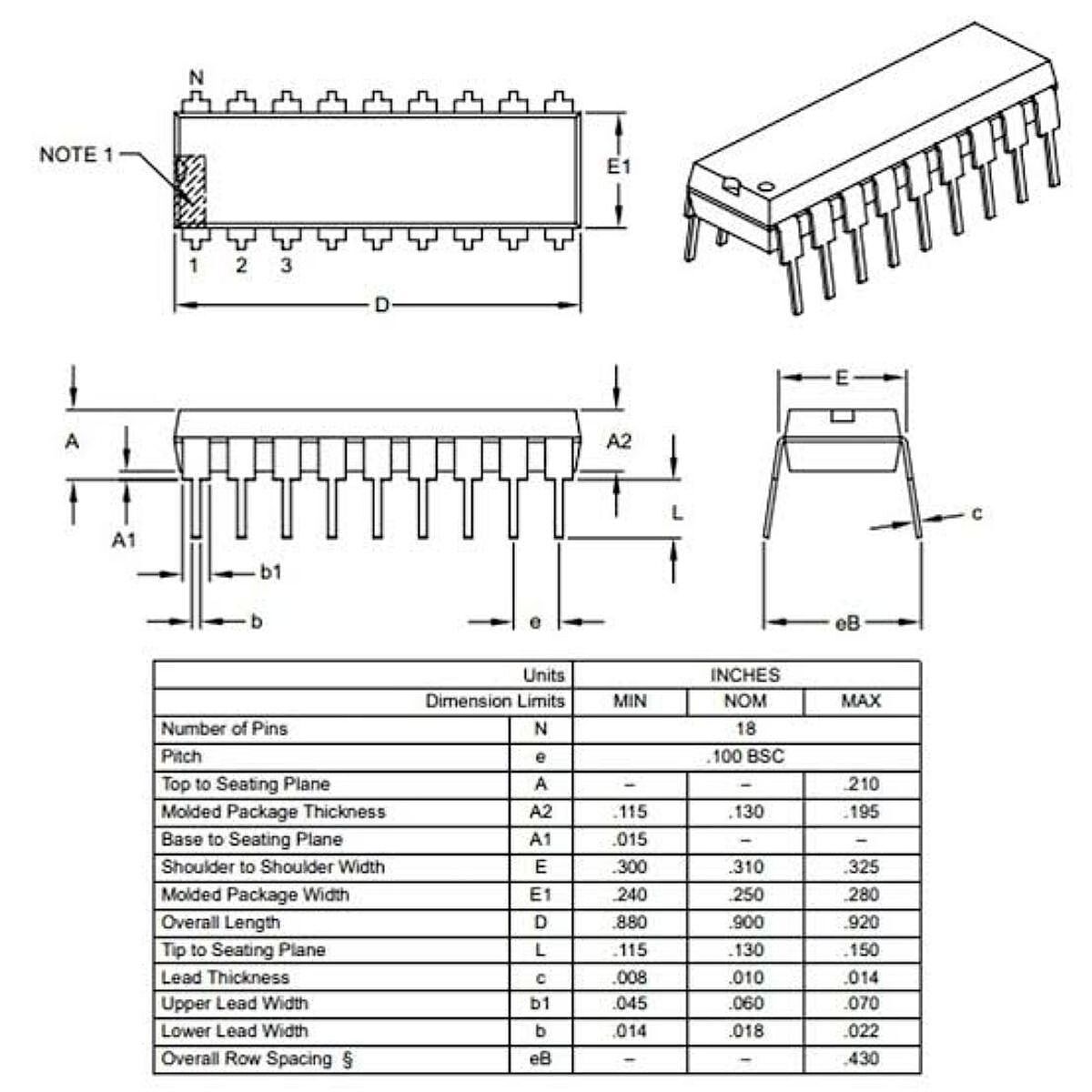

PIC16F54-I/P, sade yapılı kontrol uygulamaları için tasarlanmış, Microchip üretimi 8-bit PIC mikrodenetleyici modelidir. 20 MHz’e kadar çalışma frekansı ve 12 adet giriş/çıkış hattı; buton panelleri, LED göstergeler, röle kontrol kartları, basit makine otomasyonları ve sıralı işlem devreleri gibi projelerin geliştirilmesine olanak tanır. PDIP-18 kılıfı ve 2,54 mm pin aralığı sayesinde breadboard, entegre soketi ve delikli pertinaks ile kolayca kullanılabilir; bu yönüyle prototip hazırlama ve elektronik eğitim çalışmalarına uygundur.

768 bayt Flash program belleği ile 25 bayt RAM’e sahip olan PIC16F54-I/P, küçük ve tek görevli programların çalıştırılması için ekonomik bir çözümdür. Dahili zamanlayıcı/sayıcı ve Watchdog Timer özellikleri; gecikme oluşturma, darbe sayma ve yazılım kilitlenmelerine karşı sistemi yeniden başlatma gibi temel işlevlerde kullanılabilir. Ancak üründe dahili EEPROM, ADC, PWM ve donanımsal seri haberleşme birimleri bulunmadığından analog sensör okuma, kalıcı veri saklama veya UART/I²C/SPI haberleşmesi gereken projelerde harici devreler ya da daha gelişmiş bir PIC modeli tercih edilmelidir.

2 V ile 5,5 V besleme aralığında çalışabilen bu DIP mikrodenetleyici, -40°C ile +85°C arasındaki ortam koşullarında kullanılabilir. PIC16F54 özellikle mevcut cihazların bakımında, eski kontrol kartlarının onarımında ve temel dijital giriş-çıkış yönetiminin yeterli olduğu yeni tasarımlarda değerlendirilebilir. Osilatör bağlantısı, programlama yöntemi, pin görevleri ve maksimum elektriksel değerler tasarıma göre değişebileceğinden uygulama öncesinde PIC16F54-I/P datasheet dokümanı kontrol edilmelidir.

PIC16F54 I/P Mikrodenetleyici Teknik Özellikleri
