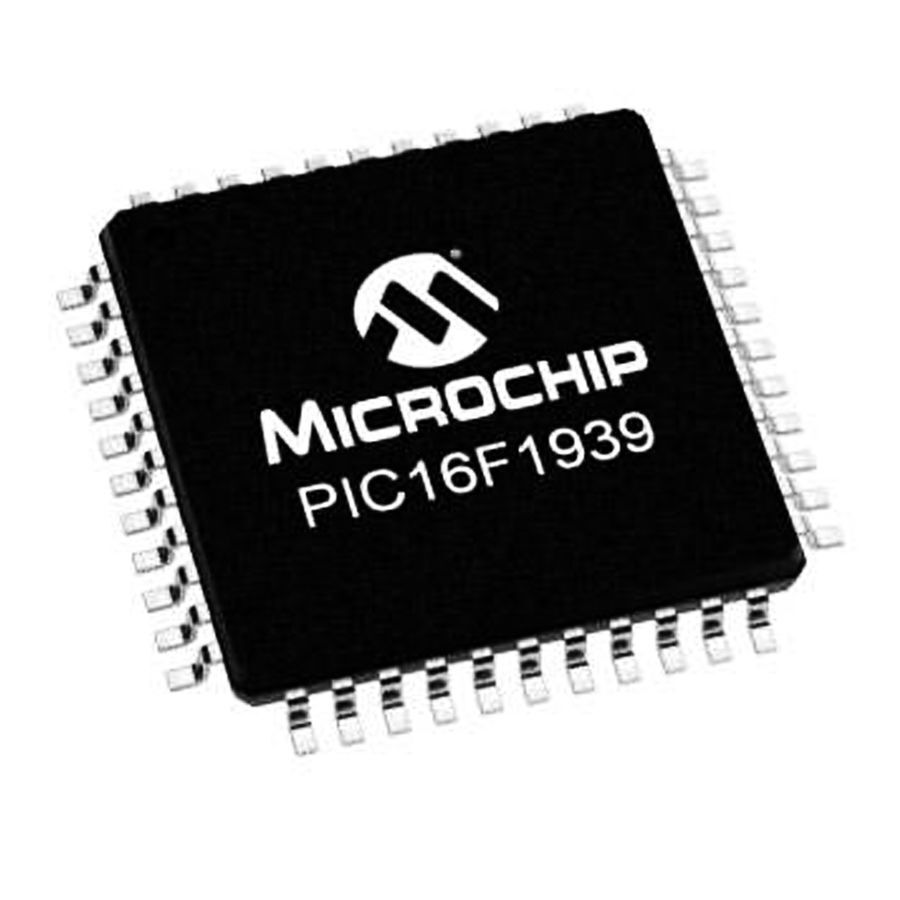

PIC16F1939 I/PT Smd 8-Bit 32 MHz Mikrodenetleyici Tqfp-44

PIC16F1939 I/PT SMD 8-Bit 32 MHz Mikrodenetleyici

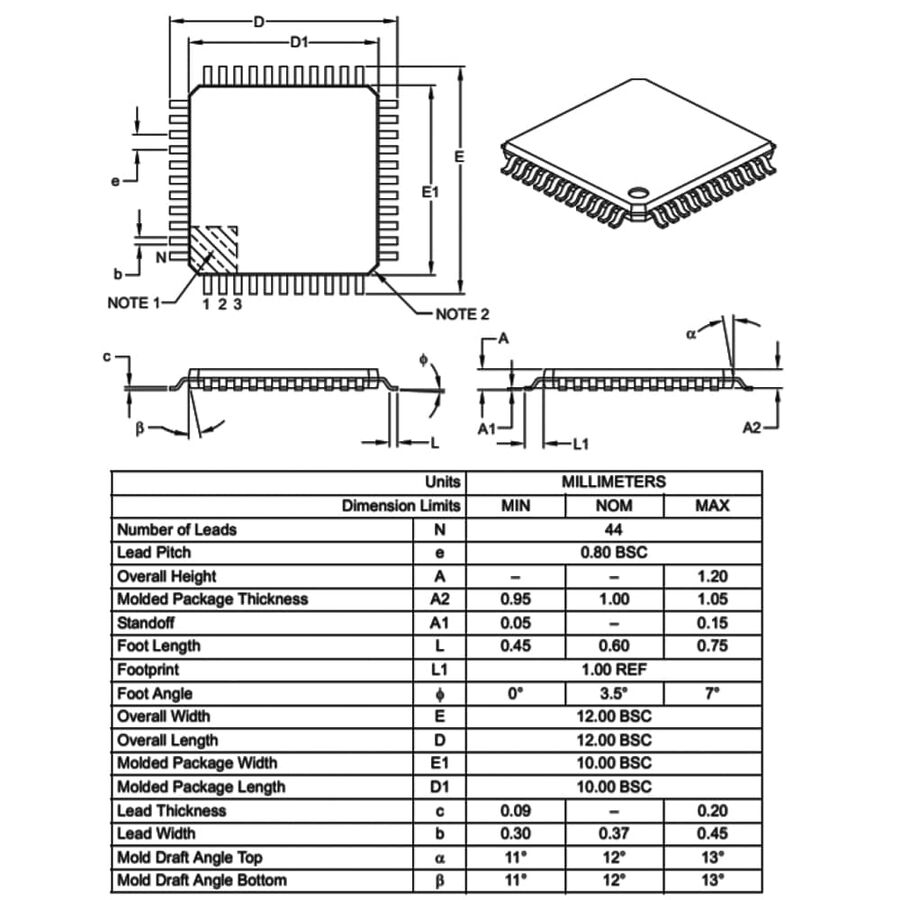

PIC16F1939-I/PT, çok sayıda giriş/çıkışın, ekran bağlantısının ve haberleşme arayüzünün aynı sistemde kullanılacağı uygulamalara yönelik güçlü bir 8-bit PIC mikrodenetleyici modelidir. 36 adet I/O hattı ve 32 MHz çalışma frekansı; kapsamlı kullanıcı panelleri, veri toplama sistemleri, endüstriyel kontrol cihazları ve çok sensörlü otomasyon kartları geliştirmek için geniş kaynak sunar. 10 × 10 mm TQFP-44 SMD kılıfı, yüksek pin sayısına rağmen kompakt PCB tasarımlarına uyum sağlar.

Entegrenin dahili LCD sürücüsü, dört ortak hatla 48 segmente kadar bağlantıyı destekleyerek toplam 192 segmentli LCD ekranların doğrudan kontrol edilmesine imkân tanır. Bu sayede dijital sayaç, termostat, enerji ölçer ve taşınabilir ölçüm cihazlarında harici LCD sürücü kullanımı azaltılabilir. Ayrıca 14 kanallı 10-bit ADC, analog karşılaştırıcılar, PWM/CCP birimleri, UART, SPI ve I²C haberleşme desteği; sensör ölçümü, motor kontrolü, LED sürme ve harici modüllerle iletişim gibi işlevlerin tek mikrodenetleyicide birleştirilmesini sağlar.

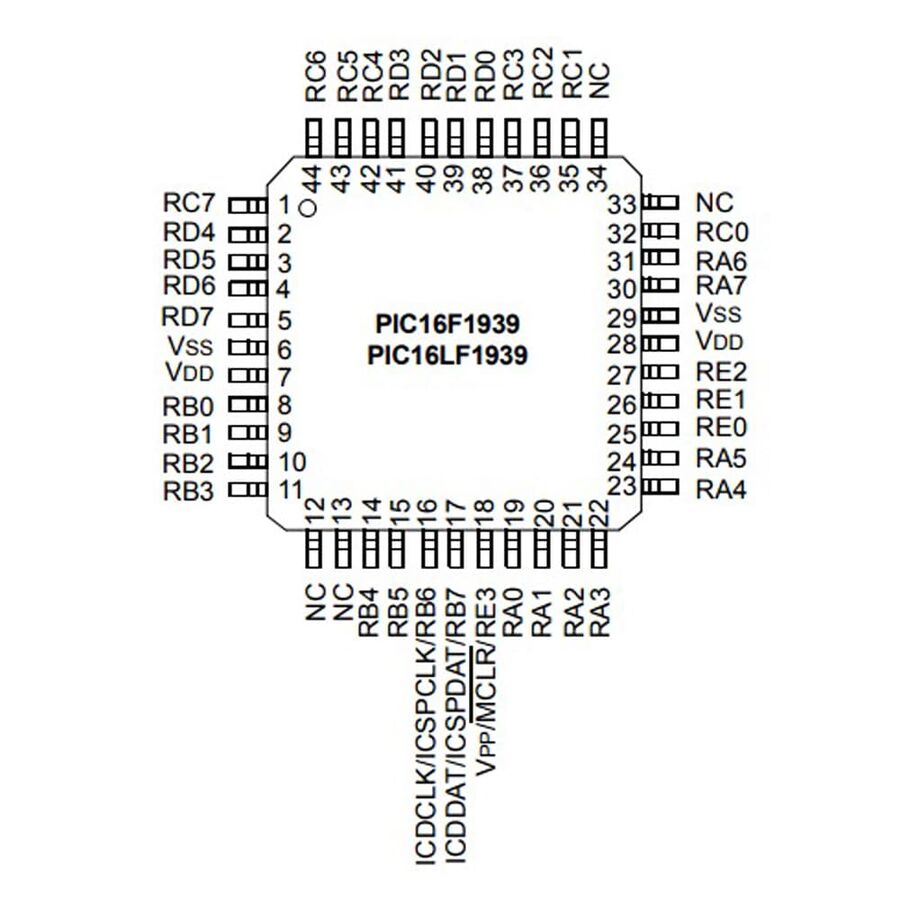

28 KB Flash program belleği ve 1 KB RAM, çok sayıda fonksiyon içeren gömülü yazılımlar için PIC16 ailesi içinde geniş bir çalışma alanı sunar. 256 bayt EEPROM ise kalibrasyon değerlerinin, sayaç bilgilerinin ve kullanıcı ayarlarının enerji kesildiğinde korunmasına yardımcı olur. 1,8 V–5,5 V besleme ve -40°C–+85°C çalışma aralığına sahip PIC16F1939-I/PT mikrodenetleyici, özellikle segment LCD ve yüksek I/O ihtiyacı bulunan projeler için uygun bir seçimdir; pinlerin ekran, analog giriş ve haberleşme görevleri ortak olabildiğinden bağlantı planı datasheet üzerinden hazırlanmalıdır.

PIC16F1939 I/PT SMD 8-Bit 32 MHz Mikrodenetleyici Teknik Özellikleri

Dökümanlar

• PIC16F1939 Datasheet dosyasını inceleyiniz.
