PIC12F683 I/SN SMD SOIC-8 8-Bit 20Mhz Mikrodenetleyici

PIC 12F683 I/SN SMD 8-Bit 20Mhz Mikrodenetleyici

PIC12F683-I/SN, küçük boyutlu ancak kalıcı veri saklama ve temel kontrol işlemlerini bir arada gerçekleştirebilen 8-bit PIC mikrodenetleyici modelidir. 20 MHz çalışma frekansı; sensör verilerini işleme, LED kontrolü, zamanlama, röle sürme ve basit otomasyon uygulamaları için yeterli performans sunar. SOIC-8 SMD kılıfı sayesinde devre kartında az yer kapladığından kompakt elektronik cihazlarda ve seri üretime uygun PCB tasarımlarında tercih edilebilir.

Mikrodenetleyicide 3,5 KB Flash program belleği ve 128 bayt RAM bulunur. Ayrıca 256 bayt EEPROM belleğe sahip olması, enerji kesildiğinde korunması gereken ayarların ve küçük miktardaki kullanıcı verilerinin saklanabilmesini sağlar. Örneğin kalibrasyon değerleri, çalışma süresi, son seçilen mod veya kullanıcı tarafından belirlenen ayarlar EEPROM üzerinde tutulabilir. Yeniden programlanabilen Flash bellek yapısı ise yazılım geliştirme ve güncelleme süreçlerini kolaylaştırır.

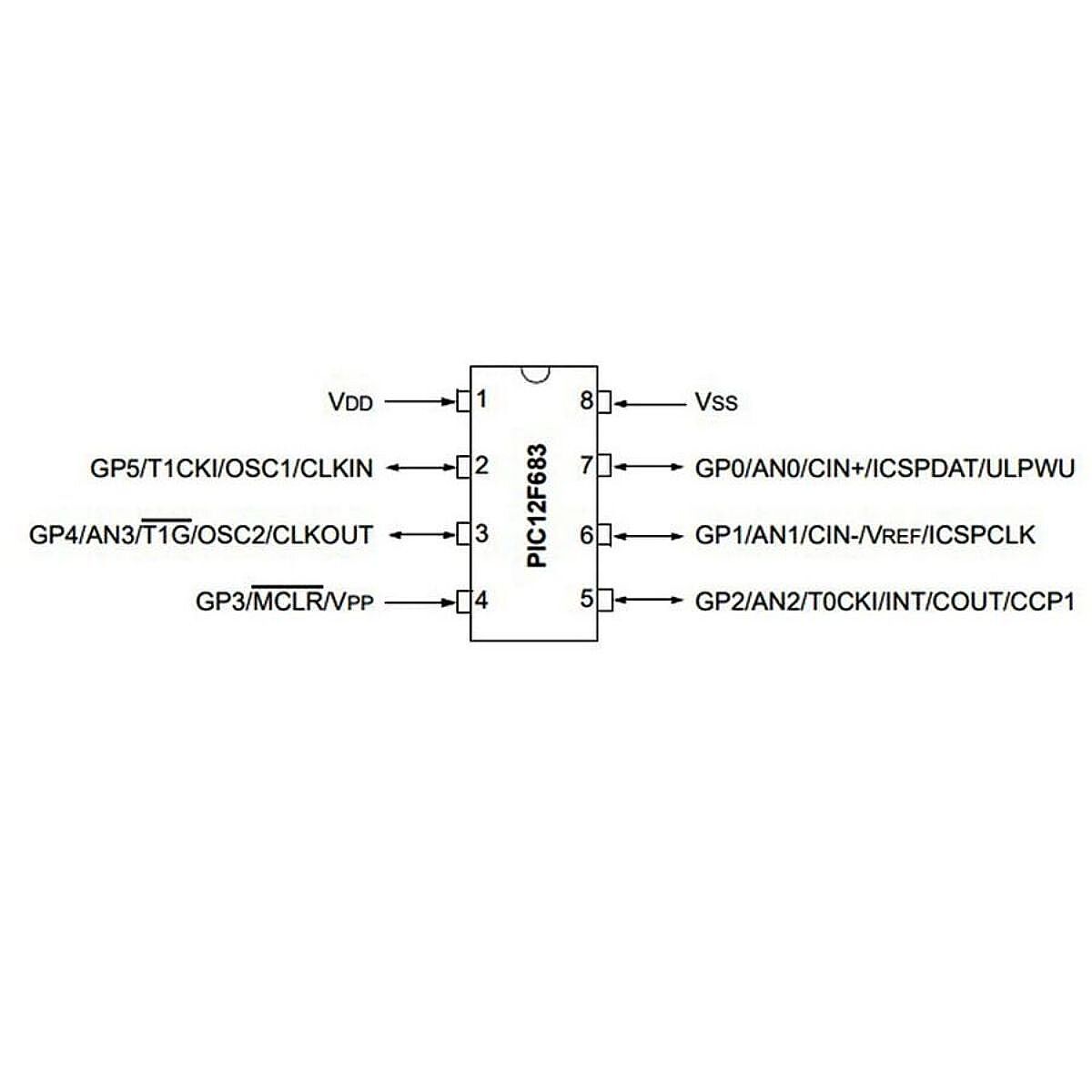

PIC12F683-I/SN üzerinde beş adet giriş/çıkış pini bulunur. Bu yapı; birkaç buton, LED, sensör veya kontrol çıkışının kullanılacağı düşük pin sayılı projeler için uygundur. Ancak ekran, çok sayıda sensör ya da fazla sayıda bağımsız çıkış gerektiren uygulamalarda beş I/O hattının yeterli olup olmadığı tasarım öncesinde kontrol edilmelidir. Böyle projelerde daha fazla giriş/çıkışa sahip bir PIC mikrodenetleyici seçmek gerekebilir.

2 V ile 5,5 V arasındaki geniş besleme aralığı sayesinde hem düşük voltajlı hem de standart 5 V elektronik devrelerle kullanılabilir. -40°C ile +85°C çalışma sıcaklığı da ürünü farklı ortam koşullarındaki gömülü sistem ve endüstriyel kontrol uygulamaları için uygun hâle getirir. Devrede kullanılacak pinlerin görevleri, programlama bağlantıları ve elektriksel sınırlar için PIC12F683-I/SN datasheet dokümanının proje öncesinde incelenmesi önerilir.

PIC 12F683 I/SN SMD 8-Bit 20Mhz Mikrodenetleyici Özellikleri

Dökümanlar

• PIC12F683 Datasheet dosyasını inceleyiniz.
