PIC12F675 I/P 8-Bit 20Mhz Mikrodenetleyici DIP8

PIC12F675 I/P 8-Bit 20Mhz Mikrodenetleyici

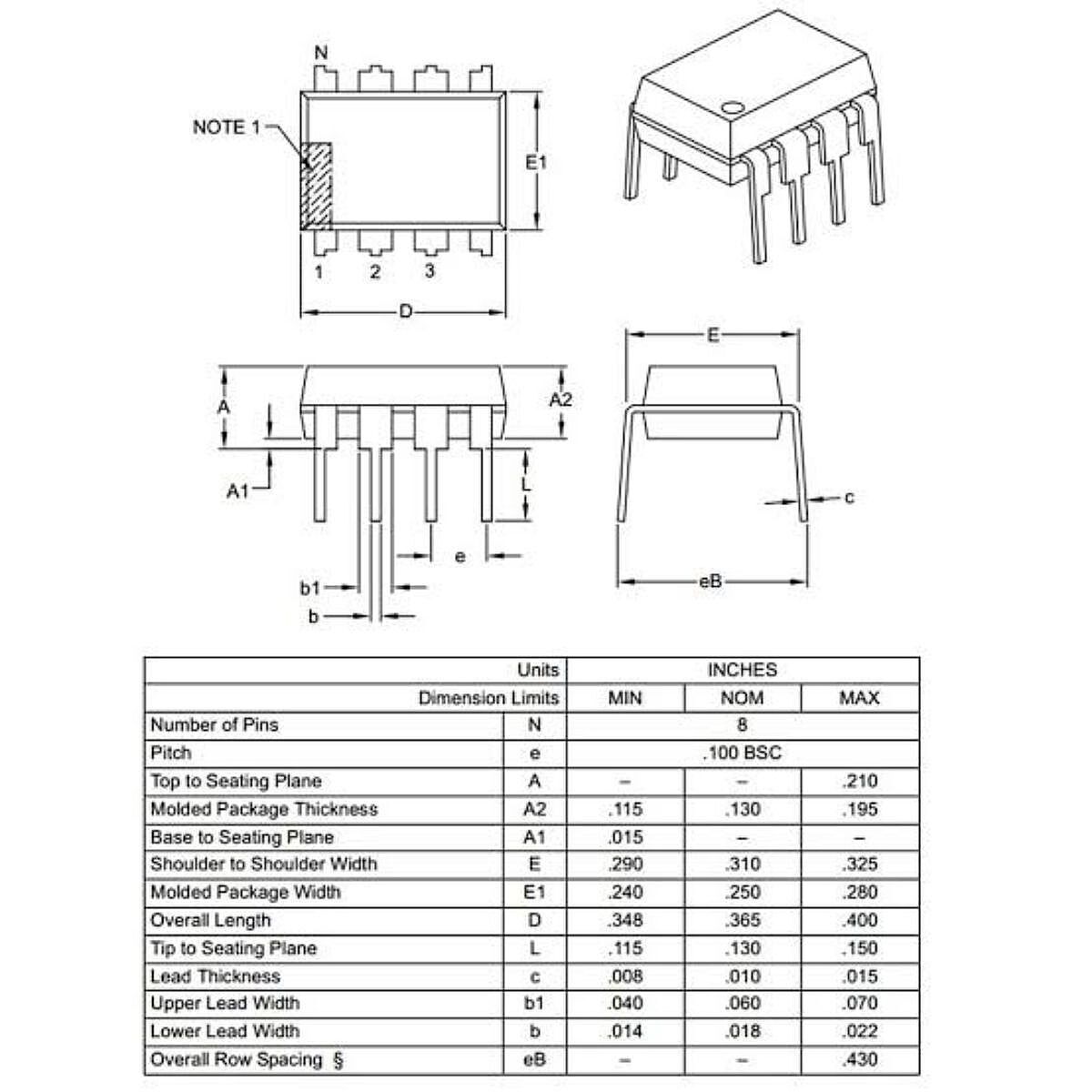

PIC12F675-I/P, az sayıda bağlantıyla sensör okuma ve temel kontrol işlemleri gerçekleştirmek isteyenler için kullanışlı bir 8-bit PIC mikrodenetleyici modelidir. 20 MHz’e kadar çalışma hızı; LED kontrolü, buton okuma, röle sürme, sıcaklık veya ışık sensörü takibi ve basit otomasyon uygulamaları için yeterli performans sağlar. DIP-8 kılıfı ve 2,54 mm pin aralığı sayesinde breadboard üzerine doğrudan takılabilir; bu nedenle prototip geliştirme, eğitim ve hobi elektroniği projelerinde kolaylıkla kullanılabilir.

PIC12F675, analog sensörlerden gelen sinyalleri okuyabilen 10-bit ADC birimine sahiptir. Bu özellik; potansiyometre, LDR, sıcaklık sensörü ve benzeri analog çıkışlı elemanların ek bir ADC entegresine ihtiyaç duyulmadan kullanılmasını sağlar. Beş adet çift yönlü giriş/çıkış hattının yanında giriş amacıyla kullanılabilen ek bir pini bulunur. Projede röle, LED veya motor sürülecekse mikrodenetleyici pinine doğrudan yüksek akım uygulanmamalı; uygun transistör, MOSFET ya da sürücü devresi kullanılmalıdır.

Mikrodenetleyicide 1,75 KB Flash program belleği, 64 bayt RAM ve 128 bayt EEPROM bulunur. EEPROM, enerji kesildiğinde silinmemesi gereken kalibrasyon değerleri, sayaç bilgileri ve kullanıcı ayarlarının saklanmasında kullanılabilir. Bu özelliği sayesinde PIC12F675-I/P; dijital termostat, zamanlayıcı, alarm devresi, sensör kontrollü anahtar ve küçük ölçüm sistemleri gibi ayarların korunması gereken uygulamalar için uygun bir seçenektir.

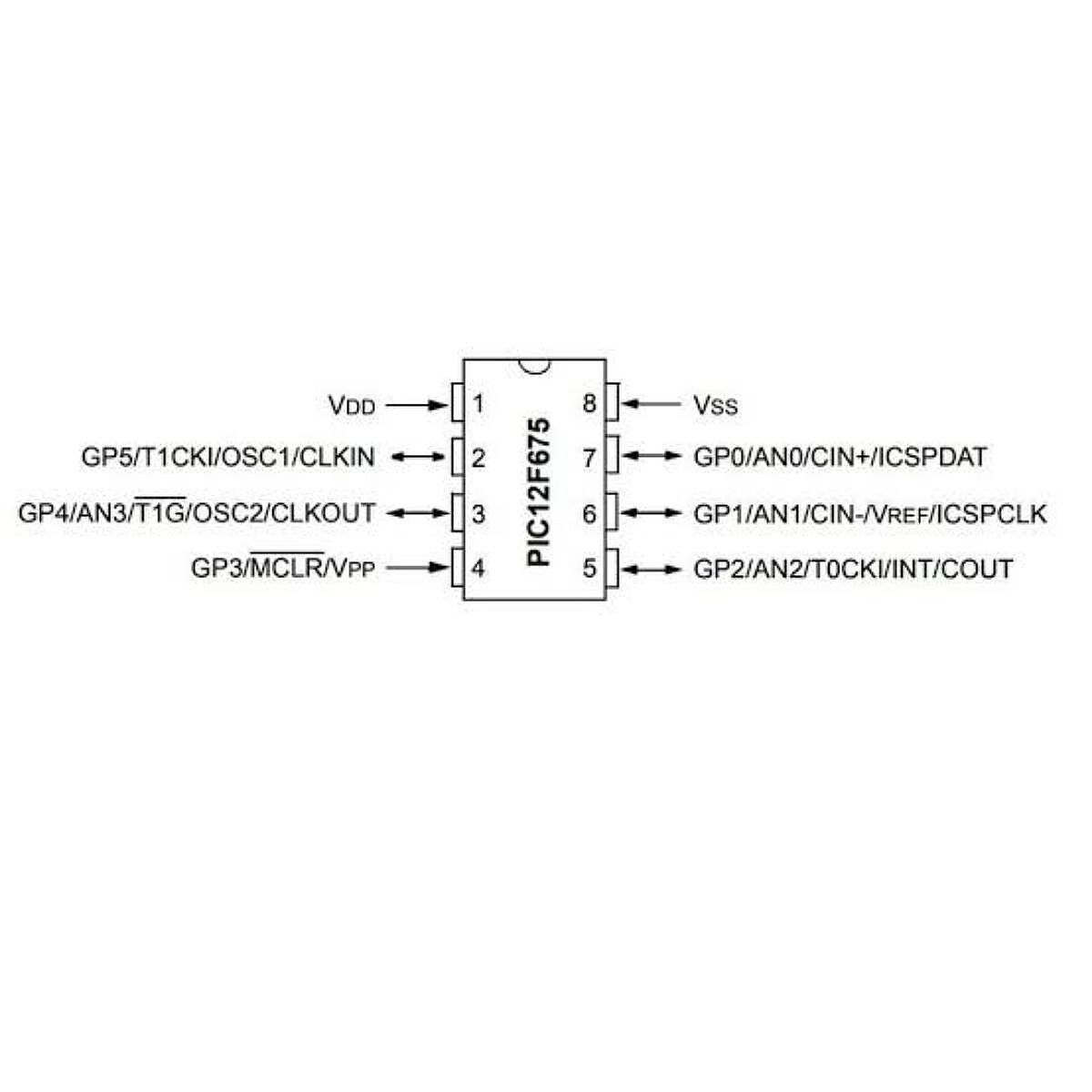

2 V ile 5,5 V arasında çalışabilmesi, düşük voltajlı devrelerin yanı sıra standart 5 V elektronik sistemlere uyum sağlamasına yardımcı olur. -40°C ile +85°C çalışma sıcaklığı ise farklı ortam koşullarındaki kontrol kartlarında kullanılabilmesini sağlar. Programlama donanımı seçilirken PIC12F675 desteği kontrol edilmeli; pin görevleri, ADC bağlantıları ve elektriksel sınırlar için PIC12F675 datasheet dokümanı esas alınmalıdır.

PIC12F675 I/P 8-Bit 20Mhz Mikrodenetleyici Teknik Özellikleri
