NRF24L01 2.4GHz Smd Wireless Modül

NRF24L01 Anten Modülü

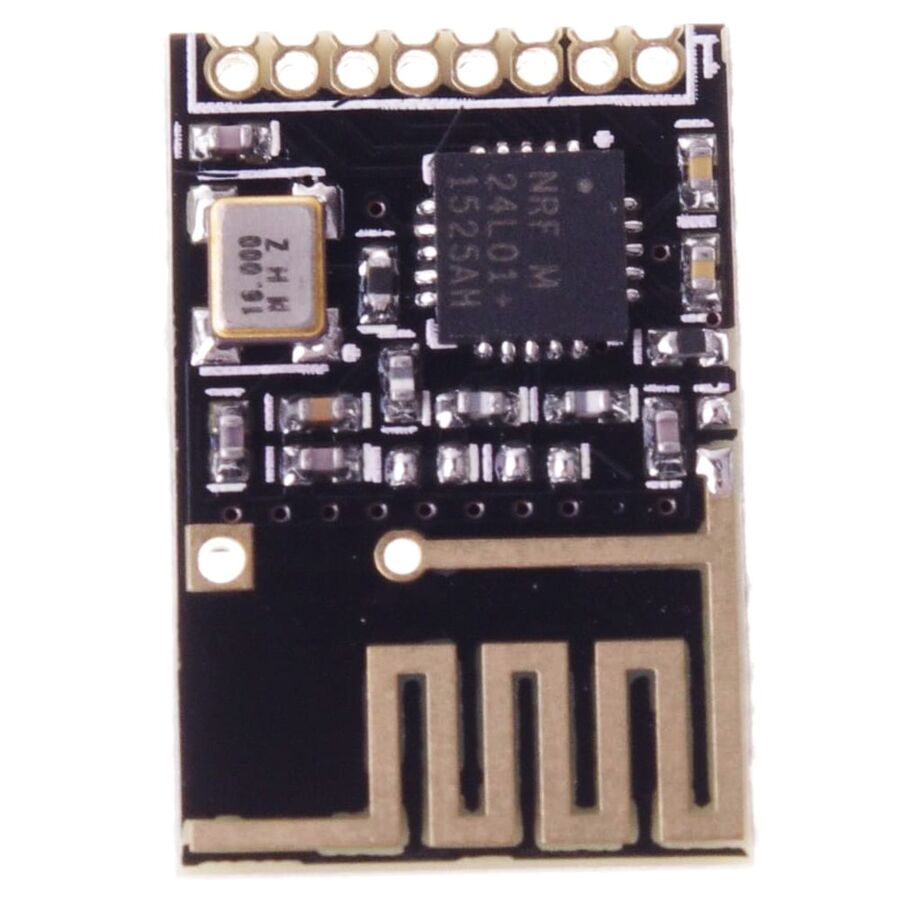

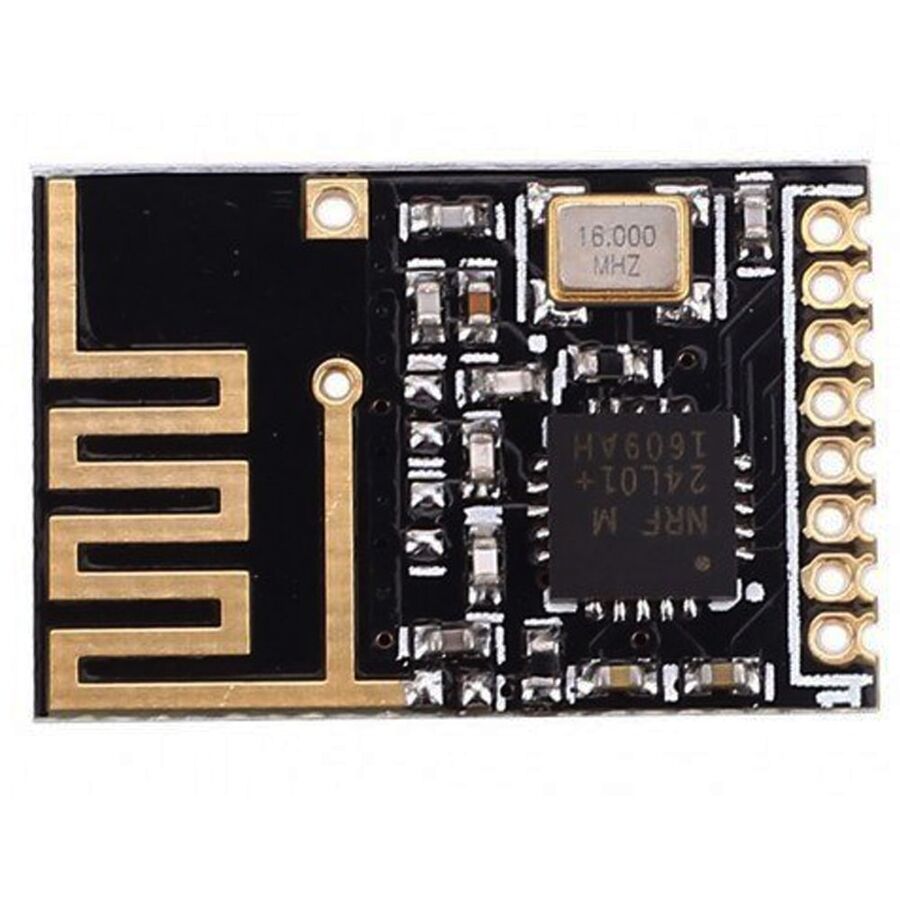

NRF24L01 Anten Modülü, NRF24L01 çipi kullanılmış, kablosuz 2.4 GHz'lik RF haberleşme modülüdür. 2 adet modül ile yüksek hızda kablosuz haberleşme yapabilirsiniz.

Bu modül Nordic Semiconductor'ın en yeni 2.4ghz alıcı-vericisi olan nrf24l01 + 'yı kullanır. Uygulama denetleyicisi için yüksek hızlı bir SPI arabirimini destekleyen Gelişmiş shockburst ™ donanım protokolü hızlandırıcısını içeren eksiksiz bir 2.4 GHz RF alıcı-verici, RF sentezleyici ve temel bant mantığını entegre eder. IC'nin "+" versiyonu gelişmiş menzil, hassasiyet ve veri hızlarına sahiptir. Komut seti, orijinal nrf24l01 ile geriye dönük uyumludur.

PCB anteni sayesinde harici anten gerekmeden haberleşebilir.

NRF24L01 Anten Modülü Teknik Özellikleri

NRF24L01 + kablosuz modül2Mbit / s 1Mbit / s 250Kbit / s Aktarım Hızı Seçenekleri:

• 6 alıcı işlevini aynı anda sağlamak için MultiCeiver donanımı

• + / - 60 ppm kristal

• Anteni eşleştirirken yalnızca harici bir endüktansa ihtiyaç duyar.

• Çok katmanlı PCB yok.

• 5V giriş tolerans seviyesi

• Harici seviye dönüştürücüye gerek yok.

• Geliştirilmiş ShockBurst ve seri arayüz, çeşitli düşük maliyetli MCU ile kolayca bağlanabilir.

• SPI Arabirimli MCU yok.

• 20 pinli 4x4 mm QFN kurşunsuz paket çok az harici bileşen

• Tepe akımı 12.5mA alındığında hızı 2Mbit / s

• 2Mbit / s hızı @ 0dBm 11mA tepe çıkış akımı

• Sadece küçük bir ortalama akımın 2Mbit / s hızı

• 400nA güç kapatma modu, güç tüketimi

• Bekleme modunda 32uA güç tüketimi

• 130us hızlı anahtarlama ve uyanma süresi

• 1.9 ile 3.6V düşük voltajlı çalışma

• Gürültüyü azaltmak mümkün

Uygulama:

• Fare, klavye, kablosuz kulaklıklar, akıllı spor ekipmanları, uzaktan kumandalar, ses uygulamaları, güvenlik cihazları, VOIP uygulamaları.

Paket İçeriği :

• 1 Adet NRF24L01 SMD Mini Modül

Dökümanlar

• NRF24L01 Datasheet dosyasını inceleyiniz.
• Arduino Playground-NRF24L01 sayfasına gitmek için tıklayınız.

• Wireless Modül ürünlerimizi inceleyebilirsiniz.
• Kablosuz Haberleşme ürünlerimizi inceleyebilirsiniz.
