MCP4725 Tümleşik Kart 12-Bit DAC w / I2C Arabirimi

MCP4725 Tümleşik Kart 12-Bit DAC w / I2C Arabirimi

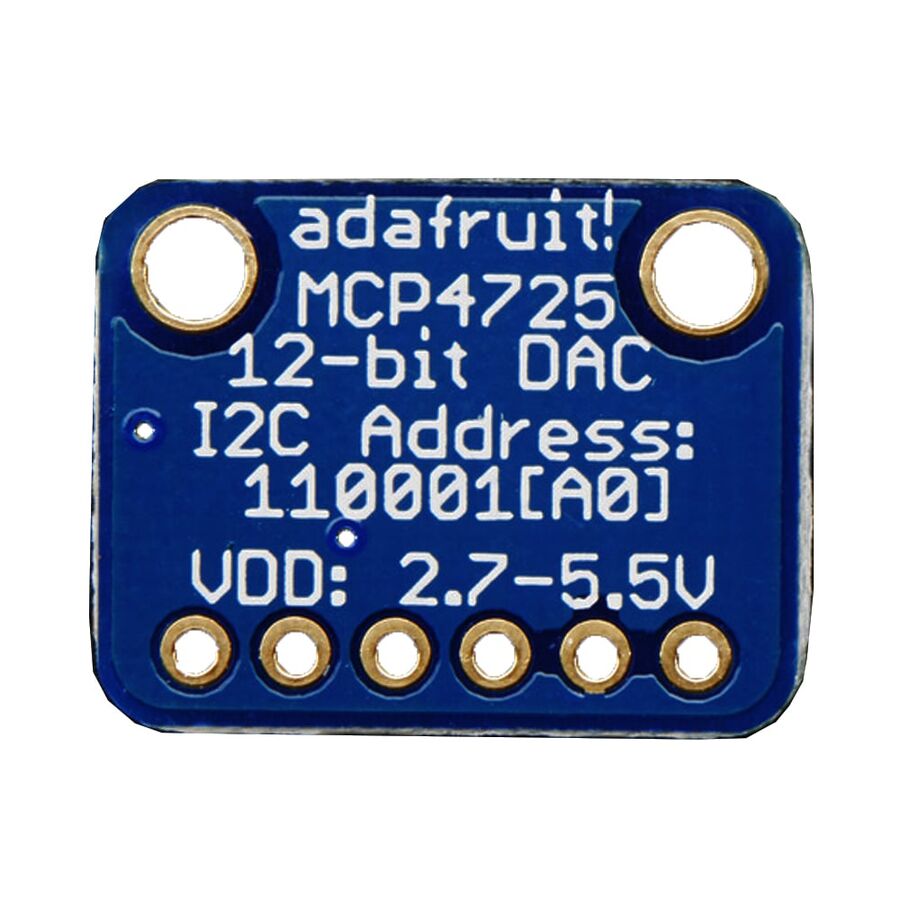

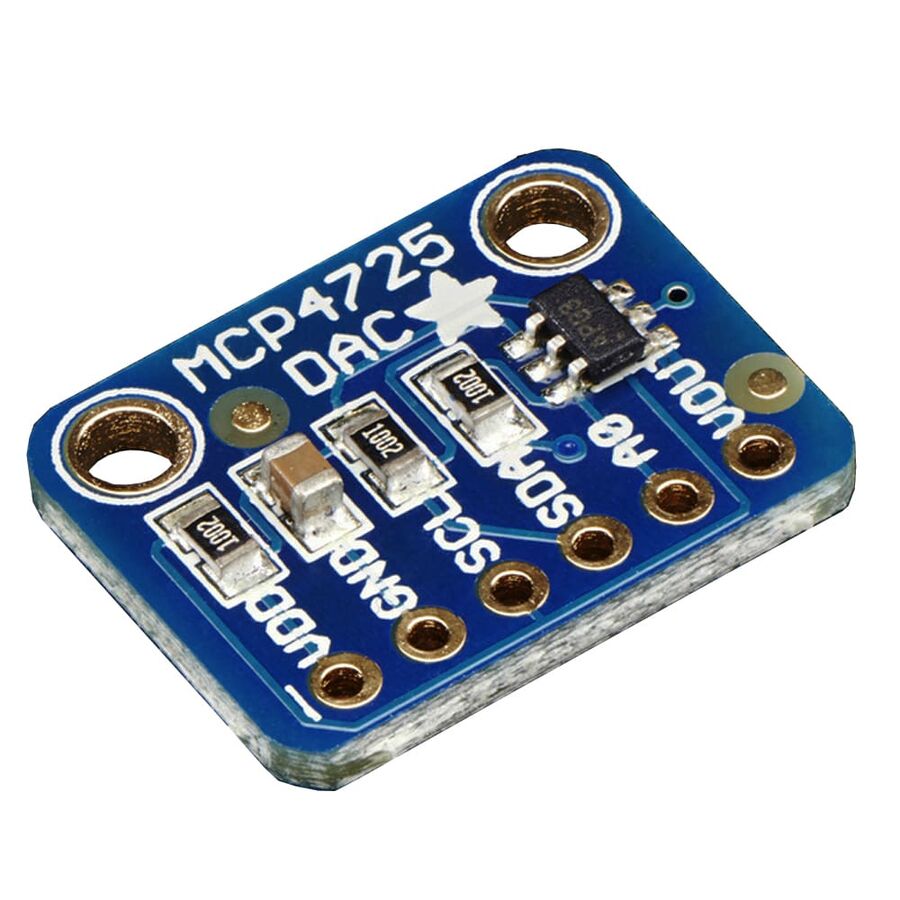

Mikrodenetleyici muhtemelen bir ADC'ye (analog -> dijital dönüştürücü) sahip ancak bir DAC (dijital -> analog dönüştürücü) var mı ?? Şimdi VAR! Bu tümleşik kart, kullanımı kolay MCP4725 12-bit DAC'ye sahiptir. I2C üzerinden kontrol edin ve onu istediğiniz çıkış değerine gönderin ve VOUT pininde sahip olacaksınız. Ses / analog projeler için harika, örneğin PWM kullanamadığınızda ancak sinüs dalgasına veya ayarlanabilir önyargı noktasına ihtiyaç duyduğunuzda.

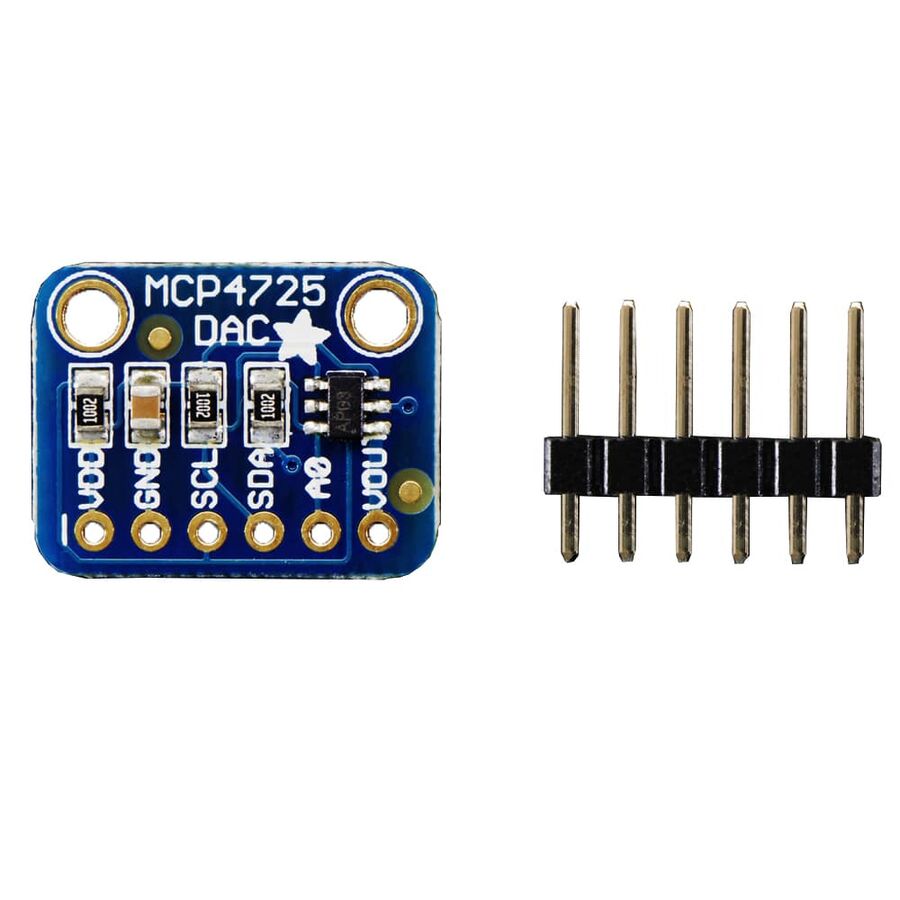

ADDR pinini çıkartırız, böylece bu ISS'lerin ikisini bir I2C veriyoluna bağlayabilir, çakışmayı önlemek için sadece ADDR pinini bağlayabilirsiniz. Ayrıca, bir bülten tahtasında kullanılmak üzere 6 pimli bir başlık da dahildir. Hem 3.3V hem de 5V mantıkla çalışır.

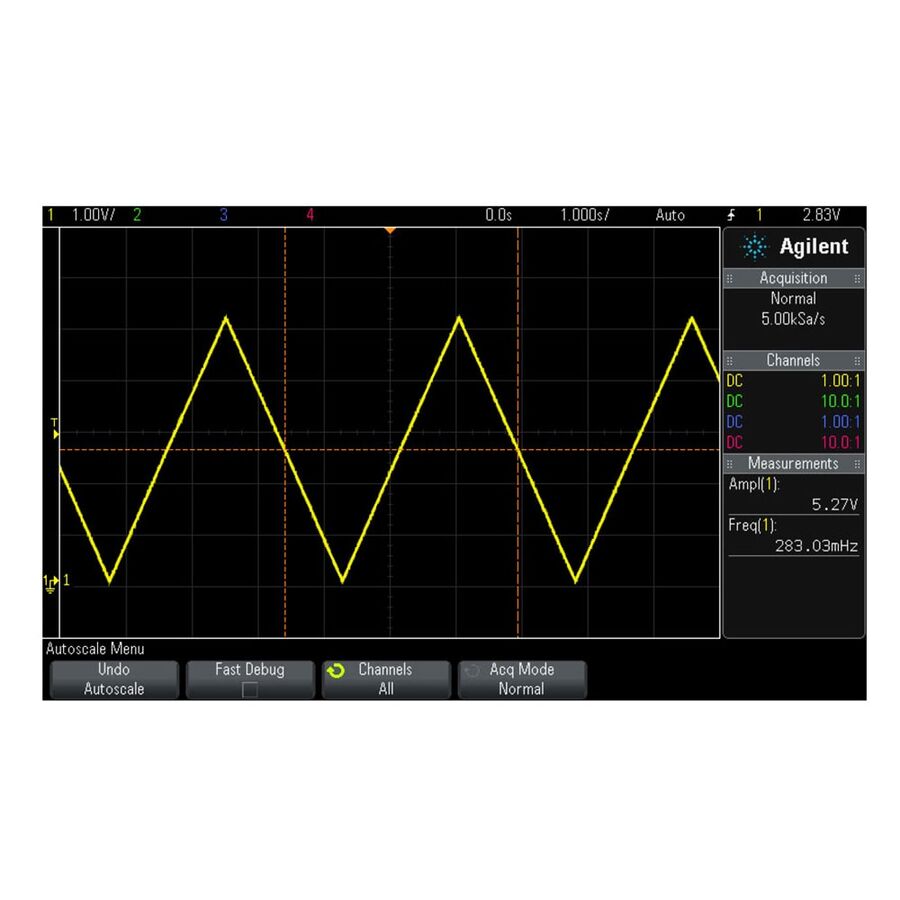

Bu çip ile güzel ekstralar: 3.4Mbps Hızlı Mod I2C'ye sahip yongalar için (Arduino'nun yoktur) Vout'u ~ 200 KHz'de güncelleyebilirsiniz. Bir EEPROM var, bu nedenle çıkış voltajını yazarsanız 'saklayabilirsiniz', böylece cihaz elektrik devresindeyken gerilimi geri yükleyecektir. Çıkış voltajı rail-to-rail ve power pin ile orantılıdır, bu yüzden 3.3V'den çalıştırırsanız, çıkış aralığı 0-3.3V'dir. 5V'den çalıştırırsanız, çıkış aralığı 0-5V'dir.

Teknik Detaylar

• Çip hakkında daha fazla bilgi için MCP4725 veri sayfasına göz atın
• Bu kart / yonga, 0x62-0x63 arası I2C 7-bit adresini kullanır, atlama telleri ile seçilebilir
