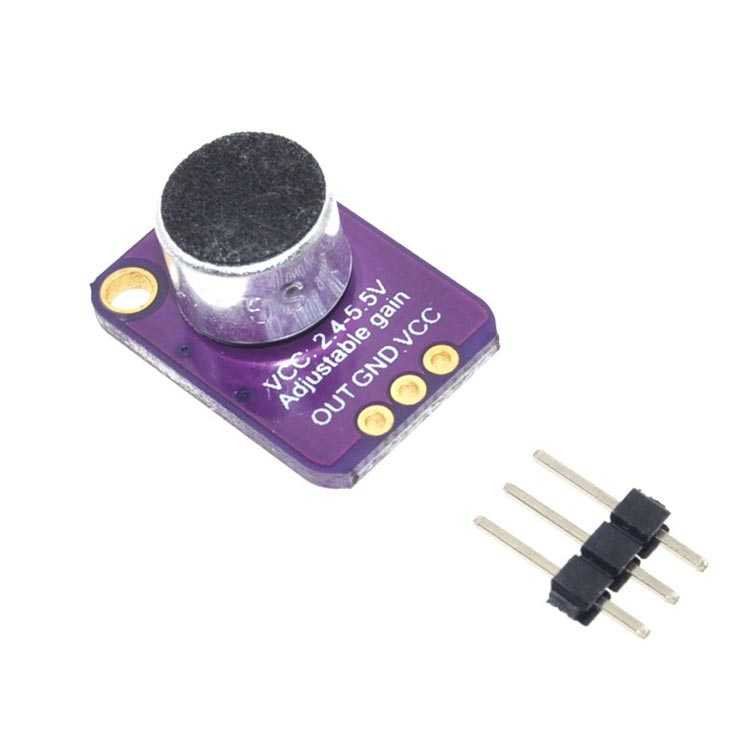

MAX4466 Elektret Mikrofon Modülü

MAX4466 Elektret Mikrofon Modülü

Bu MAX4466 Elektret Mikrofon Modülü 20Hz ile 20kHz arasındaki frekans aralığında çalışır. Arkasında bulunan MAX4466 OP-amp ile mikrofondan gelen sinyali istenilen seviyeye yükseltebilirsiniz. Arkasında bulunan bu OP-amp ve ayarlı direnç ile giriş sinyalini 25 ile 125 kat yükseltebilirsiniz. 2.4V - 5.5V aralığındaki çalışma voltajı ile 5V ve 3.3V kaynaklar ile çalışma imkanı sunar. Arduino ile kullanımda 3.3V kaynağın kullanılması sinyal kalitesi açısından daha iyi sonuç verir (Arduino 5V çıkışı 3.3V'tan daha gürültülüdür). Modülün çıkış pini sadece çok küçük kulaklıkları çalıştırabilecek güçtedir bu yüzden büyük kulaklıkların kullanımında yada hoparlörlerin çalıştırılabilmesi için amplifikatör kullanılması gereklidir. Çıkış gerilimi (Vout) sessiz ortamda giriş geriliminin (Vin) yarısı olacak şekilde bir ofsette bulunur. Kullanılacağı yere göre decoupler kullanmanız gerekebilir. Arduino veya benzer bir mikro denetleyici ile kullanımı için herhangi bir sinyal izolasyonuna (decoupler) ihtiyaç yoktur, çıkış pimini doğrudan bağlamanız yeterlidir.

MAX4466 Elektret Mikrofon Modülü Özellikleri

• 20Hz -20kHz frekans aralığı
• MAX4466 Op-amp ile düşük gürültülü amplifikasyon
• 25 -125 arası ayarlanabilir Gain imkanı
• Mikro denetleyiciler ile doğrudan bağlantı imkanı sunan tasarım

Dökümanlar

• MAX4466 Datasheet dosyasını inceleyiniz.
