LattePanda Mu Genişletme Kartı (Lite Carrier Board)

LattePanda Mu Genişletme Kartı (Lite Carrier Board)

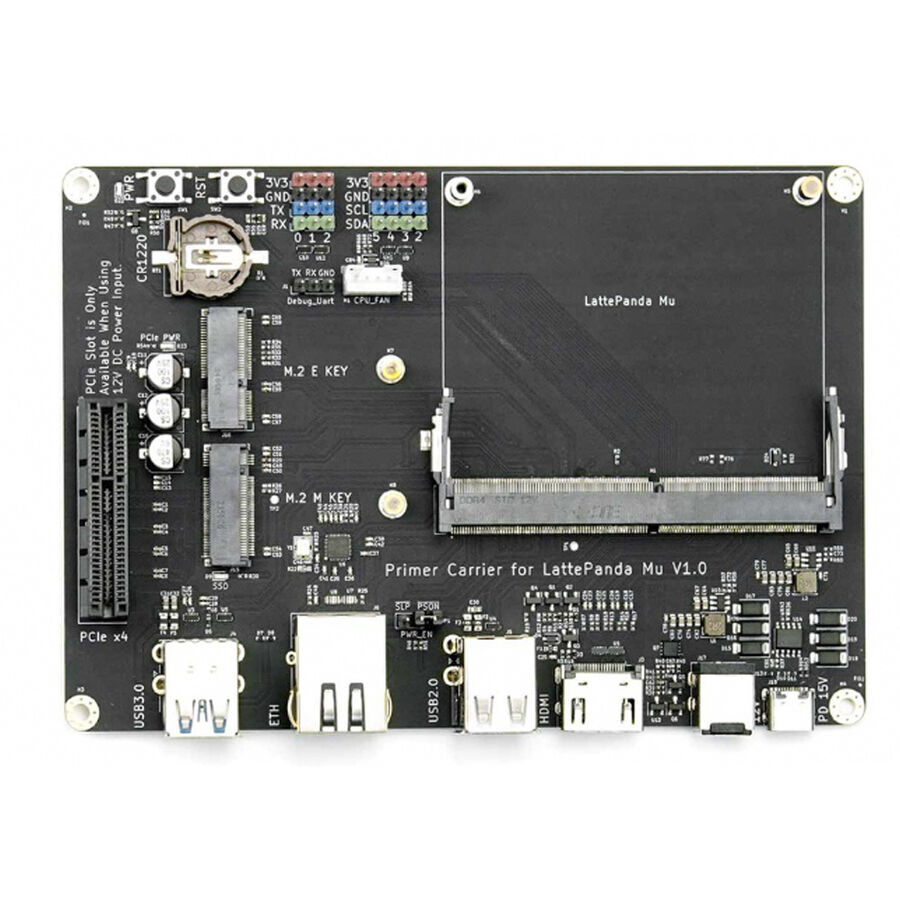

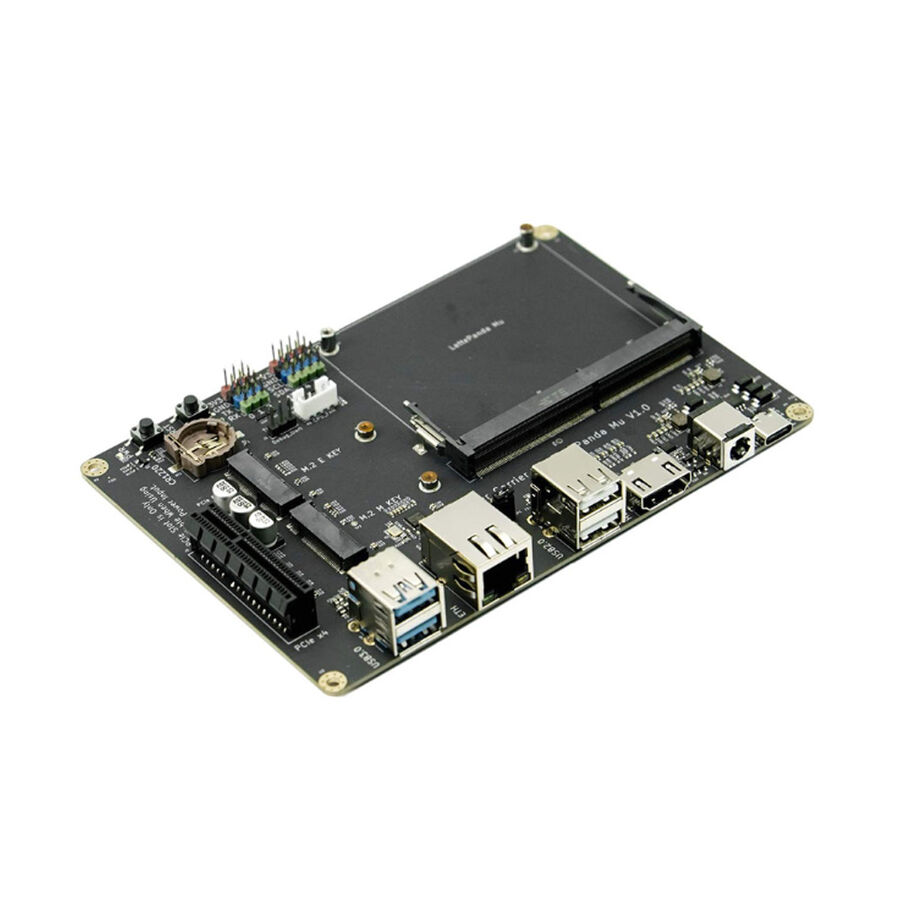

LattePanda Mu bilgisayar modülüne özel tasarlanmış bu lite carrier board (taşıyıcı kart), LattePanda Mu ile birlikte tam bir geliştirme platformu oluşturur ve adeta bir Single Board Computer (SBC) deneyimi sunar. USB 3.0, Ethernet, PCIe 3.0, M.2 M key, M.2 E key, HDMI gibi en çok kullanılan arayüzleri üzerinde barındırarak, çeşitli dış cihaz ve modüllerin kolayca bağlanmasına imkan tanır. Bu sayede farklı tasarım çözümlerini hızlıca test edip doğrulayabilir, ürün geliştirme sürecinizi kısaltabilirsiniz. Gömülü sistem tasarımı projeleri için ideal bir platformdur.

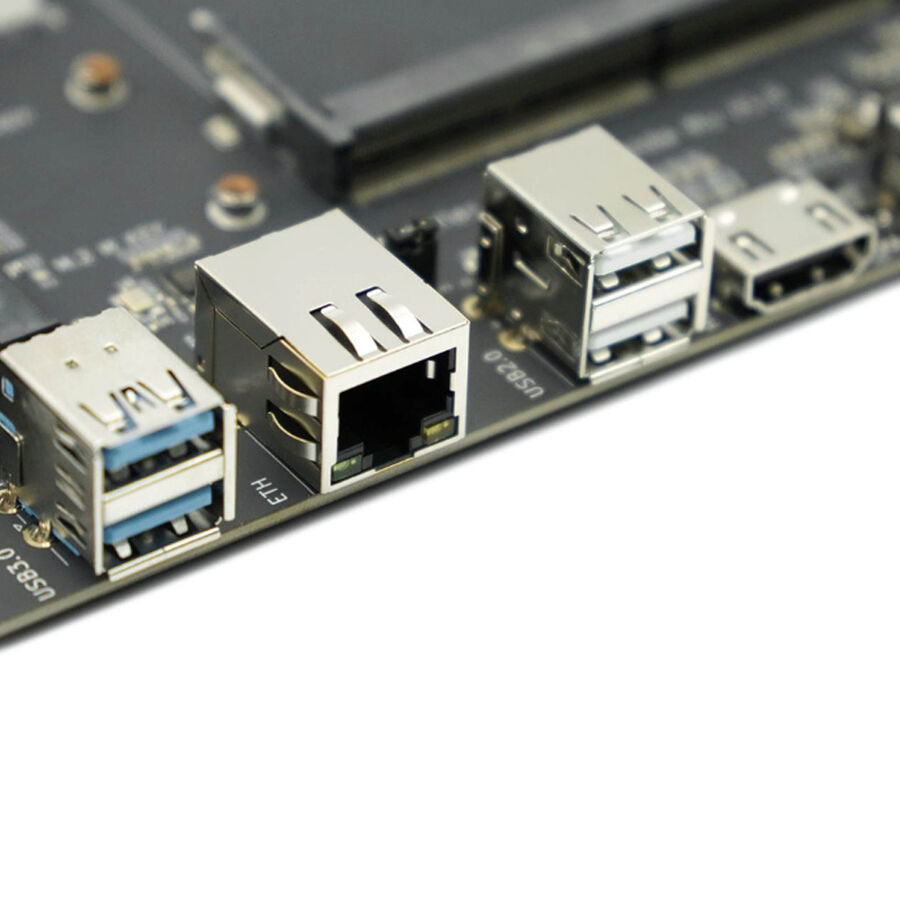

Lite carrier board; USB 3.0, Ethernet, PCIe 3.0, M.2 M key, M.2 E key, HDMI gibi yaygın kullanılan arayüzleri tek bir platformda toplar. Kompakt yapısı ve kapsamlı bağlantı seçenekleriyle kullanım kolaylığı ve maliyet avantajı sağlar.

• 12~20V arası geniş voltaj aralığını destekleyen bu kart, ekstra voltaj regülatörüne ihtiyaç duymadan 4S lityum pil bağlantısını doğrudan sağlar. Böylece ürünün adaptasyonu ve taşınabilirliği önemli ölçüde artar.

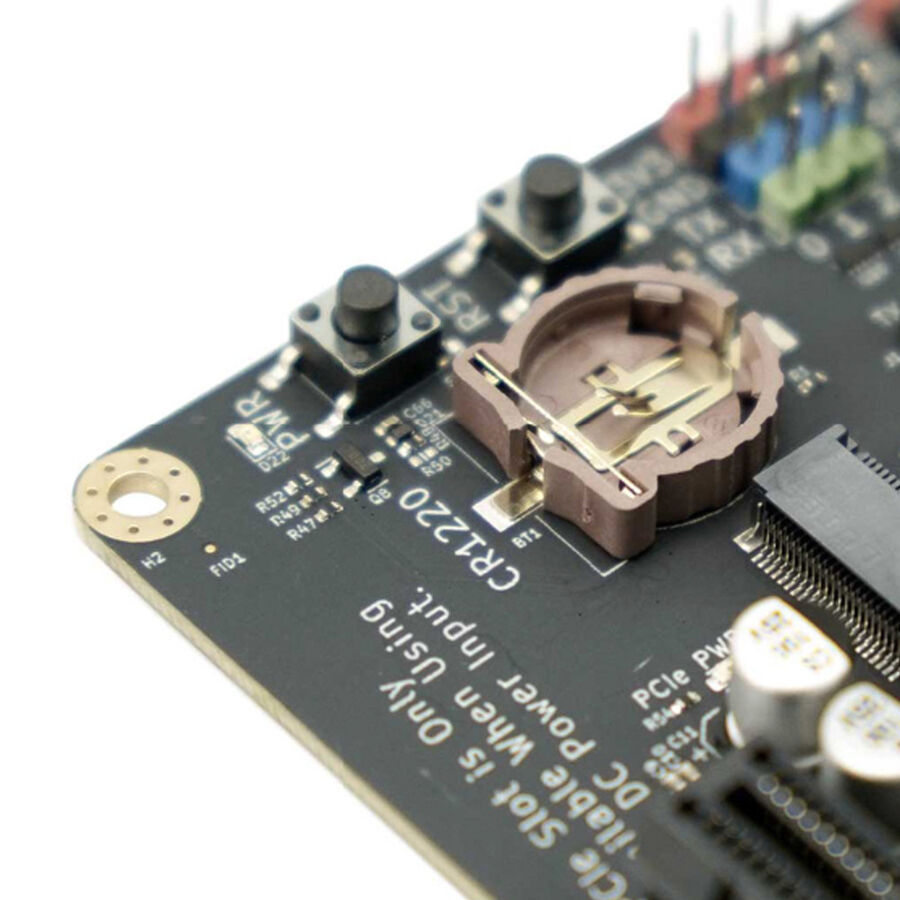

• Standart PCIe 3.0 x4 yuvası sayesinde grafik kartı, ses kartı, ağ kartı gibi farklı çevre birimlerini kolayca bağlayabilirsiniz. (Not: PCIe yuvası yalnızca 12V güç kaynağı ile kullanılabilir.)
• PCIe yuvasına ek olarak, M.2 M key 2230 ve M.2 E key 2230 yuvalarıyla SSD diskler ve WLAN kablosuz ağ kartları gibi modüller ekleyerek projenizin olanaklarını genişletebilirsiniz.
• 3.5 inç gömülü anakart standart ölçülerine sahip olan bu lite carrier board, farklı cihazlarla montaj ve entegrasyonu son derece kolaylaştırır. Projelerinizde sorunsuz şekilde kullanılabilir.
• Kartın şematik ve PCB tasarım dosyaları paylaşılır. Bu sayede ihtiyaçlarınıza göre kolayca modifiye edip, geliştirme sürenizi ve maliyetinizi azaltabilirsiniz.

Dikkat Edilmesi Gerekenler

• Bu lite carrier board, yalnızca LattePanda Mu modülü ile birlikte kullanılabilir.
• LattePanda Mu modülünü veya bağlı kabloları takıp çıkarmadan önce güç kaynağı bağlantısını kesin.
• PCIe yuvası sadece 12V güç kaynağı kullanıldığında aktif olur.

LattePanda Mu Genişletme Kartı Teknik Özellikleri

Faydalı Linkler

• LattePanda Mu Genişletme Kartı Dizayn Dosyasını inceleyebilirsiniz.
• LattePanda Mu - A Micro x86 Compute Modül (N100 CPU, 16GB RAM, 64GB eMMC)
• LattePanda Mu - A Micro x86 Compute Modül (N100 CPU, 8GB RAM, 64GB eMMC)
• LattePanda Mu - A Micro x86 Compute Modül (N100 CPU, 8GB RAM, 64GB eMMC) - Win11 Lisanslı
