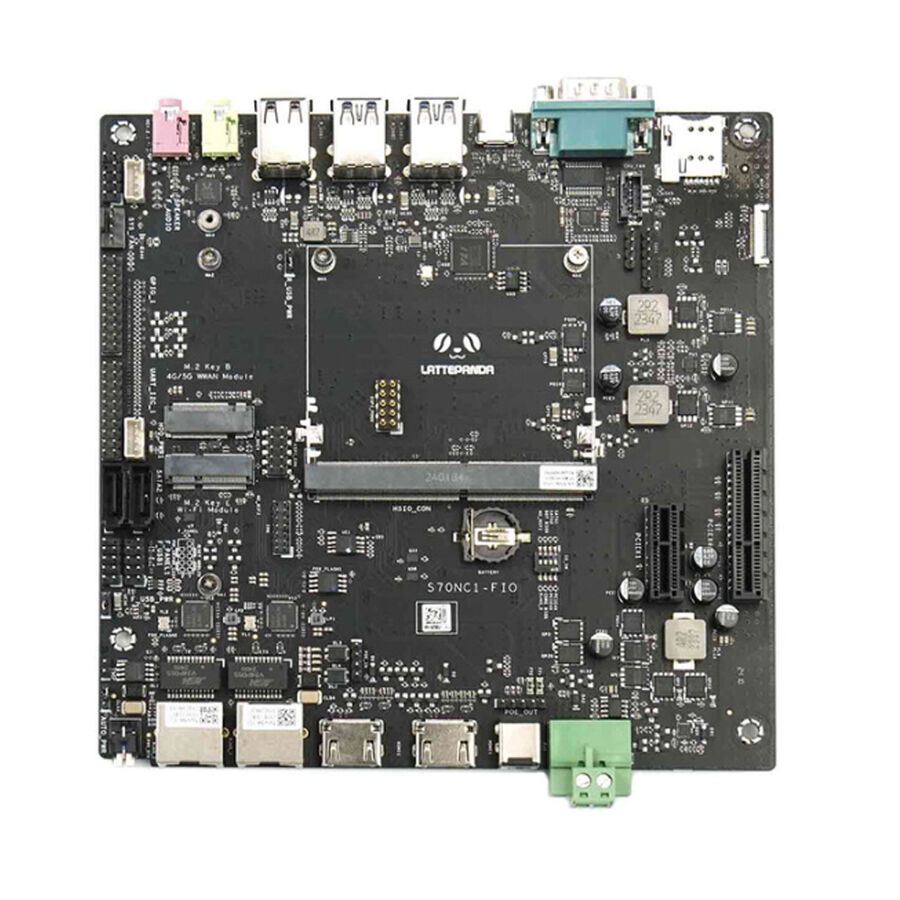

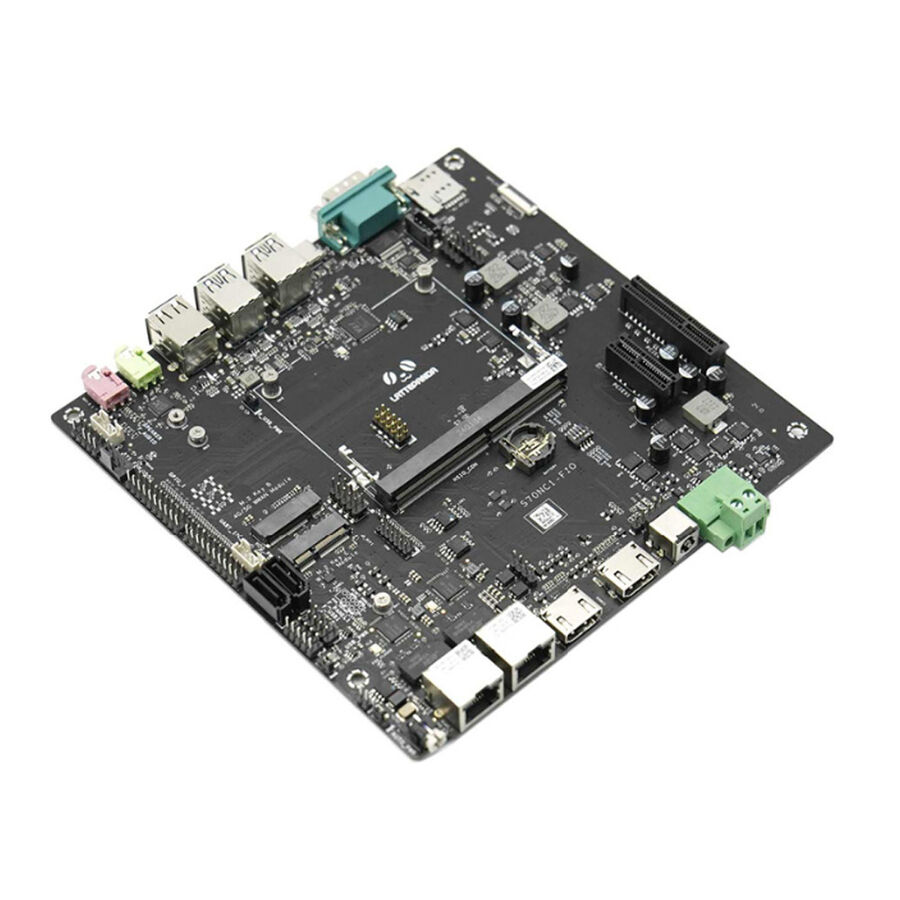

LattePanda Mu Genişletme Kartı (Full-Function Carrier Board)

Marka/Menşei: LattePanda
Stok Kodu : DFR1141

3.656,20 TL + KDV
4.387,44 TL KDV Dahil

-

+
Sepete Ekle
Alışveriş Listeme Ekle
1000₺ ve üzeri kargo ücretsiz.
Paylaş:
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Resimler

  • LattePanda Mu Genişletme Kartı (Full-Function Carrier Board)

    LattePanda Mu için geliştirilen bu full-function değerlendirme kartı, compute modülünün tüm pinlerini dışa aktararak donanım ve yazılım geliştirme süreçlerinde kapsamlı test ve değerlendirme olanağı sunar. Zengin arayüz seçenekleri ve genişletme yuvaları sayesinde, çevre birimlerinin bağlanması ve uyumluluk testlerinin gerçekleştirilmesi kolaylaşır. Bu sayede geliştirme süresi önemli ölçüde kısalır.

    LattePanda Mu modülünün tüm pinlerini dışa aktaran bu kart;

    • 4 adet USB 3.0 portu
    • 2 adet Intel I225-V 2.5G Ethernet portu
    • 2 adet HDMI 2.0 portu
    • 2 adet M.2 yuvası (E key & B key)
    • 1 adet PCIe x1 yuvası
    • 1 adet PCIe x4 yuvası
    • 1 adet Type-C portu gibi çok sayıda bağlantı seçeneği sunar.

    Ayrıca, çevre birimlerini test etmek için çeşitli genişletme pin header’ları da kart üzerinde yer almaktadır.

    Kart, 12V~20V arası geniş bir giriş voltajı aralığını destekler. Bu sayede farklı güç kaynaklarıyla uyumlu şekilde çalışabilir. Üzerindeki PCIe 3.0 x1 ve PCIe 3.0 x4 yuvaları sayesinde ekran kartı, ses kartı, ağ kartı gibi birçok farklı bileşen kolayca entegre edilebilir. M.2 E key ve M.2 B key yuvaları sayesinde WiFi, 4G veya 5G kartları gibi modüllerin kolay genişletilmesi mümkündür. Kart, yüksek hızlı veri aktarımı sağlayan iki adet Intel i225-V 2.5G Ethernet portu ile donatılmıştır. ITX anakart standart boyutlarına sahip olan bu değerlendirme kartı, doğrudan ITX test platformlarına monte edilebilir ve farklı projelere sorunsuzca entegre edilebilir.



    Dikkat Edilmesi Gerekenler

    • Bu ürün, LattePanda Mu Compute modülünü içermez. Ayrı olarak temin edilmelidir.
    • Kartı kullanmadan önce LattePanda Mu Compute modülüne sahip olmanız gerekir.
    • LattePanda Mu modülünü veya bağlantı kablolarını takıp çıkarırken mutlaka güç kaynağını kapatınız.

    LattePanda Mu Genişletme Kartı Teknik Özellikleri

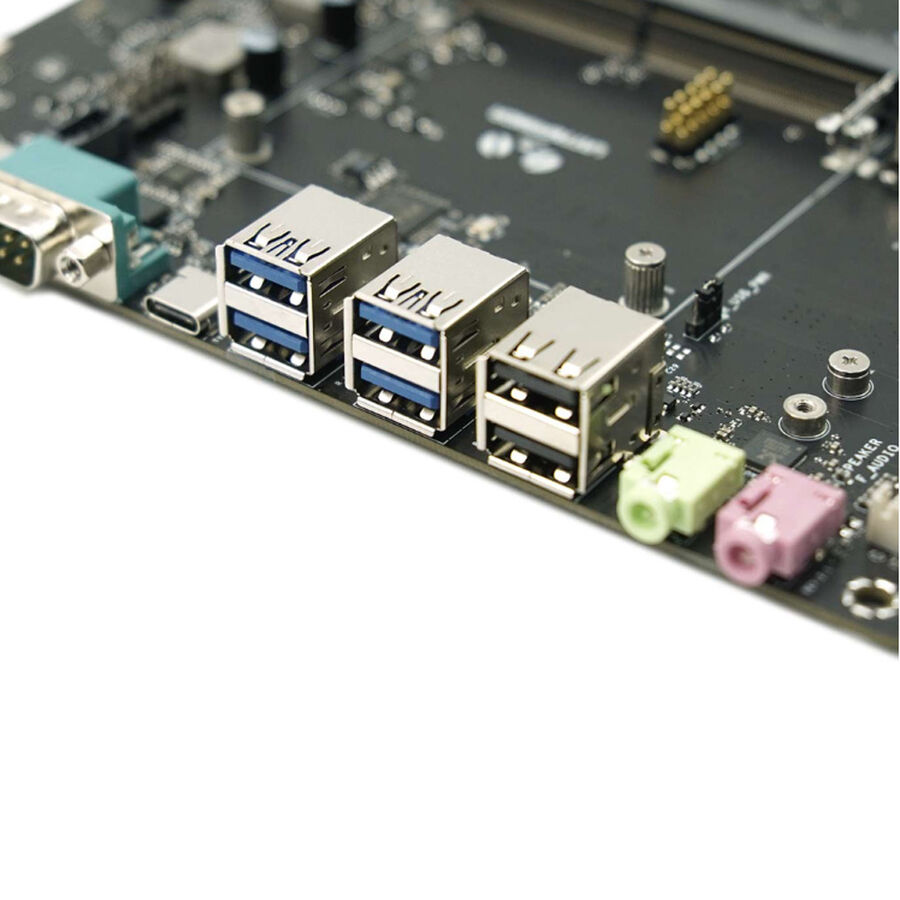

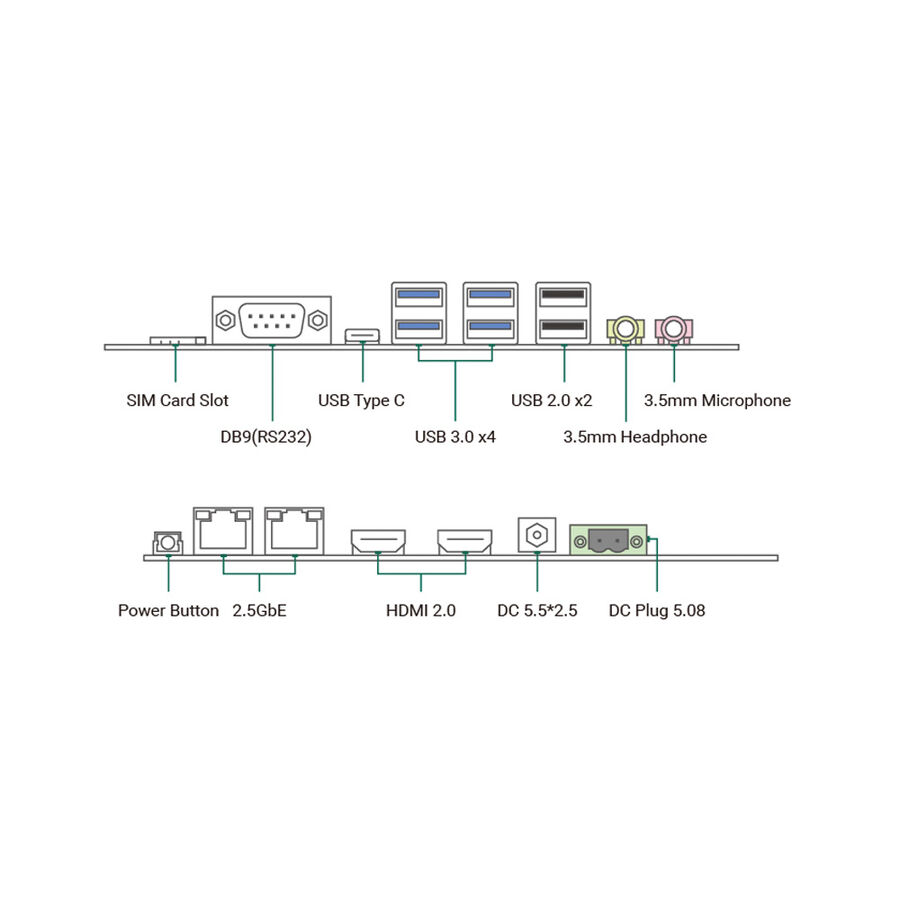

    Ön Giriş/Çıkış Arayüzü
    1x 3.5mm microphone interface
    1x 3.5mm headphone interface
    2x USB 2.0
    4x USB 3.0
    1x USB Type-C (supports USB 2.0, USB 3.0, DisplayPort)
    1x DB9 (RS232)
    1x SIM card slot
    Arka Giriş/Çıkış Arayüzü
    1x Güç düğmesi
    2x Intel 2.5GbE ağ arayüzü
    2x HDMI 2.0 çıkışı
    1x DC 5.5x2.5mm güç jakı
    1x DC Güç 5.08mm vida terminalli güç girişi
    Genişletme Yuvaları
    1x PCIe 3.0 x1 yuvası
    1x PCIe 3.0 x4 yuvası (SATA sinyalleriyle çoklanmış)
    1x M.2 E Anahtarı yuvası: 2230 tip WLAN kartı destekler (PCIe 3.0 x1, USB 2.0; Ethernet portu 2 (RJ45_2) sinyalleriyle çoklanmış)
    1x M.2 B Anahtarı yuvası: 3042/3052 tip 4G/5G WWAN kartı destekler (USB 3.0, USB 2.0)
    2x SATA 6Gb/s arayüzü (PCIe 3.0 x4 sinyalleriyle çoklanmış)

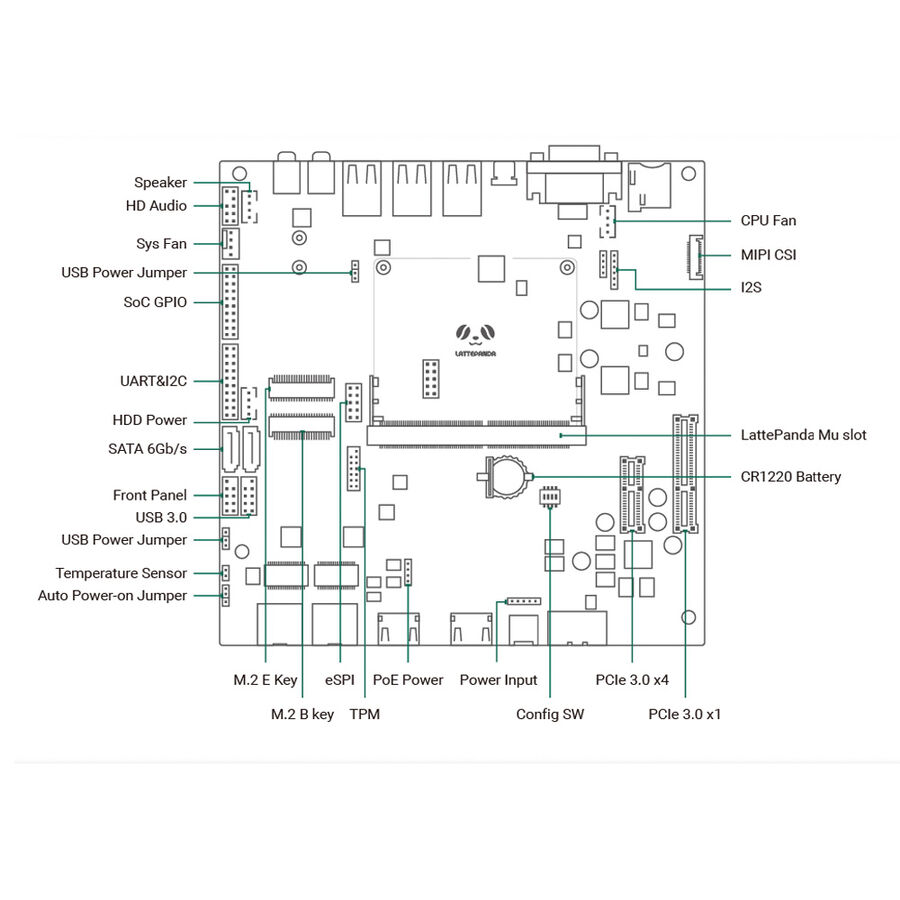

    Pinler / Jumperlar / Düğmeler
    1x İşlemci fan arayüzü (CPU_FAN)
    1x Sistem fan arayüzü (SYS_FAN)
    1x MIPI CSI-2 arayüzü (MIPI_CSI)
    1x I2S başlığı (I2S1)
    1x TPM başlığı (TPM)
    1x eSPI başlığı (ESPI_CON)
    1x Otomatik açılma jumper’ı (AUTO_PWR)
    1x Sıcaklık sensörü başlığı (TMP)
    1x USB 2.0 başlığı (F_USB1)
    1x Ön panel başlığı (F_PANEL1)
    1x UART ve I2C başlığı (UART_I2C_1)
    1x SoC GPIO başlığı (GPIO_1)
    1x Hoparlör arayüzü (SPEAKER)
    1x HD Ses başlığı (F_AUDIO)
    1x Fonksiyon yapılandırma DIP anahtarları (ID_SW)
    1x USB başlık güç kontrol jumper’ı (F_USB_PWR)
    1x Ön USB güç kontrol jumper’ı (R_USB_PWR)
    1x PoE güç başlığı (POE_IN)
    1x Sabit disk güç arayüzü (HDD_PWR1)
    1x Güç çıkış başlığı (POE_OUT)

    Faydalı Linkler
