L298 DC ve Step Motor Sürücü Modülü

Marka/Menşei: GlintDeer
Stok Kodu : DSTK3681

56,00 TL + KDV
67,20 TL KDV Dahil

-

+
Sepete Ekle
Alışveriş Listeme Ekle
Paylaş:
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (27)
  • Resimler

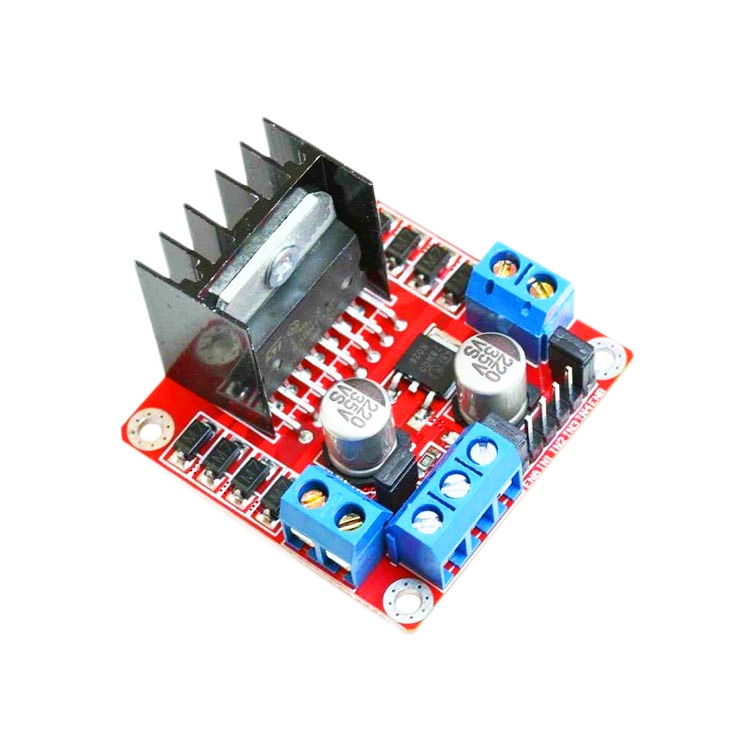

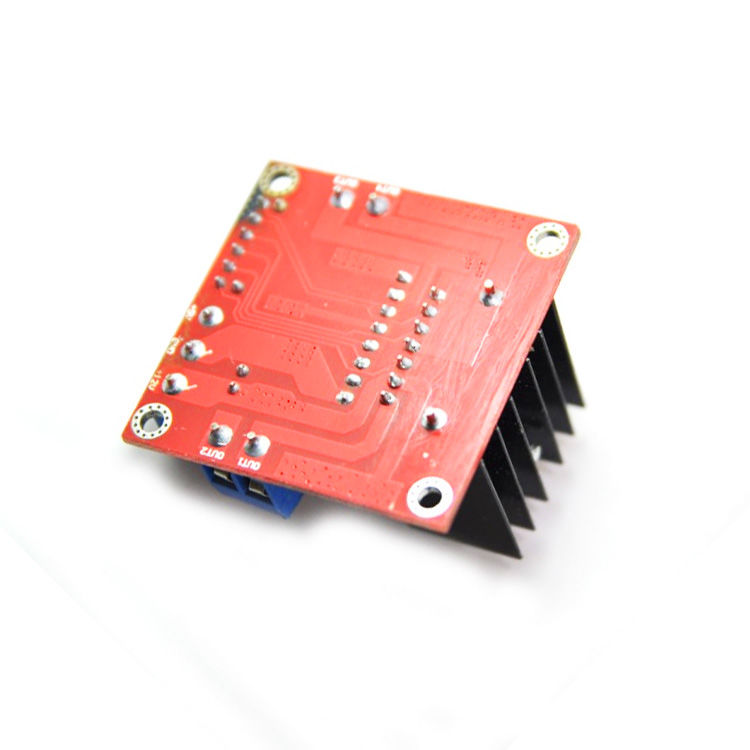

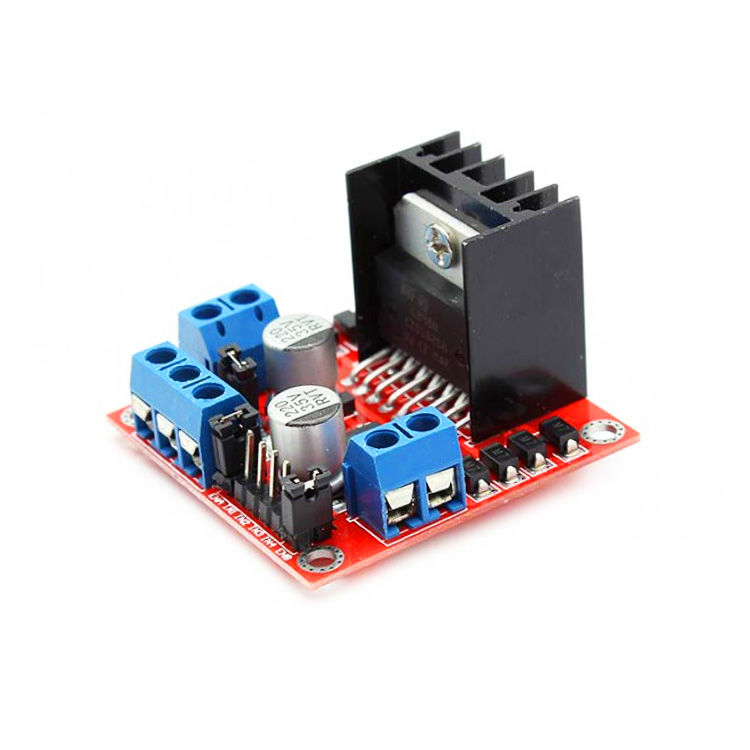

  • L298N DC Step Motor Sürücü

    12V'a kadar olan motorları sürmek için hazırlanmış olan bu motor sürücü kartı, iki kanallı olup, kanal başına 2A akım vermektedir. Kart üzerinde L298N motor sürücü entegresi kullanılmıştır. Sumo, mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında kullanılabilir.

    Özellikleri:

    Birbirinden bağımsız olarak iki ayrı motoru kontrol edebilir.

    Kanal başına 2A akım verebilmektedir.

    Üzerinde dahili regülatörü vardır.

    Yüksek sıcaklık ve kısa devre koruması vardır.

    Motor dönüş yönüne göre yanan ledler vardır.

    Kart üzerinde dahili soğutucu vardır.

    Akım okuma (current sense) pinleri dışa verilmiş haldedir.

    Kartın 4 yanında istenilen yüzeye sabitleyebileceğiniz 4 adet vida deliği bulunmaktadır.

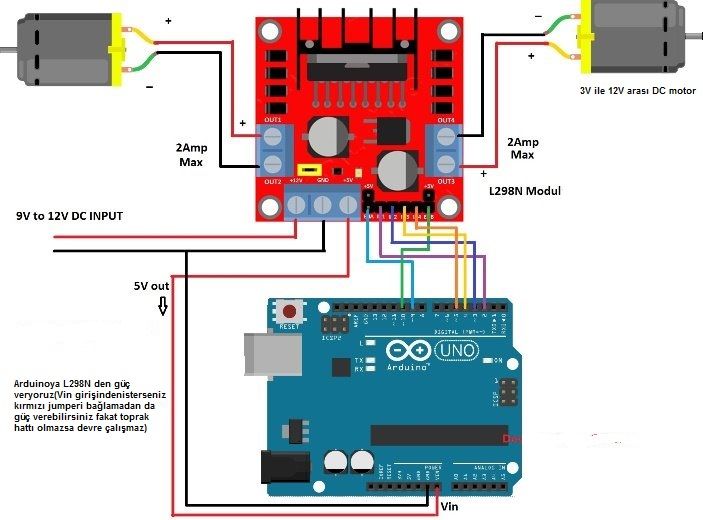

    Pin Bağlantıları

    ENASol motor kanalını aktif etme pini
    IN1Sol motor 1. girişi
    IN2Sol motor 2. gitişi
    IN3Sağ motor 1. girişi
    IN4Sağ motor 2. girişi
    ENBSağ motor kanalını aktif etme pini
    MotorASol motor çıkışı
    MotorBSağ motor çıkışı
    VCCBesleme voltaj girişi(4.8V-12V)
    GNDToprak bağlantısı
    5V5V çıkışı

    Ürün üzerinde ayrıca jumper takılmış pinler de yer almaktadır. Bu pinler opsiyonel kullanımlar ve farklı özellikleri aktif etmek için kullanılabilinmektedir.

    CSAA motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılarak çekilen akım değeri analog voltaj olarak okunabilinmektedir.
    CSBB motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılarak çekilen akım değeri analog voltaj olarak okunabilinmektedir.
    V1IN1 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu sayede siz toprağa çekmedikçe pine sürekli olarak 5V gelecektir.
    V2IN2 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu sayede siz toprağa çekmedikçe pine sürekli olarak 5V gelecektir.
    V3IN3 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu sayede siz toprağa çekmedikçe pine sürekli olarak 5V gelecektir.
    V4IN4 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu sayede siz toprağa çekmedikçe pine sürekli olarak 5V gelecektir.
    5V-EN7805 hattını aktif ve pasif hale getiren jumperder. Takılı durumda kartın 5V çıkışı aktif olur ve buradan 5V çekilebilir. Çıkarıldığı durumda ise bu hat pasif konuma geçer.

    Dökümanlar

    Faydalı Linkler
