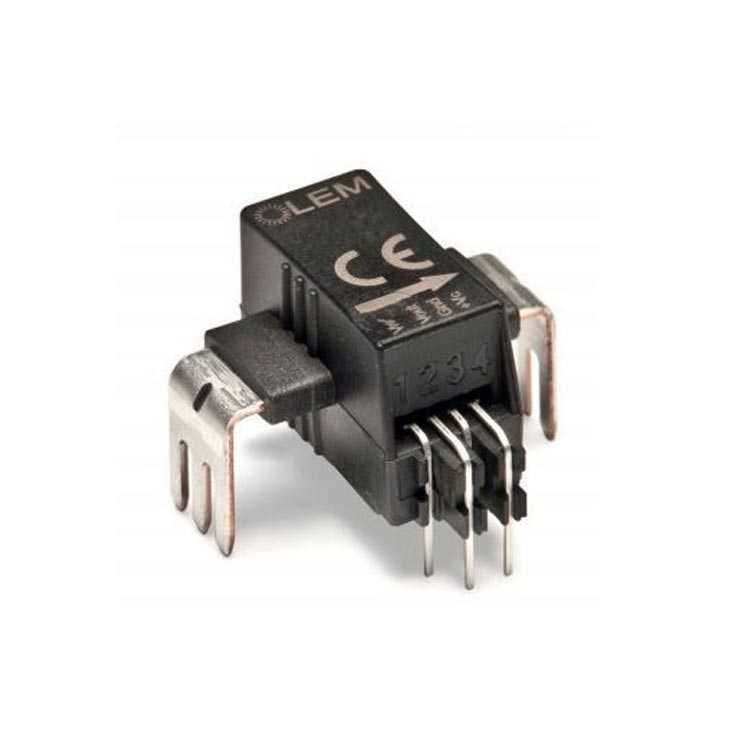

HLSR10-P Akım Transdüser 10A

HLSR10-P Akım Trafosu 10A

Akım trafosu / Akım Transformatörü, bağlı bulundukları devrenin primer akımını belirli bir değere indirerek sekonder akım olarak diğer tarafa iletir. Akım transförmatörleri primer akım ile sekonder akımları birbirilerine orantılı, akımlar arası faz farkları 0° olan elektrik trafolarıdır. Primer akım manyetik bir kuplaj ile küçültülür ve sekonder denen ikinci devreye ve buna bağlı cihazlara aktarılır.

Devreye seri bir şekilde bağlanır ve makinenin sekonder tarafına bağlı olan cihazların, ölçü aletlerinin yüksek gerilimden etkilenmesini önler.

HLSR10-P Akım Trafosu 10A Özellikleri

• Üretici firma: LEM
• Teknoloji: Hall Effect, Open Loop
• Birincil Nominal Değer: 10A
• İkincil Sinyal: 0.8V
• Gerilim Aralığı (Maks): YOK
• Duyarlılık: 80 mV / A
• Rohs: ROHS Uyumlu
• Montaj Şekli: THT
• Akım Aralığı (Maks): ± 25A
• Tepki Süresi: 0.0025 ms
• Birincil Sinyal Türü: AC / DC
• Dönüşüm Oranı: 10 A: 0,8 V
• Besleme gerilimi: 5VDC
• Frekans: 0-100 kHz
• Çalışma sıcaklığı: -40 ° C - 105 ° C
