FNIRSI LCR-ST2 Plus 100K LCR Metre

FNIRSI LCR-ST2 100K LCR Metre

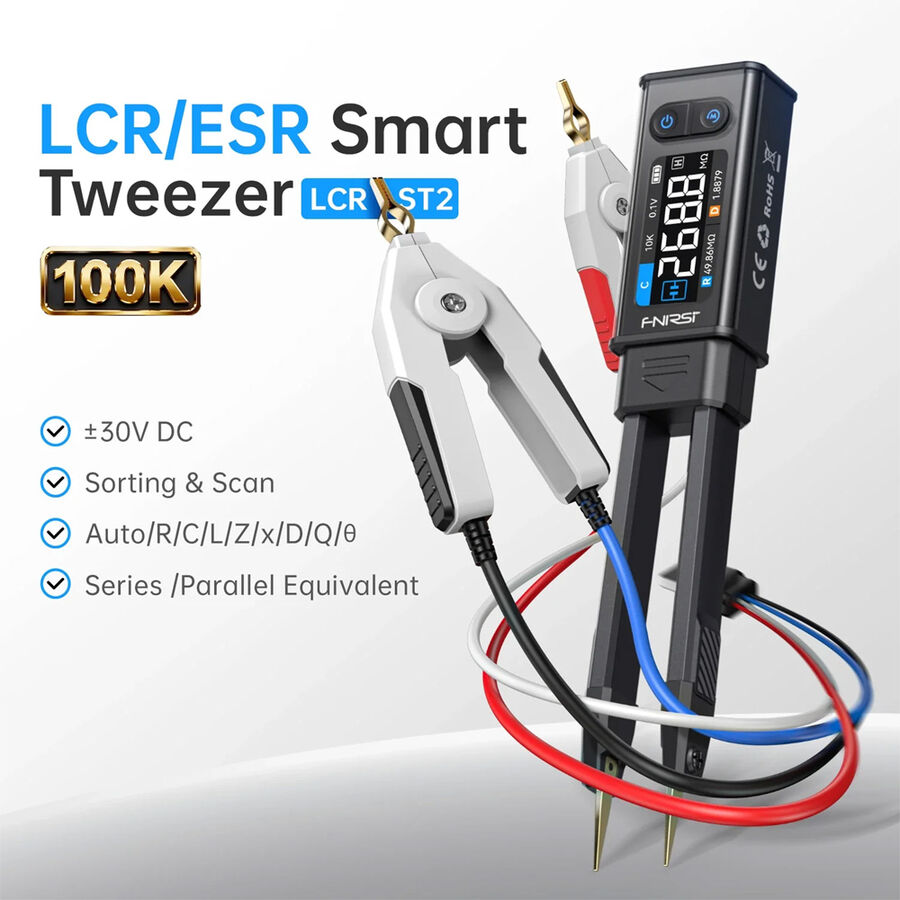

FNIRSI LCR-ST2, hem cımbız uçlu hem de Kelvin klipsli çift ölçüm modu sayesinde her boyuttaki SMD ve THT bileşenlerde hassas test imkânı sunan kompakt bir LCR metredir. Direnç, kapasitans, endüktans, diyot ve ±30V’a kadar gerilim ölçümü yapabilen cihaz; 100Hz–100kHz aralığında beş farklı test frekansı ile bileşenlerin elektriksel karakteristiğini ayrıntılı biçimde analiz eder. 1.47 inç HD renkli ekranı, otomatik döndürme özelliğiyle hem sağ hem sol el kullanımına uygun, net ve kullanıcı dostu bir görüntüleme deneyimi sağlar.

Cihazda bulunan tam bant tarama modu ve akıllı sınıflandırma fonksiyonu, özellikle seri üretim ve toplu bileşen testlerinde büyük kolaylık sağlar. Seri/paralel eşdeğer ölçüm modu sayesinde R/L/C değerleri daha doğru ve kararlı şekilde okunur, parazitik etkiler minimuma indirilir. Çoklu test gerilim seviyeleri (0.1–1.0V) ve esnek ölçüm altyapısı, farklı tipteki elektronik komponentlerde güvenilir sonuçlar elde edilmesine olanak tanır.

Mıknatıslı gövde tasarımı, sahada pratik kullanım ve kolay taşıma avantajı sunarken, yaklaşık 3 saat kesintisiz kullanım sağlayan 300mAh bataryası ile uzun süreli testlere uygundur. Cımbız + Kelvin klips kombinasyonu, mikro SMD parçalardan büyük komponentlere kadar geniş kullanım alanı oluşturur. FNIRSI LCR-ST2; elektronik tamir, Ar-Ge, eğitim ve kalite kontrol süreçleri için hızlı, güvenli ve profesyonel bir ölçüm çözümüdür.

FNIRSI LCR-ST2 Teknik Özellikleri

Temel Özellikleri

• Geniş Bileşen Ölçüm Aralığı : Direnç (10 mΩ–10 MΩ), kapasitans (1 pF–22 mF), endüktans (1 μH–10 H), diyot (≤0.7 V) ve gerilim (±30 V) değerlerini yüksek doğrulukla ölçer.
• Kapsamlı Elektriksel Parametreler : Bileşen davranışını ayrıntılı analiz etmek için D/Q/Z/X/θ/ESR değerlerini görüntüler.
• Beş Seçilebilir Test Frekansı : 100Hz, 120Hz, 1kHz, 10kHz ve 100kHz frekanslarında profesyonel ölçüm imkânı sunar.

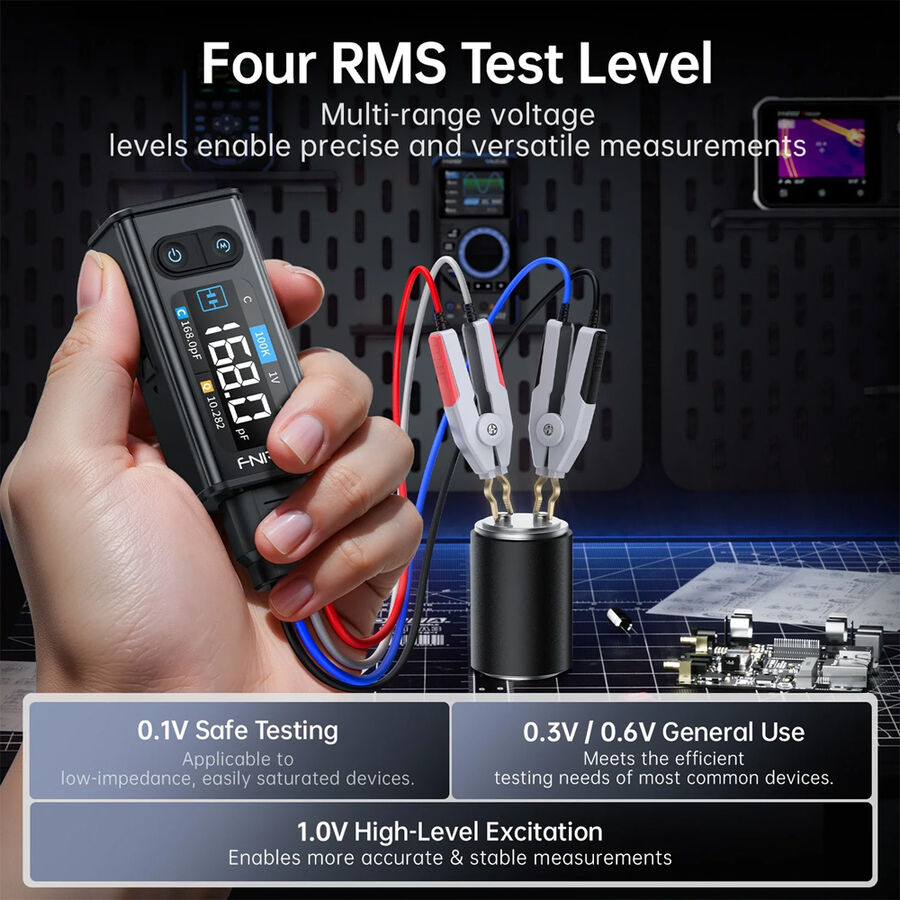

• Dört RMS Test Seviyesi : 0.1V / 0.3V / 0.6V / 1.0V uyarım seviyeleri ile farklı bileşen türlerinde kararlı ölçüm sağlar.

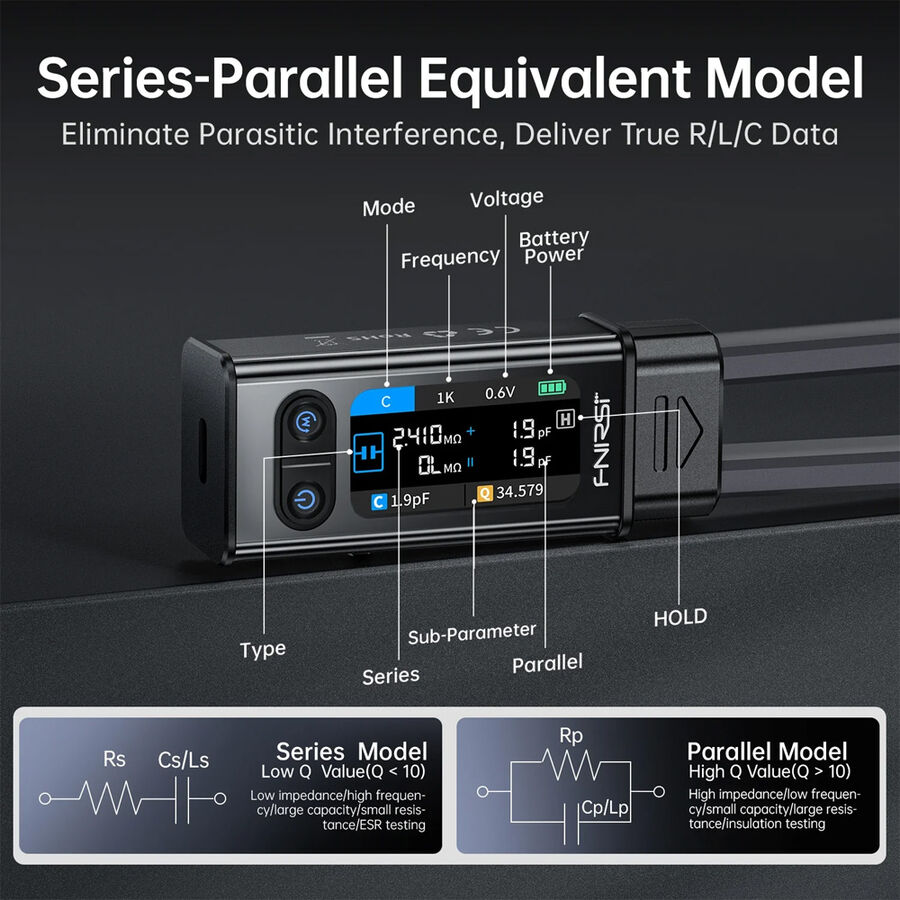

• Seri/Paralel Eşdeğer Karşılaştırma : Parazitik etkileri azaltmak ve doğruluğu artırmak için seri ve paralel eşdeğer değerleri aynı anda gösterir.
• Tam Bant Tarama Modu (100Hz–100kHz) :Tek işlemle çok frekanslı hızlı analiz yaparak bileşenin frekans tepkisini detaylı inceler.

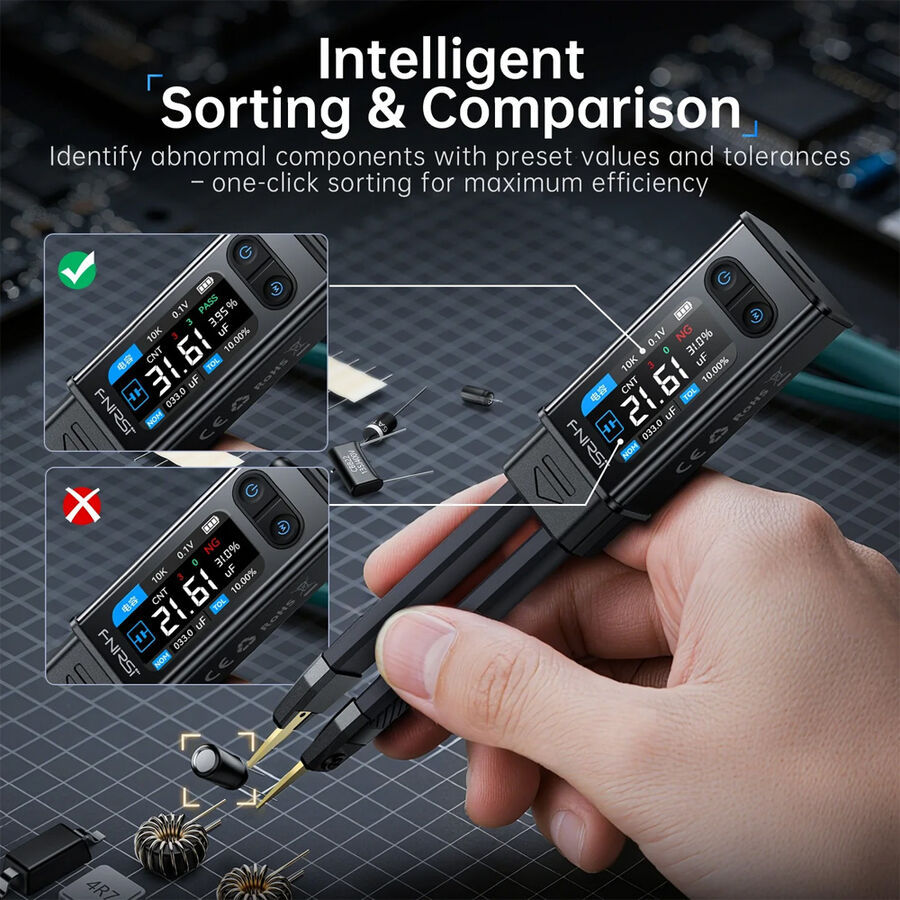

• Akıllı Sınıflandırma ve Tolerans Analizi : Ön tanımlı nominal değer ve toleranslara göre bileşenleri otomatik değerlendirerek OK/NG ayrımı yapar.

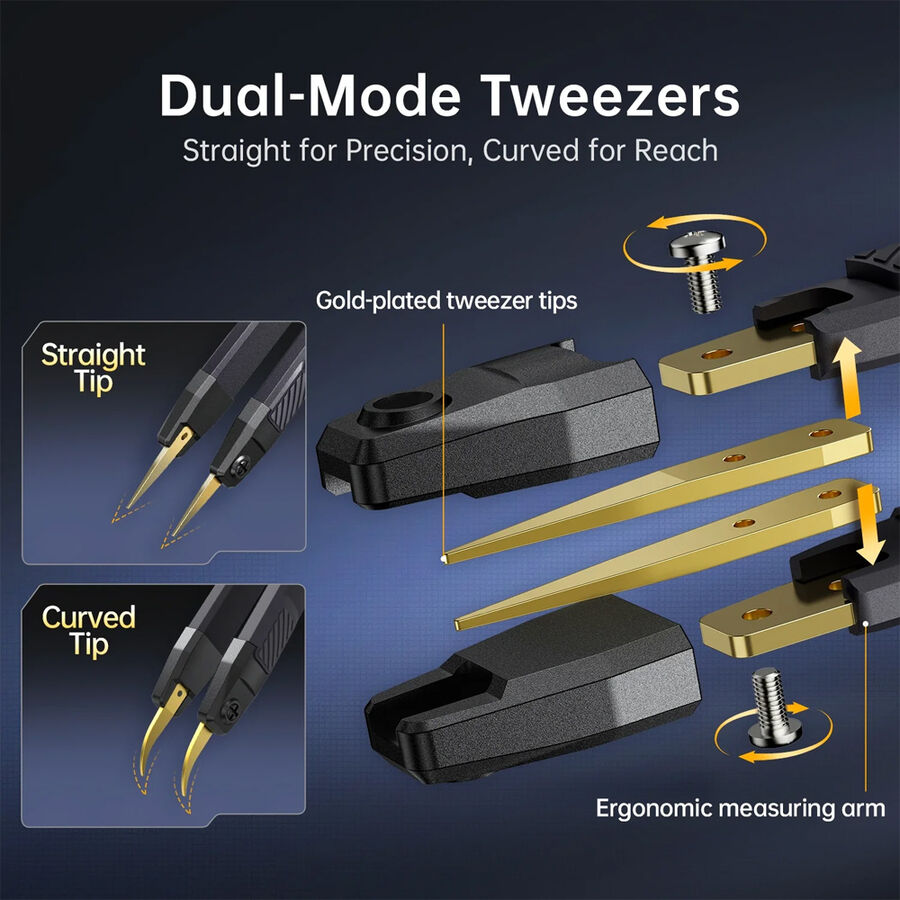

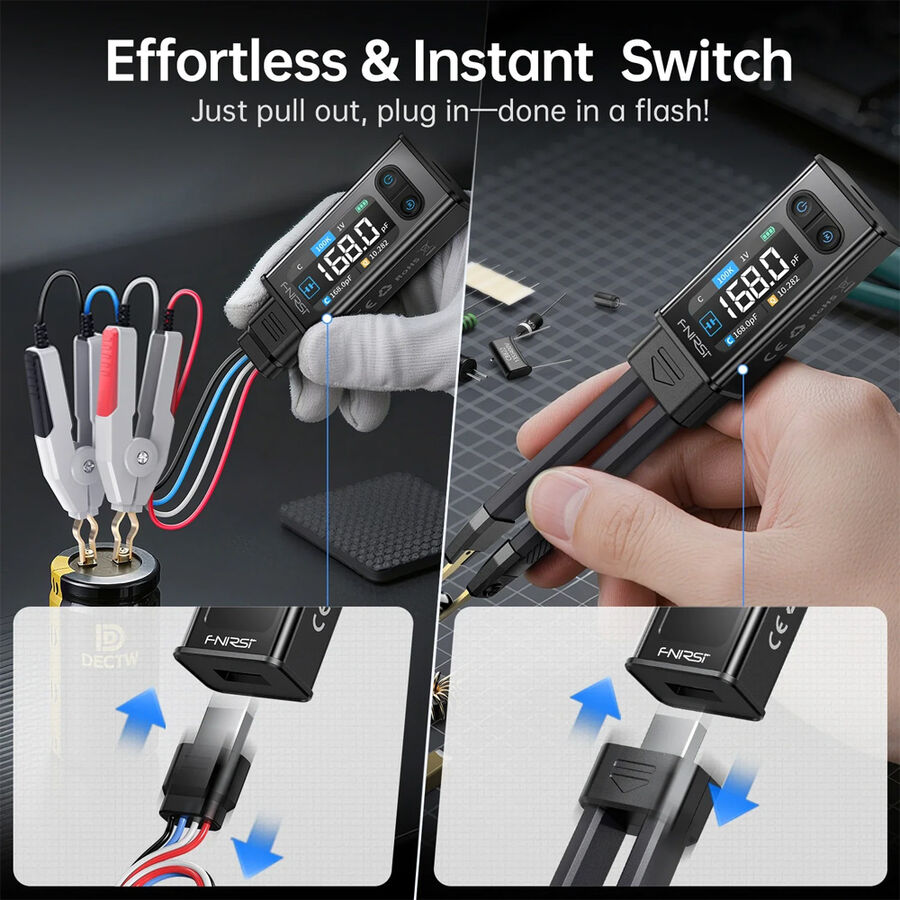

• Çift Ölçüm Yöntemi: Cımbız Uç + Kelvin Klips : Düz ve açılı cımbız uçlar küçük SMD bileşenler için; Kelvin klips ise dört telli hassas ölçüm için idealdir.
• Akıllı Tanıma ve Görüntüleme Fonksiyonları : Otomatik R/C/L tanıma, çift parametre gösterimi, HOLD/Max/Min ve ayarlanabilir sistem ayarları.

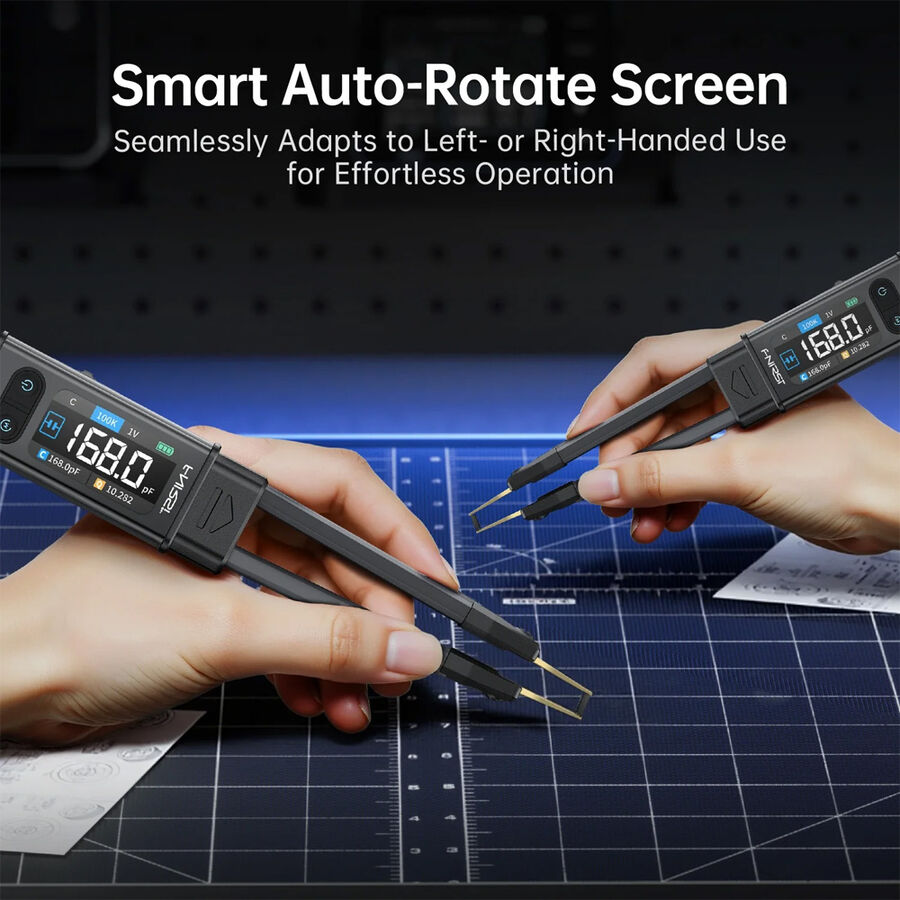

• Otomatik Ekran Döndürme : El algılamalı dönüş ile sağ ve sol el kullanımına uyum sağlar.
• Taşınabilir Manyetik Tasarım : Sahada kolay taşıma ve hızlı erişim için manyetik tutma özelliği.
• 1.47" HD Renkli Ekran : Yüksek kontrastlı ekran ile net ve okunaklı ölçüm görüntüleme.
• Uzun Batarya Ömrü ve Type-C Şarj : 300mAh lityum batarya ile yaklaşık 3 saate kadar kesintisiz çalışma süresi.

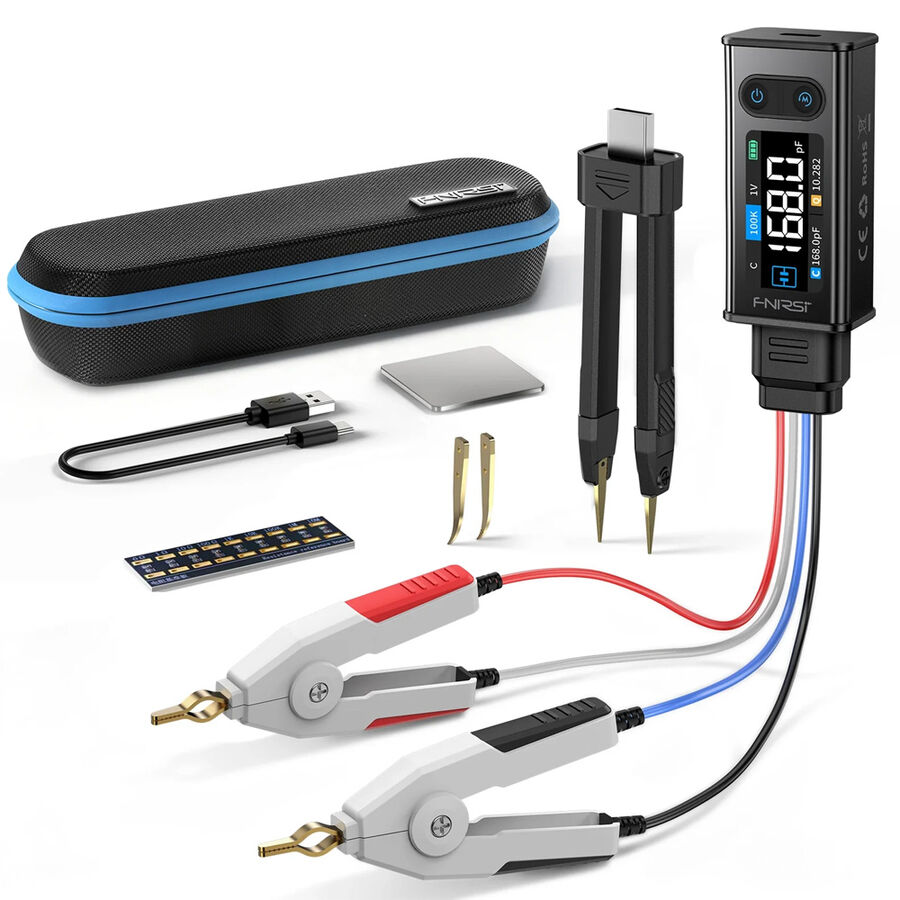

Paket İçeriği

• ◉ LCR-ST2 Ölçüm Cımbızı
• ◉ Taşıma ve Saklama Çantası
• ◉ Kavisli Ölçüm Ucu
• ◉ Kısa Devre Kalibrasyon Plakası
• ◉ Kelvin Test Klipsi
• ◉ Type-C Veri ve Şarj Kablosu

Dökümanlar

• FNIRSI LCR-ST2 Datasheet Dosyasını inceleyebilirsiniz.
• FNIRSI LCR-ST2 Firmware Dosyasını inceleyebilirsiniz.
