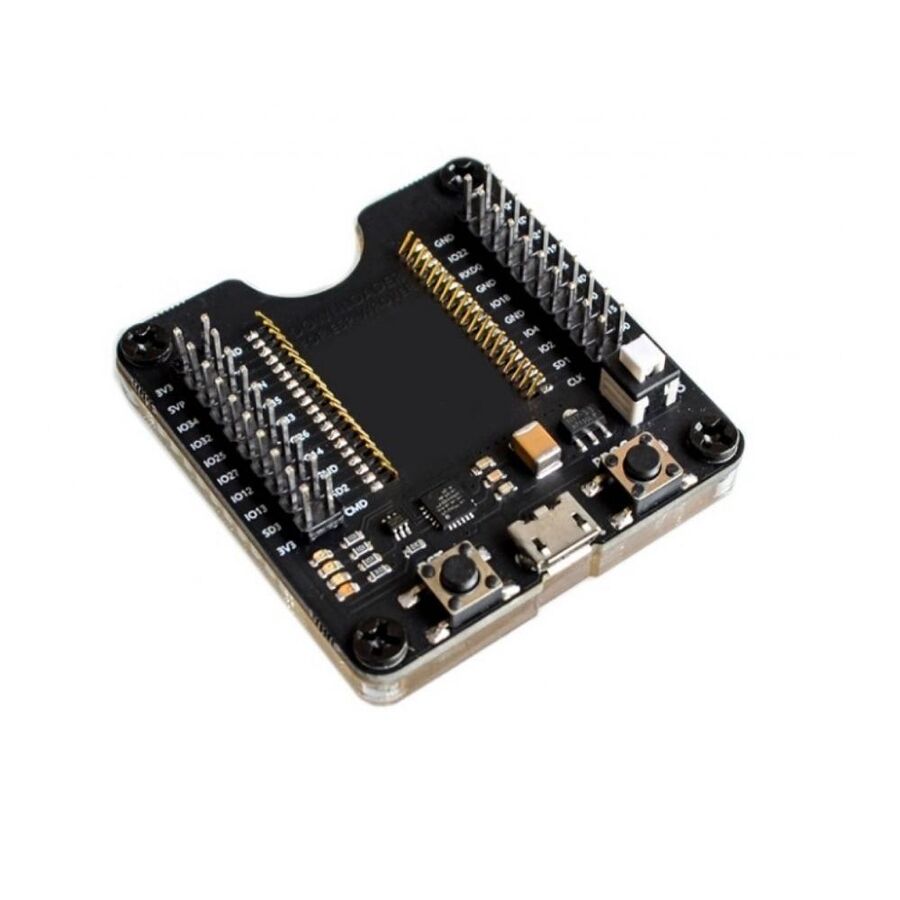

ESP32 Wrover Modül Adaptörü, ESP32 Wrover serisi modüllerin programlama, test ve geliştirme işlemlerini kolaylaştırmak için tasarlanmış kullanışlı bir adaptör kartıdır. Ürün içerisinde ESP32 modülü yer almaz; yalnızca adaptör kartı gönderilmektedir.

Kart üzerindeki tüm GPIO ve I/O pinleri dışarı aktarılmıştır. Bu sayede kullanıcılar, modül üzerinde hızlı bağlantılar yapabilir ve ürünü minimum sistem geliştirme kartı olarak değerlendirebilir. Geliştirme sürecinde kolay kullanım sunan yapı sayesinde prototipleme işlemleri daha pratik hale gelir.

Üzerinde bulunan CP2104 USB-UART dönüştürücü sayesinde bilgisayar ile stabil seri haberleşme sağlanır. Ayrıca tek tuş ile firmware yükleme desteği sayesinde yazılım yükleme işlemleri hızlı şekilde gerçekleştirilebilir.

Kart üzerinde iki farklı durum göstergesi bulunmaktadır:

• Mavi LED: Programlama/yazma modu göstergesi
• Yeşil LED: Seri port veri iletişim göstergesi

Programlama moduna geçildiğinde modülün IO0 pini otomatik olarak LOW seviyesine çekilir ve firmware yükleme işlemine hazır hale gelir.

ESP32 Wrover Modül Adaptörü - Teknik Özellikler

• ESP32 Wrover modülleri ile uyumlu yapı
• USB – Seri dönüştürücü çip
• Tek tuş ile otomatik yazılım yükleme desteği
• Tüm I/O pinlerine erişim imkanı
• Programlama ve haberleşme durum LED’leri
• Geliştirme ve test amaçlı kullanım için uygun
• Minimum sistem kartı olarak kullanılabilir
• Kart ölçüsü: 51 x 50 x 15 mm

Kullanım Adımları

• İşletim sisteminize uygun CP2104 sürücüsünü bilgisayarınıza kurun.
• ESP Flash Download Tool yazılımını indirerek yükleyin.
• ESP32 Wrover modülünü adaptör üzerine yerleştirin.
• Programlama moduna geçmek için modül düğmesine basılı tutarken güç anahtarını açın.
• Firmware yükleme yazılımında gerekli port ve yazılım ayarlarını yapılandırın.
• Yazma düğmesine uzun basın, ardından reset tuşuna kısa süreli basın.
• START butonuna tıklayarak firmware yükleme işlemini başlatın.

Programlama sırasında mavi LED aktif hale gelir ve modül veri yazımı için bekleme moduna geçer. ESP32 projelerinde hızlı geliştirme, test ve güvenilir yazılım yükleme işlemleri için ideal yardımcı kartlardan biridir.
