ESP32 Wroom Modül Adaptörü

ESP32 Wroom Modül Adaptörü

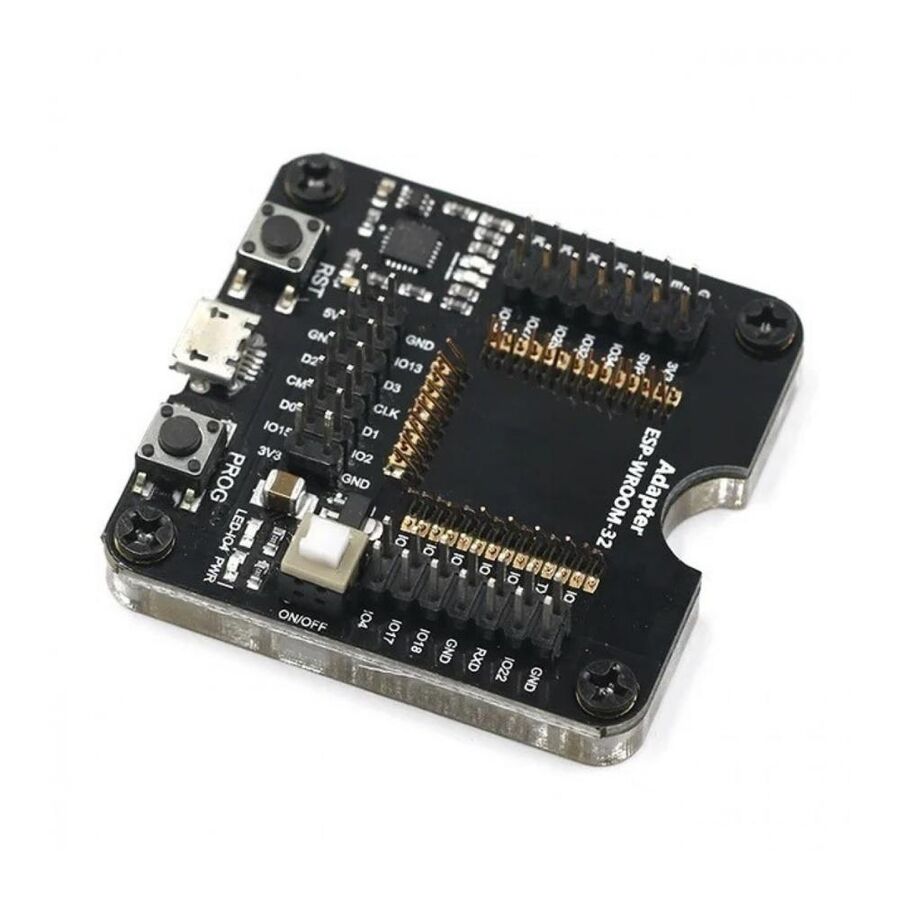

ESP32 Wroom Modül Adaptörü, ESP32 Wroom serisi modüllerin yazılım yükleme, test ve geliştirme işlemlerini kolaylaştırmak amacıyla geliştirilmiş pratik bir adaptör kartıdır. Ürün içerisinde ESP32 modülü bulunmamaktadır; yalnızca adaptör kartı gönderilmektedir.

Kart üzerindeki tüm GPIO ve I/O bağlantıları dışarı aktarılmıştır. Bu yapı sayesinde kullanıcılar prototipleme işlemlerini daha rahat gerçekleştirebilir ve kartı minimum sistem geliştirme platformu olarak kullanabilir. Geliştirme süreçlerinde hızlı bağlantı ve kolay erişim avantajı sunar.

Dahili CP2104 USB-UART dönüştürücü çipi sayesinde bilgisayar ile güvenilir seri haberleşme sağlanır. Tek tuş destekli otomatik programlama özelliği ile firmware yükleme işlemleri hızlı ve kolay şekilde yapılabilir.

Kart üzerinde çalışma durumunu göstermek için iki adet LED bulunmaktadır:

• Mavi LED: Programlama/yazma modu göstergesi
• Yeşil LED: Seri port veri iletişim göstergesi

Programlama moduna geçildiğinde ESP32 modülünün IO0 pini otomatik olarak LOW seviyesine çekilir ve yazılım yüklemeye hazır hale gelir.

ESP32 Wroom Modül Adaptörü - Teknik Özellikler

• ESP32 Wroom modülleri ile uyumlu
• CP2104 USB – UART dönüştürücü
• Tek tuş ile firmware yükleme desteği
• Tüm I/O pinlerine erişim imkanı
• Programlama ve seri haberleşme LED göstergeleri
• Minimum sistem geliştirme kartı olarak kullanılabilir
• Test ve prototipleme uygulamalarına uygun yapı
• Kart boyutu: 51 x 50 x 15 mm

Kullanım Adımları

• İBilgisayarınıza işletim sisteminize uygun CP2104 sürücüsünü yükleyin.
• ESP Flash Download Tool yazılımını indirip kurun.
• ESP32 Wroom modülünü adaptör kartına yerleştirin.
• Programlama moduna geçmek için modül düğmesine basılı tutarak güç anahtarını açın.
• Yazılım yükleme aracında gerekli firmware ve port ayarlarını yapılandırın.
• Yazma düğmesine uzun basın, ardından reset tuşuna kısa süre basın.
• START butonuna tıklayarak firmware yükleme işlemini başlatın.

Programlama sırasında mavi LED yanar ve modül veri yazımı için bekleme moduna geçer. ESP32 tabanlı projelerde hızlı geliştirme, güvenilir programlama ve kolay test süreçleri için kullanışlı bir adaptör çözümüdür.
