Esnek Piezo Film Titreşim Sensörü Gravity

Esnek Piezo Film Titreşim Sensörü

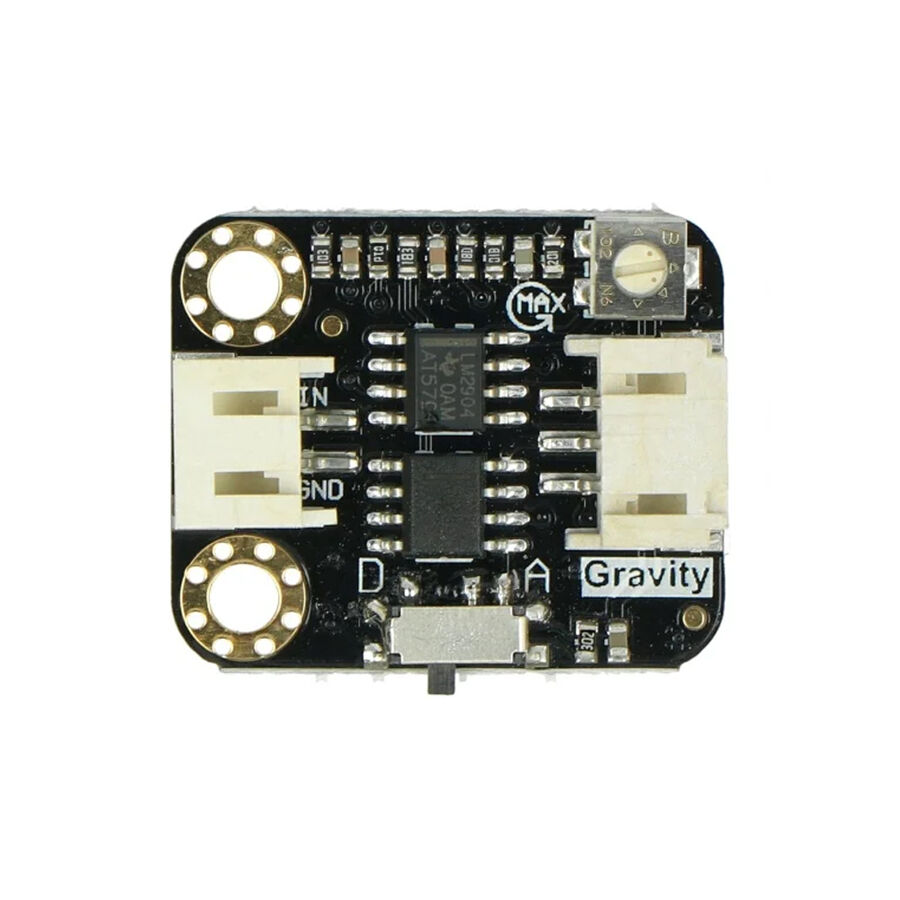

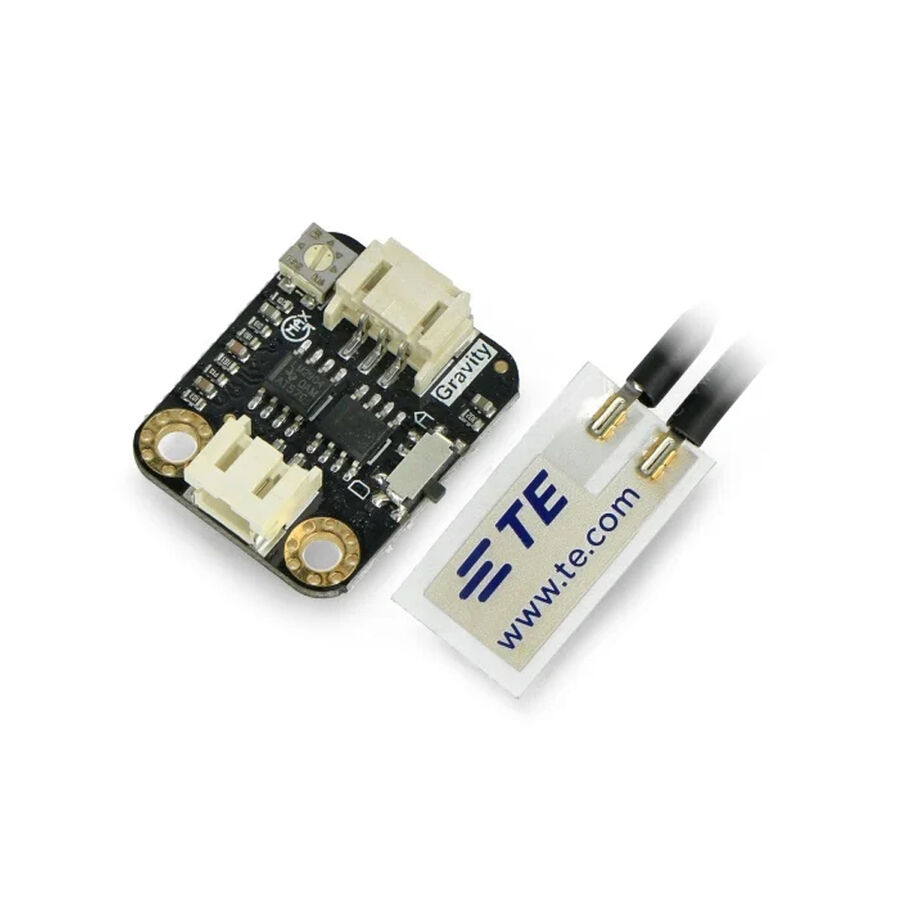

Piezo Film Titreşim Sensörü , Arduino uyumlu bir piezo film titreşim sensörüdür. Esnek piezo film ve dönüştürücü karttan oluşur. Sensör, titreşimi, esnekliği, darbeyi ve dokunmayı algılayabilir.

Film, ekran baskılı Ag-ink elektrotlarına sahip 28 um kalınlığında piezoelektrik PVDF polimer film içeren, 0.125 mm polyester substrata lamine edilmiş ve iki kıvrımlı kontak ile donatılmış esnek bir bileşendir. Piezo film mekanik nötr eksenden yer değiştirdiğinden ve bükülme piezo polimer içinde çok yüksek gerilme yarattığından, yüksek voltajlar (yaklaşık ± 90V) üretilir. Montaj doğrudan temasla yön değiştirdiğinde, cihaz esnek bir "anahtar" görevi görür ve üretilen çıktı, MOSFET veya CMOS aşamalarını doğrudan tetiklemek için yeterlidir.

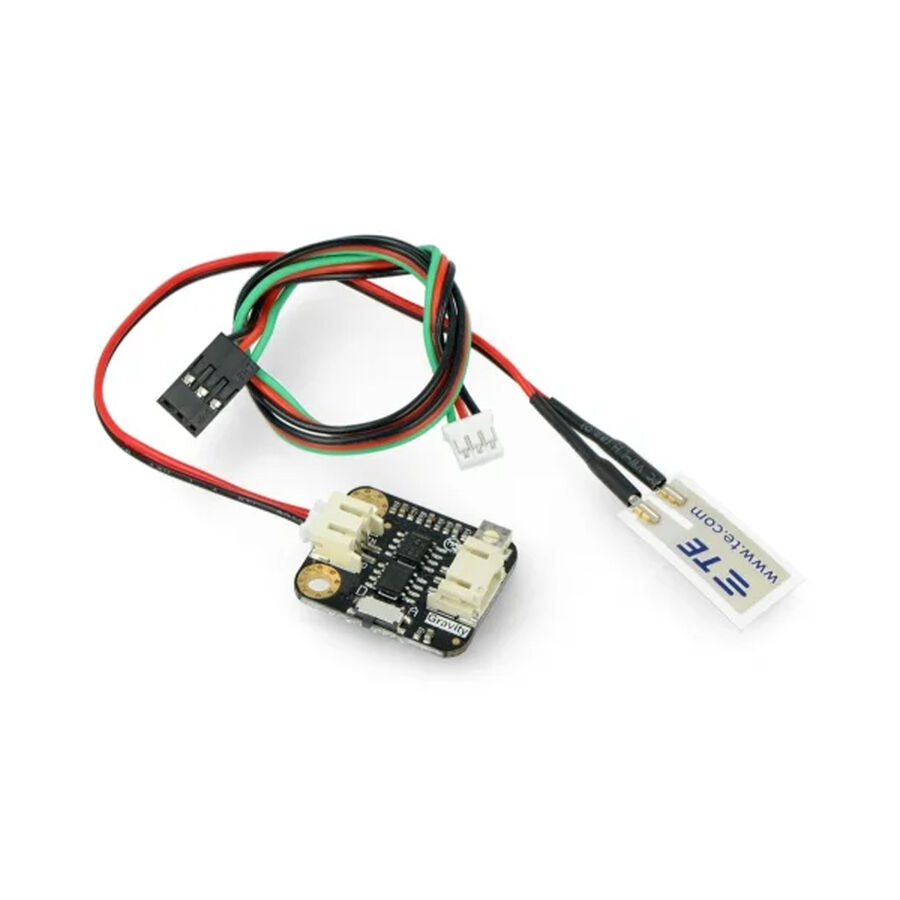

Modül, takması ve çalıştırması kolay evrensel Gravity 3Pin arayüzünü kullanır. Her türlü farklı uygulama için uygun olan Dijital ve Analog iki çıkış sinyali ile birlikte gelir. Piezo titreşim sensörü yalnızca güçlü darbeleri algılamakla kalmaz, aynı zamanda hafif titreşimleri de algılayabilir. Yerleşik bir hassasiyet ayar potansiyometresi vardır, çıkış eşik değerini artırmak / azaltmak için ayarlayabilirsiniz.

Ek olarak, piezo film sensörü geniş bir dinamik aralığa (0.001Hz ~ 1000MHz) sahiptir ve ayrıca mükemmel bir ölçüm performansını garanti eder.

Piezo Film Titreşim Sensörü Teknik Özellikler

Dökümanlar

• Wiki sayfasını inceleyiniz.
