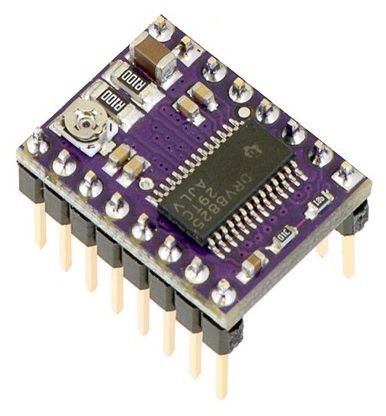

DRV8825 Step Motor Sürücü Devresi

DRV8825 Step motor sürücü entegresinin kullanıldığı bir devredir.

Entegre 8-45V ve azami 1,6 ampere kadar bipolar motorları sürebilmektedir. Devre üzerinde motora verilecek maksimum akım kontrolü için pot bulunmakta ve tam adım, yarım adım, çeyrek adım, 1/8 adım, 1/16 adım ve 1/32 adım kart üzerindeki 3 pin ile ayarlanabilmektedir. Ayrıca aşırı sıcaklık, kısadevre, düşük voltaj ve çapraz akım korumaları bulunduran devre üzerinde besleme regülatörü bulunduğundan ayrıca besleme gerektirmez. 0,1" (2,54mm) çift taraflı pinler ile gelen devrenin kontrolü Yön ve step pinleri ile Arduino veya mikro işlemcinize kolayca uygulanabilir.

DRV8825 Step Motor Sürücü Devresi Özellikleri

  • Motor besleme Voltajı: 8,2-45V
  • Motor besleme akımı (soğutmasız): <1,2A
  • Kontrol voltajı: "0"-0 - "1"-2,5-5V
  • Boyutlar: 20,32mm X  15,24mm
  • Pin Aralığı: 2,54mm (0,1")
  • Lojik besleme: kart üzerinde
  • PCB Tipi: 4 Katlı

Adım Kontrolü:



Adım kontrolü


Dikkat

  • Motor beslemesi 12volt dahi olsa motor bobini 35volt üzeri voltaj üretebileceinden motor beslemesi üzerine 47-100uF/35volt kondansatör bağlanması önemle tavsiye edilir.
  • Motor çalışırken bağlantıların sökülmesi veya takılması sürücüyü yakabilir. Bağlantıları besleme kapalı iken yapınız.
  • DRV8825 entegresi 1A üzerinde el yakacak derecede ısınacağından her zaman küçük bir soğutucu bağlanması tavsiye edilir.

Sema 1

Sema 2



" ["DOCUMENT_INFO"]=> string(0) "" ["WARRANTY_INFO"]=> string(0) "" ["DELIVERY_INFO"]=> string(0) "" ["WAREHOUSE"]=> string(14) "D0841 - İthal" ["DELIVERY_DAY"]=> string(0) "" ["IS_VIDEO_ACTIVE"]=> string(1) "0" ["NOTES"]=> string(0) "" ["TOTAL_SALES"]=> string(4) "1183" ["SEO_TITLE"]=> string(78) "DRV8825 Step Motor Sürücü Devresi Uygun Fiyatıyla Satın Al - Direnc.net®" ["SEO_KEYWORDS"]=> string(0) "" ["SEO_DESCRIPTION"]=> string(258) "DRV8825 Step Motor Sürücü Devresi ürününü uygun fiyatı, hızlı kargo seçeneği ile Sürücü ve Kontrol Kartları kategorisinden online olarak Türkiye'nin en büyük elektronik komponent satış sitesi Direnc.net® 'ten hemen satın alabilirsiniz." ["TAGS"]=> array(1) { [0]=> array(2) { ["URL"]=> string(20) "arduino-motor-surucu" ["TITLE"]=> string(30) "arduino motor sürücü kartı" } } ["IS_ORDER_NOTE_ACTIVE"]=> bool(false) ["IS_CASH_POINT_ACTIVE"]=> bool(false) ["IS_RELATED_PRODUCTS_ACTIVE"]=> bool(false) ["IS_POPUP_PHOTO_ACTIVE"]=> string(1) "1" ["DISPLAY_GAIN"]=> bool(false) }

DRV8825 Step Motor Sürücü Devresi

Marka/Menşei: China
Stok Kodu : DSTK3697
9,79 TL +KDV
11,55 TL KDV Dahil
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Resimler
  • DRV8825 Step Motor Sürücü Devresi

    DRV8825 Step motor sürücü entegresinin kullanıldığı bir devredir.

    Entegre 8-45V ve azami 1,6 ampere kadar bipolar motorları sürebilmektedir. Devre üzerinde motora verilecek maksimum akım kontrolü için pot bulunmakta ve tam adım, yarım adım, çeyrek adım, 1/8 adım, 1/16 adım ve 1/32 adım kart üzerindeki 3 pin ile ayarlanabilmektedir. Ayrıca aşırı sıcaklık, kısadevre, düşük voltaj ve çapraz akım korumaları bulunduran devre üzerinde besleme regülatörü bulunduğundan ayrıca besleme gerektirmez. 0,1" (2,54mm) çift taraflı pinler ile gelen devrenin kontrolü Yön ve step pinleri ile Arduino veya mikro işlemcinize kolayca uygulanabilir.

    DRV8825 Step Motor Sürücü Devresi Özellikleri

    • Motor besleme Voltajı: 8,2-45V
    • Motor besleme akımı (soğutmasız): <1,2A
    • Kontrol voltajı: "0"-0 - "1"-2,5-5V
    • Boyutlar: 20,32mm X  15,24mm
    • Pin Aralığı: 2,54mm (0,1")
    • Lojik besleme: kart üzerinde
    • PCB Tipi: 4 Katlı

    Adım Kontrolü:



    Adım kontrolü


    Dikkat

    • Motor beslemesi 12volt dahi olsa motor bobini 35volt üzeri voltaj üretebileceinden motor beslemesi üzerine 47-100uF/35volt kondansatör bağlanması önemle tavsiye edilir.
    • Motor çalışırken bağlantıların sökülmesi veya takılması sürücüyü yakabilir. Bağlantıları besleme kapalı iken yapınız.
    • DRV8825 entegresi 1A üzerinde el yakacak derecede ısınacağından her zaman küçük bir soğutucu bağlanması tavsiye edilir.

    Sema 1

    Sema 2
