D24V3ALV Voltaj Düşürücü Regülatör Devresi - X

D24V3ALV Voltaj Düşürücü Regülatör Devresi - Pololu - 2101

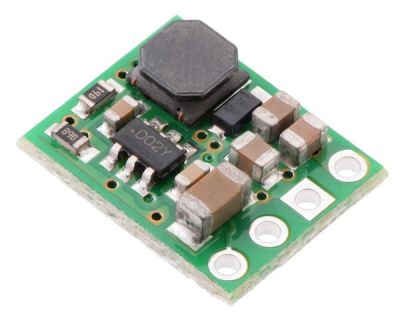

Pololu D24V3ALV -2101 ürünü bir voltaj düşürücü yani regülatördür. 4.5-42 Volt aralığındaki giriş gerilimini 4-7.5 Volt aralığında düşürür. 300 mA çıkış akımına sahip devrede çıkış voltajını kart üzerinde yer alan trimpot ile kolayca değiştirebilirsiniz. Minimal boyutları ile projelerinizde yer kaplamaz.Yüksek akıma maruz kaldığında ya da fazla ısındığında devre kendini kapatarak korur.

D24V3ALV Voltaj Düşürücü Regülatör Devresi - Pololu - 2101 Teknik Özellikleri:

• Giriş Voltajı : 4.5 V - 42 V
• Çıkış Voltajı : 4 V - 7.5 V
• Çıkış Akımı : 300 mA
• Anahtarlama Frekansı : 500 kHz
• Boyutları : 1.5 × 1 cm

D24V3ALV Voltaj Düşürücü Regülatör Devresi - Pololu - 2101 Pin Bağlantısı:

• Vin Pini: Voltaj girişidir. 4.5-42 volt arasında giriş yapabilirsiniz.
• GND Pini: Toprak hattıdır. Giriş ve çıkış toprak( - ) hattı ortaktır. Güç kaynağınızın "-" ucunu ve çıkış hattınızın "-" ucunu bu pine bağlamalısınız.
• Vout Pini: Voltaj çıkışıdır. Trimpot ile ayarladığınız 4-7.5 V arasındaki değer buradan okuyabilirsiniz.
• Kapatma(SHDN) Pini: Devrenin çalışır durumda olması için bu pine sürekli olarak 2.5V ve üstü gerilim gelmesi gerekmektedir. Voltaj kesildiği takdirde devre kendisini kapatacaktır. Bu pin regülatörün diğer modüller tarafından kontrol edilmesi için konulmuştur. Dilerseniz Vin pini ile kısa devre yaparak bu pini etkisiz hale getirebilirsiniz.
