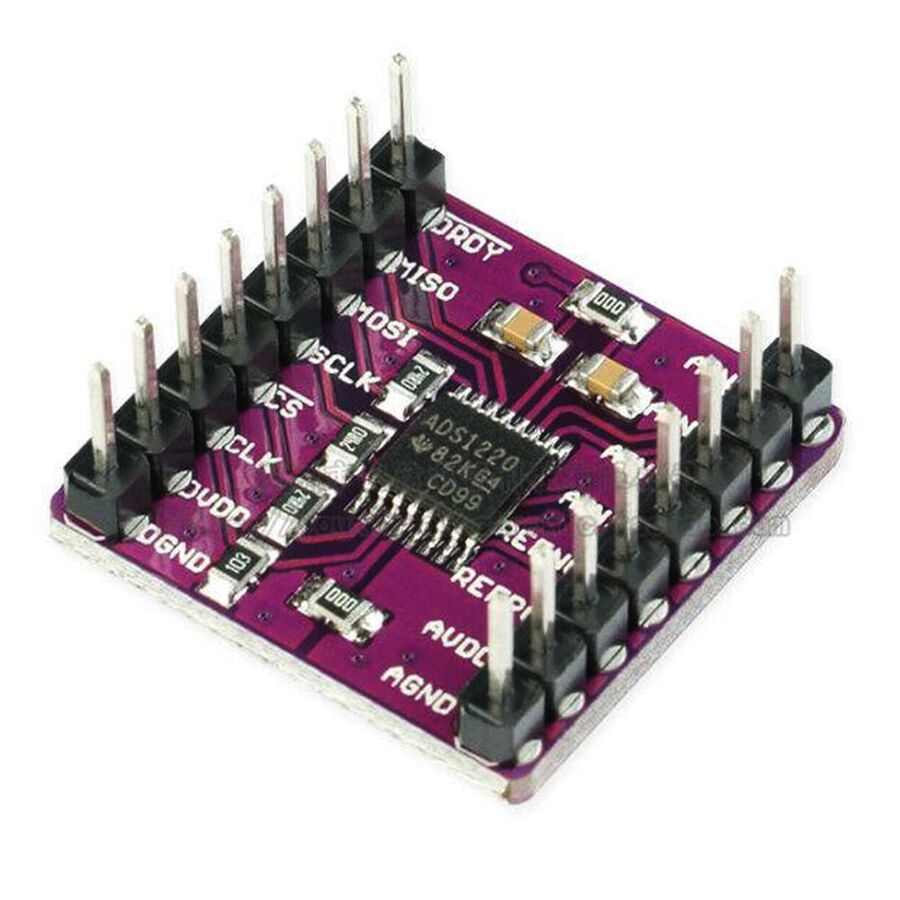

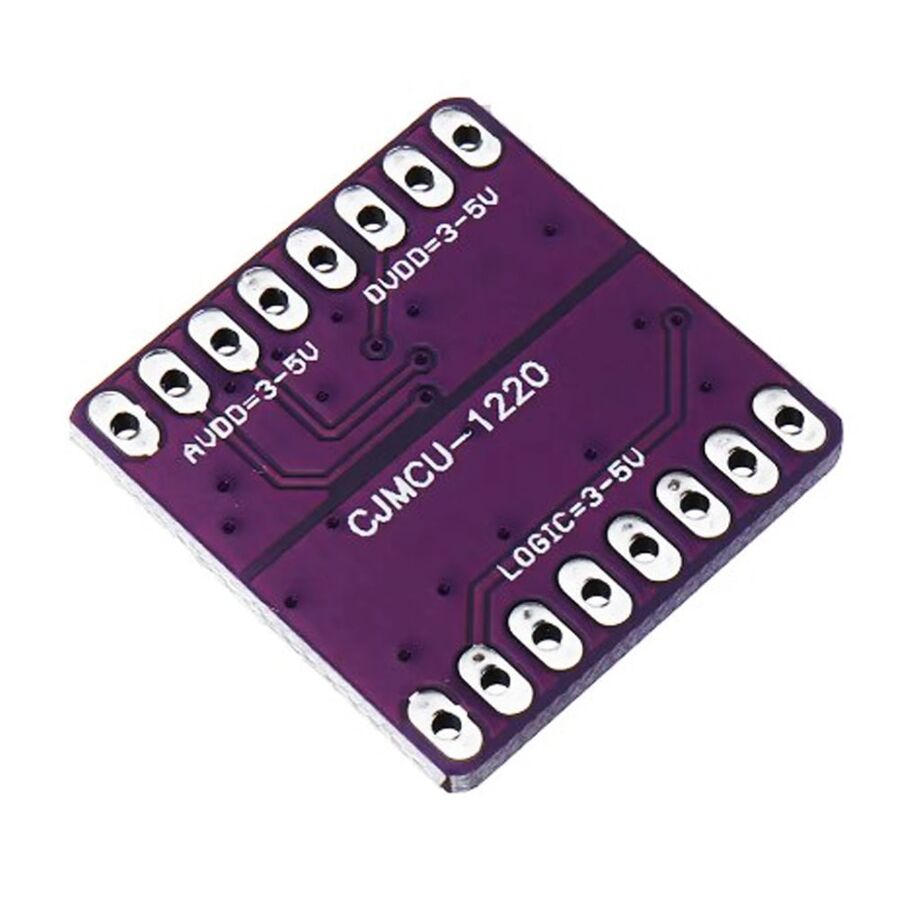

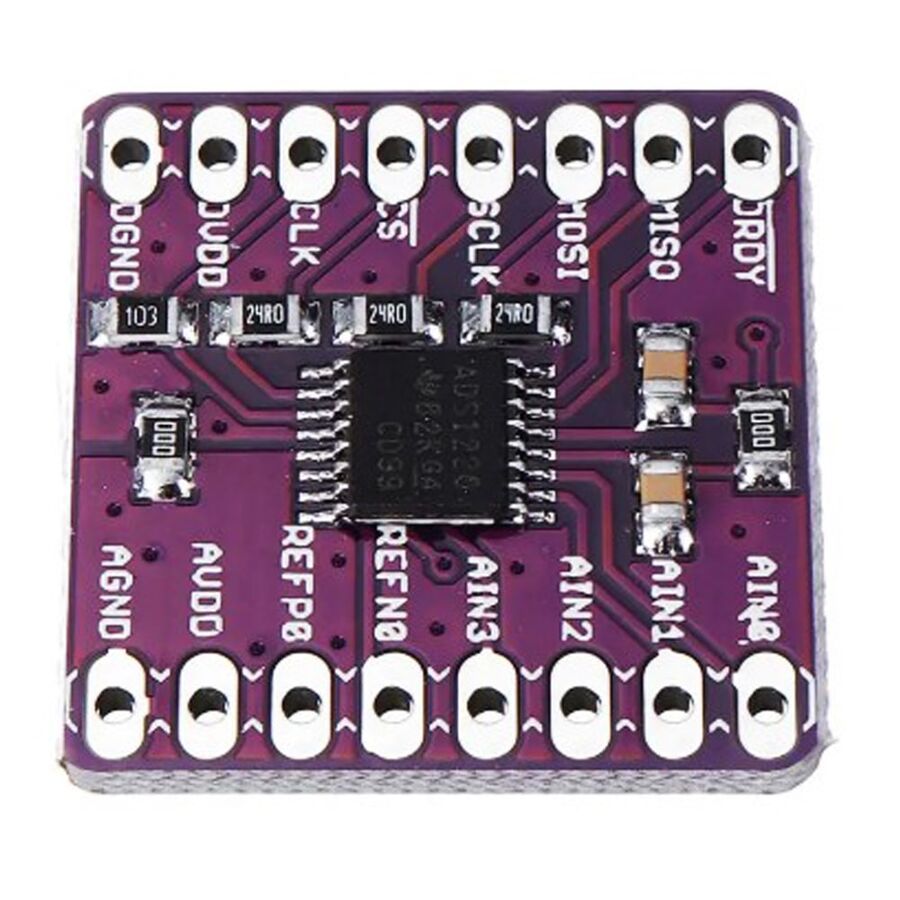

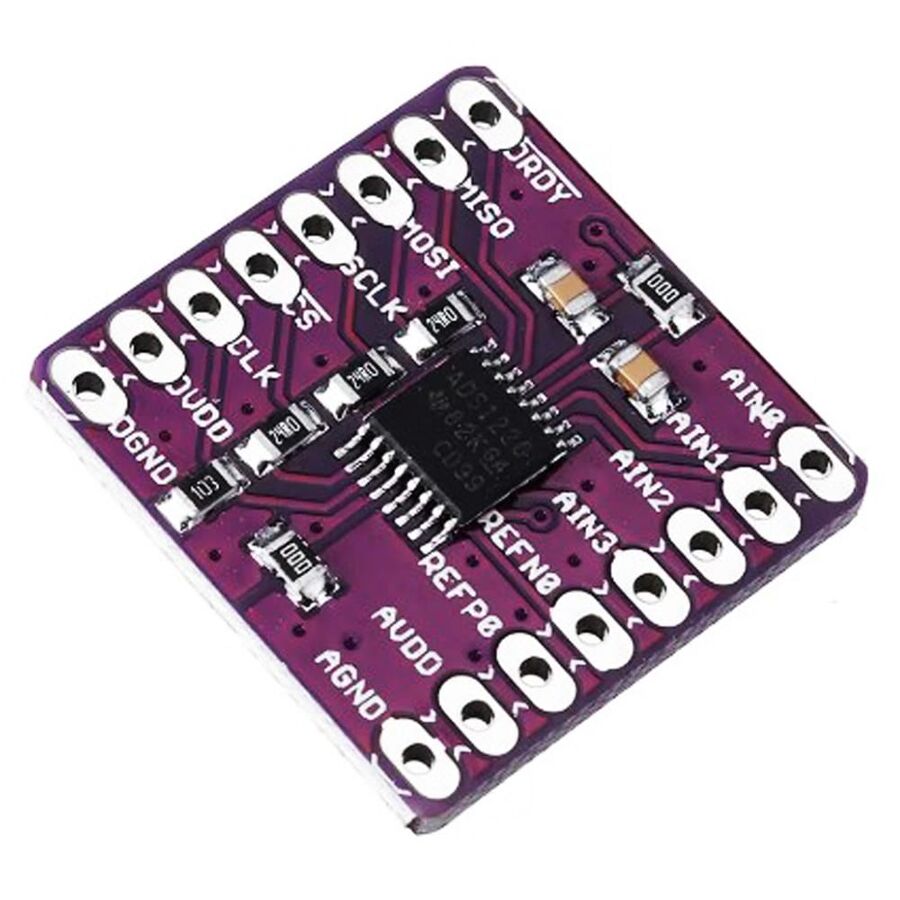

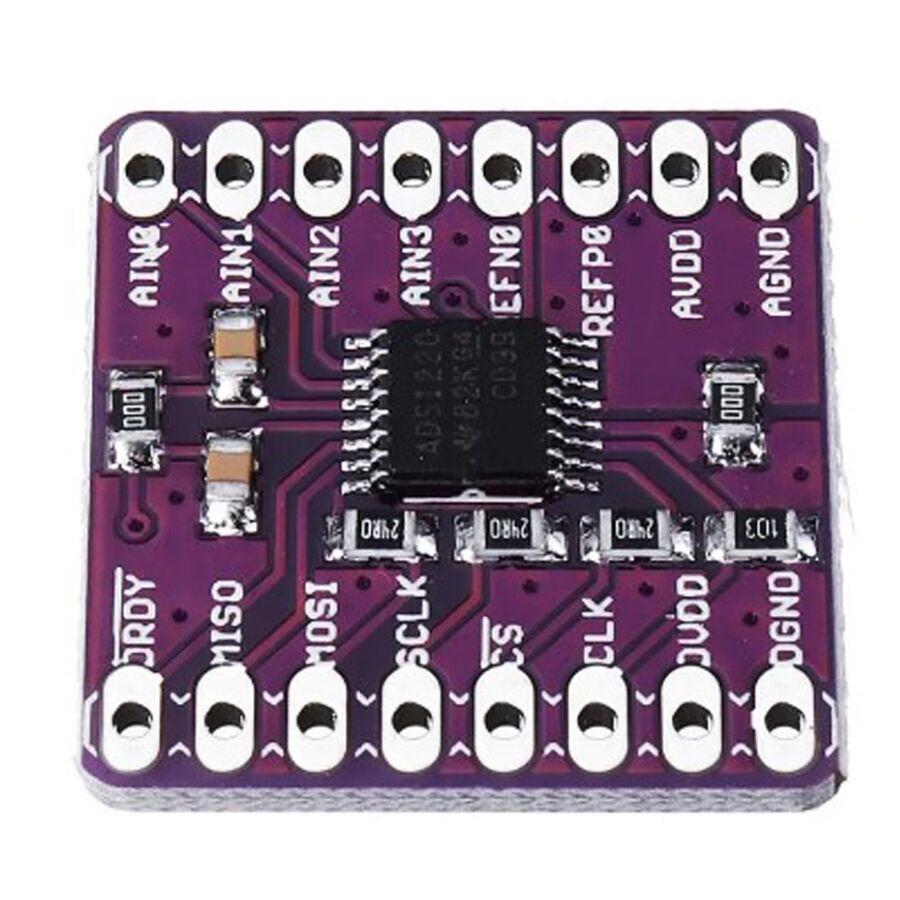

CJMCU-1220 Analog-Dijital 24 Bit I2C ADC Dönüştürücü Sensör Modülü

Marka/Menşei: China
Stok Kodu : 14483

93,57 TL +KDV
110,41 TL KDV Dahil
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Resimler
  • ADS1220 Dönüştürücü Sensör Modülü


    ADS1220, küçük sensör sinyallerini ölçen uygulamalarda sistem maliyetini ve bileşen sayısını azaltmak için birçok entegre özellik sunan hassas, 24 bit, analog-dijital dönüştürücü modülüdür. (ADC)

    Cihaz, esnek bir giriş çoklayıcı (MUX), düşük gürültülü, programlanabilir bir kazanç amplifikatörü (PGA), iki programlanabilir uyarma akımı kaynağı, bir voltaj referansı, bir osilatör, bir düşük-taraf şalteri vasıtasıyla iki farklı veya dört tek uçlu girişe sahiptir.

    ADS1220 Dönüştürücü Sensör Modülü, tek döngülü çözümlemeyle saniyede 2000 örneğe kadar (SPS) veri hızında dönüşüm yapabilir. 20 SPS'de, dijital filtre gürültülü endüstriyel uygulamalar için eşzamanlı 50 Hz ve 60 Hz reddetme sunar. Dahili PGA, 128 V / V'a varan kazançlar sunar. Bu PGA ADS1220'yi direnç sıcaklık detektörleri (RTD'ler), termokupllar, termistörler ve dirençli köprü sensörleri gibi küçük sensör sinyallerini ölçen uygulamalar için ideal kılar. Cihaz, PGA'yı kullanırken sahte veya tamamen farklı sinyallerin ölçümünü destekler. Alternatif olarak, cihaz hala yüksek giriş empedansı sağlarken ve tek uçlu ölçümler için izin vererek 4 V / V'ye kadar kazanırken dahili PGA'yı atlayacak şekilde yapılandırılabilir.

    PGA devre dışıyken görev döngüsü modunda çalışırken, güç tüketimi 120 µA kadar düşüktür. ADS1220, kurşunsuz bir VQFN-16 veya bir TSSOP-16 paketinde sunulur ve –40 ° C ila + 125 ° C sıcaklık aralığında belirtilir.

    CJMCU-1220 ADS1220 Dönüştürücü Sensör Modülü Teknik Özellikleri


    Üretici Firma China
    Ürün Kategorisi ADC Dönüştürücü Sensör Modülü
    Seri ADS1220
    Düşük Akım Tüketimi Görev Döngüsü Modunda 120 μA (tipik) Kadar Düşük
    Geniş Besleme Aralığı 2.3 V - 5.5 V
    Programlanabilir Kazanç 1 V / V ile 128 V / V
    Programlanabilir Veri Hızları 2 kSPS'ye kadar
    Çözünürlük 20-Bit
    Reddetme Tek Döngeli Yerleştirme Dijital Filtreli 20 SPS'de Eşzamanlı 50 Hz ve 60 Hz
    Giriş İki Diferansiyel veya Dört Tek Uçlu
    Çift Eşlenmiş Programlanabilir Akım Kaynakları 10 μA ile 1.5 mA
    Dahili 2.048-V Referansı 5 ppm / ° C (tip) Sürüklenme
    Osilatör Dahili % 2 Doğru Osilatör
    Dahili Sıcaklık Sensörü 0,5 ° C (tip) Doğruluk
    Arayüz SPI Uyumlu (Mod 1)

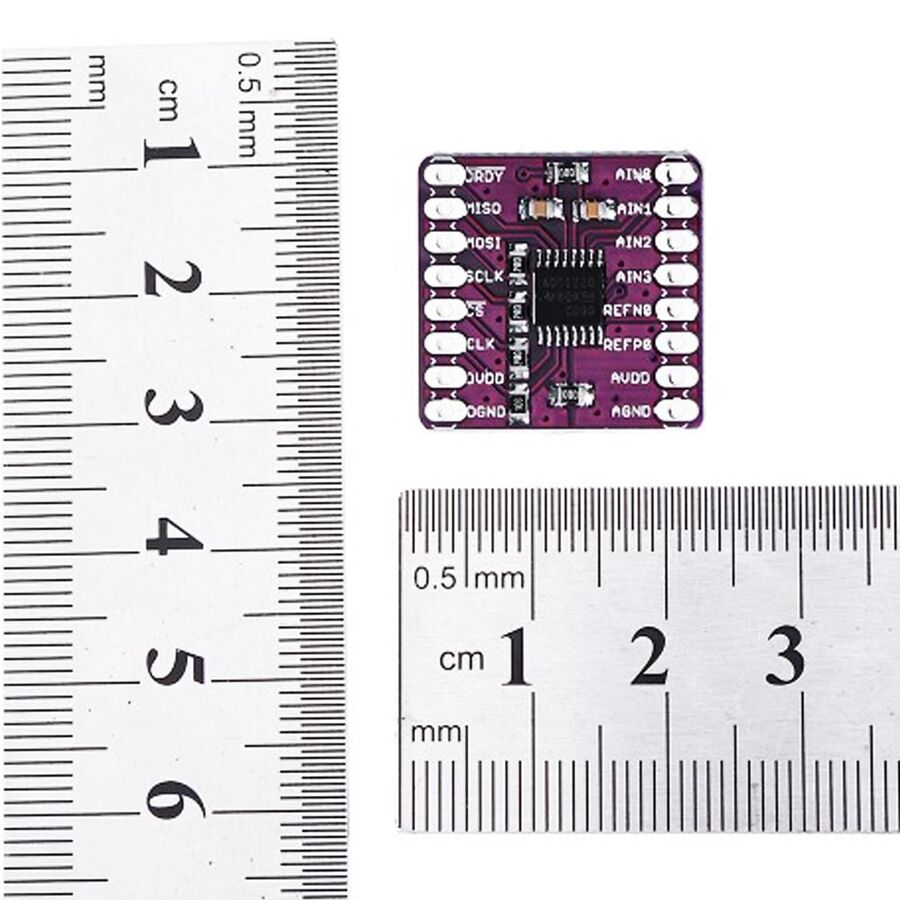

    Paket 3,5 mm x 3,5 mm x 0,9 mm VQFN

    Uygulamalar:


    • Sıcaklık Sensör Ölçümleri:

      Termistörler

      Termokupullar

      Dirençli Sıcaklık Dedektörleri (RTD'ler): 2-, 3- veya 4 Telli Tipler

    • Dirençli Köprü Sensör Ölçümler:

      Basınç sensörleri

      Gerilim Ölçerler

      Ağır Tartılar

    • Taşınabilir Aletler

    • Fabrika Otomasyonu ve Proses Kontrolü

    Paket İçeriği:

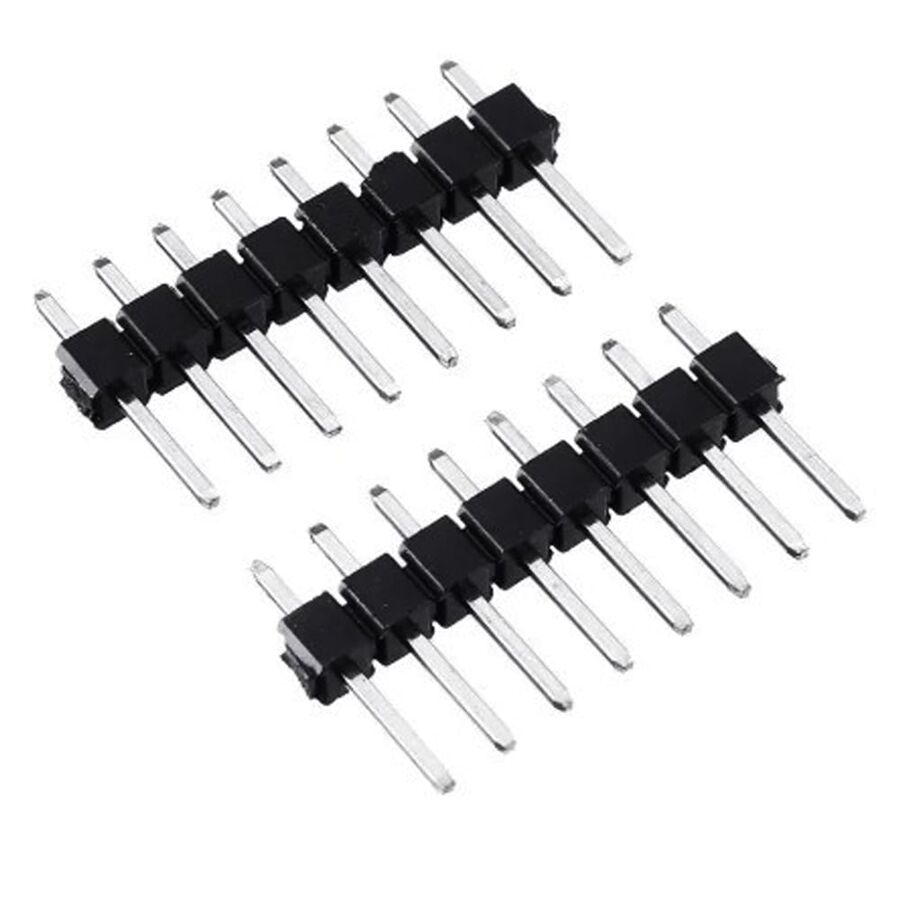

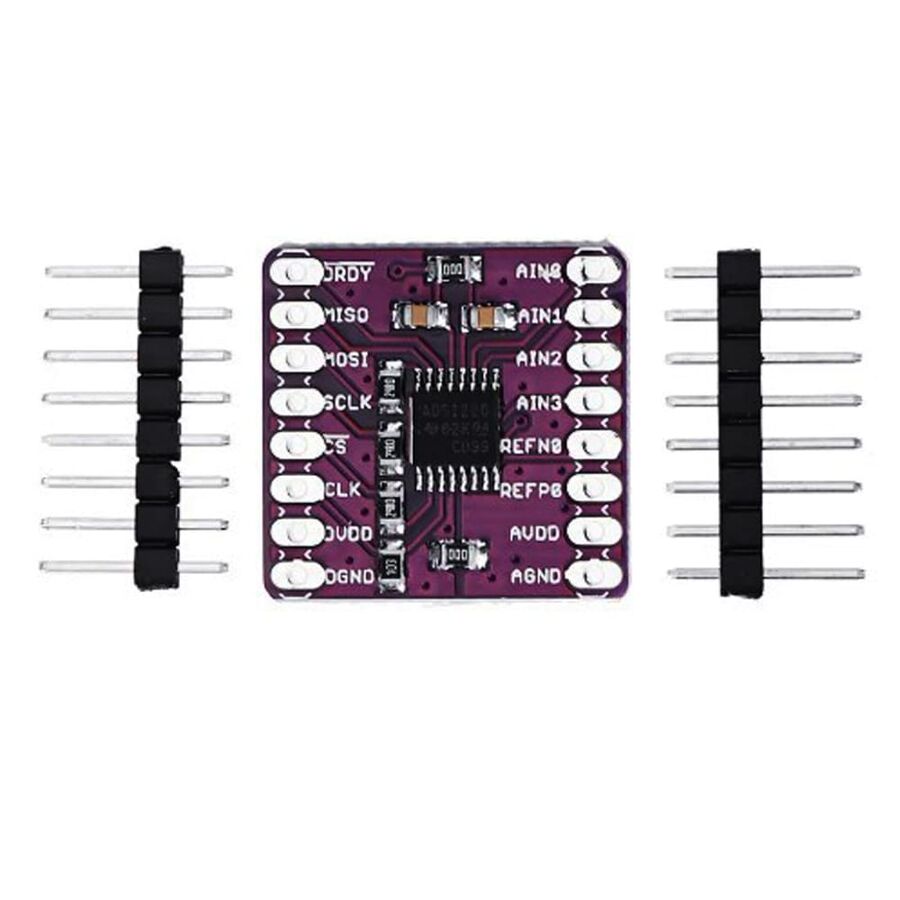

    • 1 x CJMCU-1220
