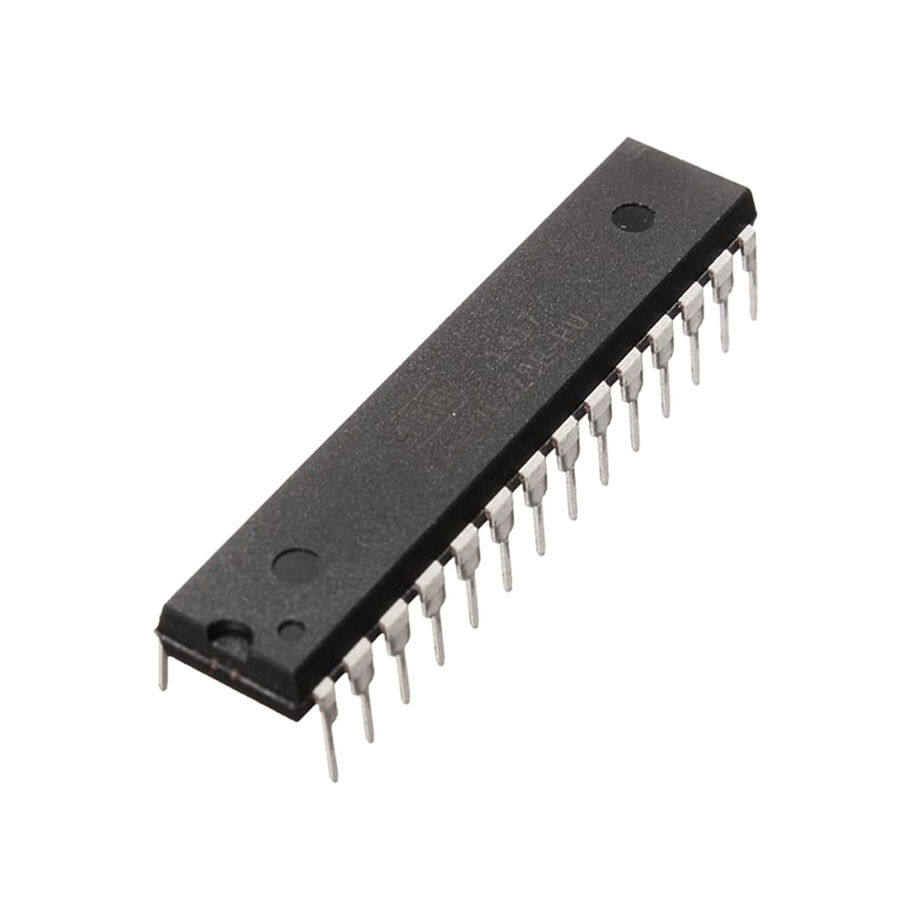

ATMEGA328P-PU 8-Bit 20MHz Mikrodenetleyici DIP-28

ATMEGA328P-PU 8-Bit 20MHz Mikrodenetleyici

ATMEGA328P-PU mikrodenetleyici, 20 MHz’e kadar çalışan 8-bit AVR RISC çekirdeğiyle sensör takibi, veri işleme ve elektronik kontrol uygulamalarında kullanılabilir. 32 KB Flash program belleği, uygulama yazılımı için alan sunarken 2 KB RAM, çalışma değişkenlerini ve haberleşme verilerini tutar. Dahili 1 KB EEPROM, kullanıcı ayarları ve kalibrasyon değerlerinin güç kesildiğinde korunmasını sağlayarak harici bellek ihtiyacını azaltabilir.

DIP-28 paketindeki ATMEGA328P-PU, altı kanallı 10-bit ADC birimiyle analog sensörlerden ve potansiyometrelerden gelen gerilimlerin okunmasını destekler. USART, SPI ve I²C uyumlu TWI arayüzleri, ekranlar ve diğer çevre birimleriyle haberleşme sağlar. Üç zamanlayıcı/sayıcı ve altı PWM kanalı; periyodik ölçüm, darbe sayımı, LED parlaklık ayarı ve uygun sürücü devreleri üzerinden motor kontrolü için kullanılabilir.

THT montaja uygun ATMEGA328P-PU, breadboard ve uygun entegre soketleri üzerinde kullanılabilen DIP-28 yapısıyla prototip geliştirmeyi kolaylaştırır. 23 programlanabilir giriş/çıkış hattına sahip ürün, 1,8–5,5 V besleme aralığında ve -40 °C ile +85 °C sıcaklıklarda çalışır. Maksimum 20 MHz hız için 4,5–5,5 V besleme ve uygun saat kaynağı gerekir. picoPower özellikleri ve uyku modları, bekleme sırasında enerji tüketiminin azaltılmasına yardımcı olur.

ATMEGA328P-PU, soketli Arduino Uno R3 kartında kullanılan mikrodenetleyicidir ve Arduino projelerinin bağımsız devrelere taşınmasında değerlendirilebilir. Uygun besleme, 16 MHz saat devresi ve bağlantılar hazırlanarak Arduino IDE ile geliştirilen yazılımlar çalıştırılabilir. Seri bağlantı üzerinden kod yüklemek için Arduino bootloader’ının yüklü olması gerekir; bootloader, uyumlu bir ISP programlayıcı veya programlayıcı olarak yapılandırılmış başka bir Arduino ile yüklenebilir. Ürünün bootloader yüklü olarak sunulup sunulmadığı ayrıca kontrol edilmelidir.

ATMEGA328P-PU 8-Bit 20MHz Mikrodenetleyici Teknik Özellikleri

Dökümanlar

• ATMEGA8AP-PU Datasheet dosyasını inceleyiniz.
