Arduino Motor Shield - L293D

Motor Shield - Arduino

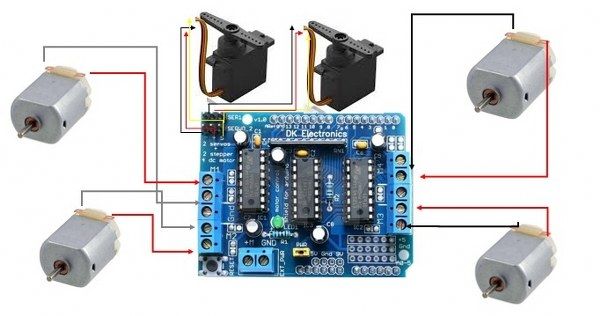

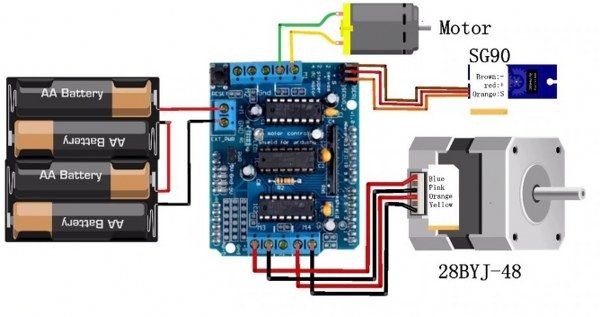

Motor Shield en çok kullanılan Arduino shield çeşitlerindendir. Kart ile 4 adet DC motor, 2 adet step motor veya 2 adet servo motor kontrol edebilirsiniz. 4.5-36V arası motorlar için kullanılabilir.

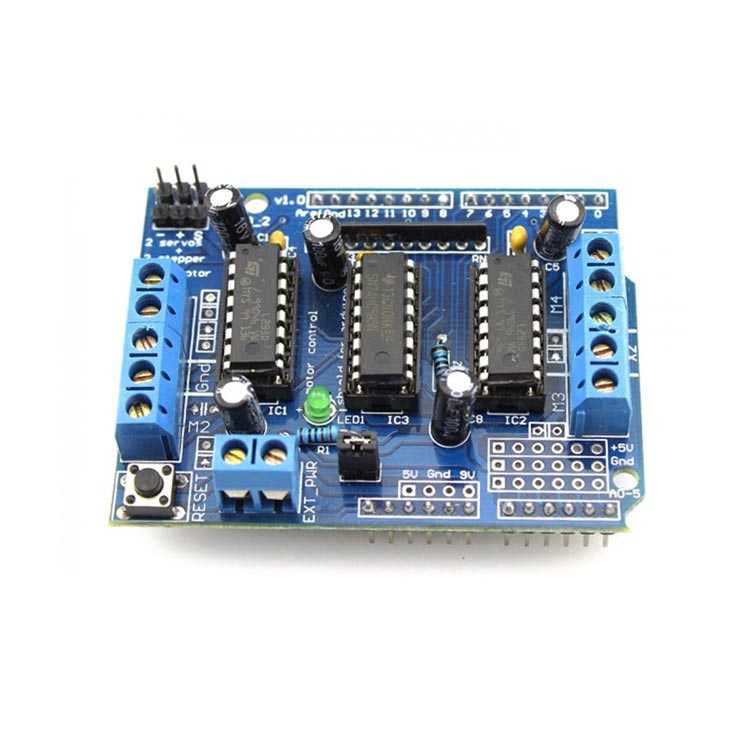

Arduino Motor Shield L293D, Arduino kartıyla iki adede kadar DC motoru veya bir step motoru kontrol etmenizi sağlayan özel bir baskılı devre kartıdır (PCB). Kanal başına 600 mA'ya kadar sürekli akım sağlayabilen L293D motor sürücü entegresini temel alır. Kalkan ayrıca, motorları Arduino'nuzdan yalnızca dört dijital pin ile kontrol etmenize olanak tanıyan bir 74HC595 kaydırma yazmacı içerir.

Arduino Motor Shield Teknik Özellikleri

• 4 Kanal Çift Yönlü DC Motor
• 4.5-36 V Arası Motorların Kontrolü
• 0.6A Sürekli Akım(1.2A max)
• Reset Butonu
• L293D Entegre
• Motor Beslemesi İçin Harici Güç Girişi

Dökümanlar

• Kullanım Klavuzu dosyasını inceleyiniz.
• AFMotor Kütüphanesi dosyasını inceleyiniz.
• Kart Şemasını inceleyiniz.
