SIM808 Arduino - Raspberry Pi GSM - GPS - GPRS Geliştirme Modülü (IMEI No Kayıtlıdır)

Arduino - Raspberry Pİ GSM - GPS - GPRS Geliştirme Modülü (IMEI No Kayıtlıdır)

Bu GSM - GPS - GPRS Geliştirme Modülünü Arduino ve Raspberry Pi  ile kullanabilirsiniz.

Türkiye’de yasal IMEI kaydı bulunan bu modül ile basit Telefon, SMS işlevli uygulamalardan, araç takibi, M2M uygulamaları ve aklınıza gelebilecek tüm GSM/GPS/GPRS işlemleri geliştirebilirsiniz. Üzerindeki 3 ayrı girişten, besleme yapılabilmektedir:

1. DC044 girişinden 5-26V ile,
2. 3.7-4.2V Lipo/Lion pil ile,
3. Vin girişinden 5-26V ile besleme yapılabilmektedir.

Yapılacak beslemenin 2A güce sahip olmasına dikkat ediniz. Modül SIM808, AT komutları kullanılarak programlanır.

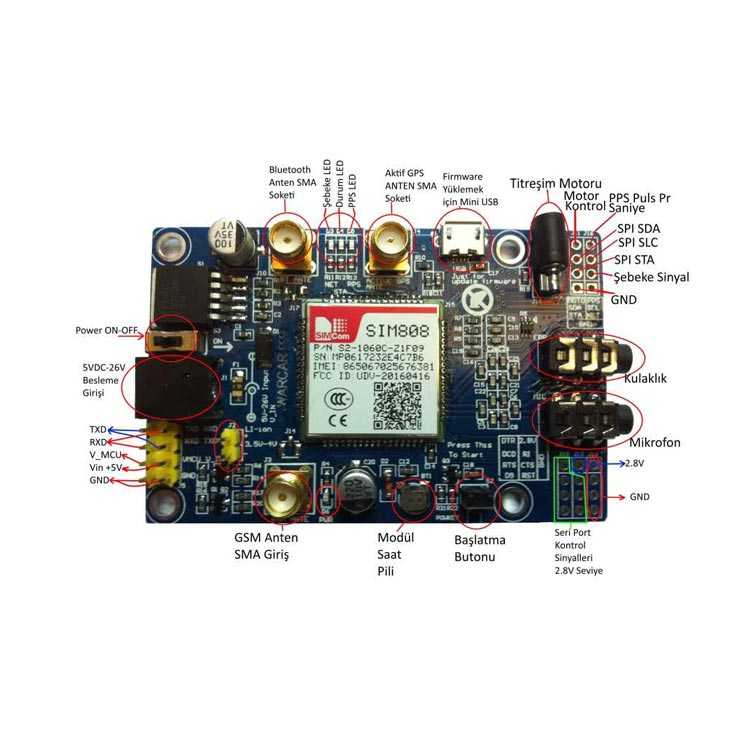

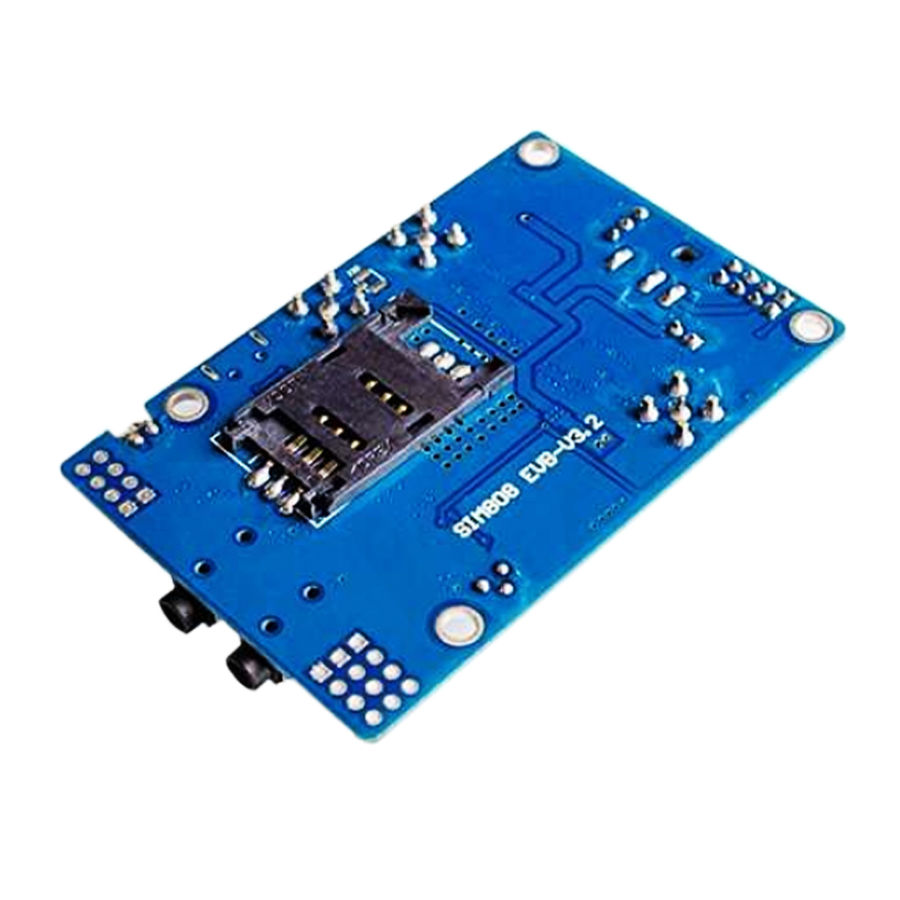

Power düğmesi modülün gücünü açıp kapatır. Power ON durumuna getirilince Power Led yanar.  Ayrıca modülü başlatmak için modülün yan tarafındaki butona 2 saniye kadar basılarak aktif hale getirilir ve diğer 3 LED yanar ve bu ledlerden birisi yanıp sönmeye başlar bu da SIM808 çalışmaya başladığı anlamına gelir. SIM yuvası Modülün altında yer almaktadır.

GSM, GPS antenleri ve SIM kartı düzgün takıldığı taktirde LED 3 saniyede bir yanıp sönecektir. Bu da Modülün şebekeye bağlandığının işaretidir. Böylece bir çağrı yaptırabilir veya diğer işlemler yaptırabilirsiniz.

Titreşim motoru da bulunduran modül 5V ile çalışmakta olup modülün sağ üst köşesinde bulunan pim ile kontrol edilir. Üzerinde Bluetooth da bulunduran SIM808, AT komutları ile kontrol edilir.

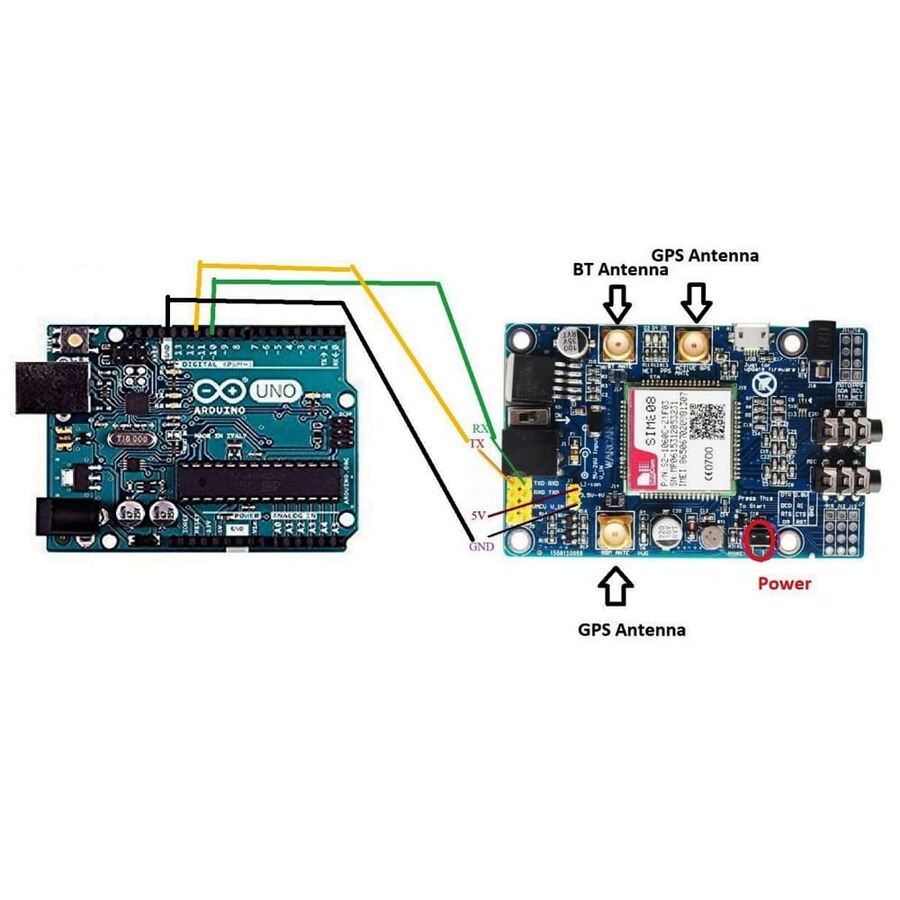

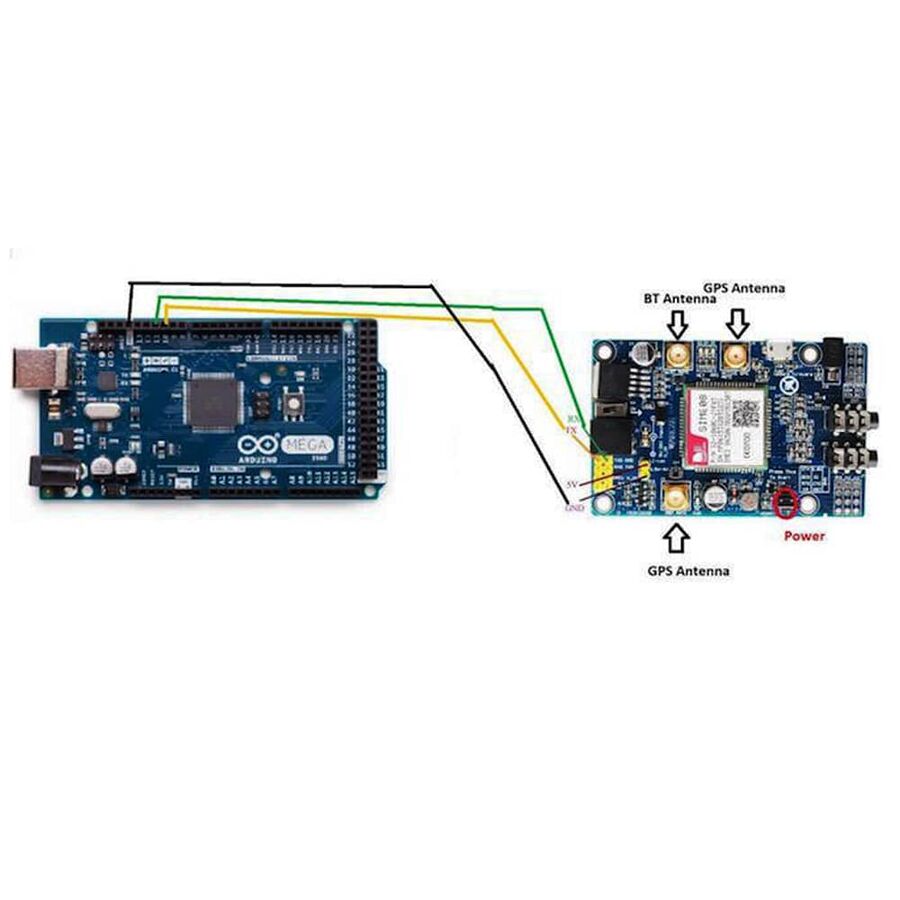

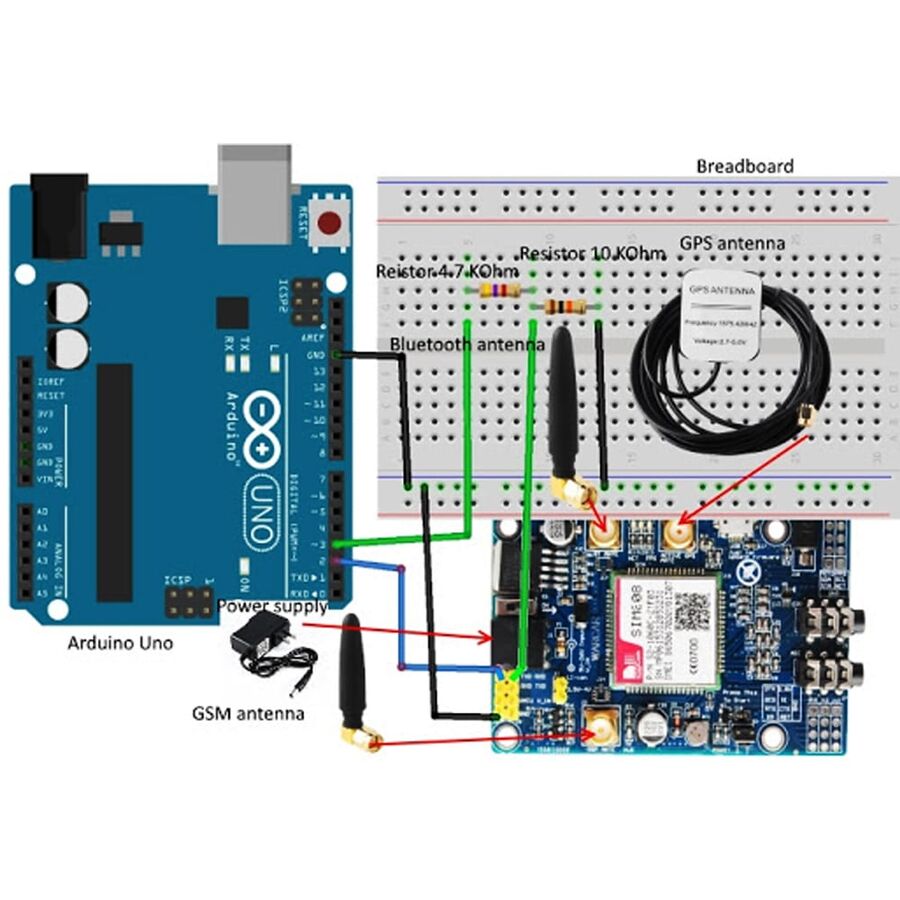

SIM8080 modülü Arduino ve Raspberry pi ile Rx-Tx ve GND pimleri kullanılarak haberleşme yapılır. Burada dikkat edilecek konu; işlemci sisteminiz 1.25V / 3.3V / 5V kullanıyor ise VMCU pimini bu sistemin 1.25V / 3.3V veya 5V beslemesine bağlamanız gerekir. Zira SIM808 modülü üzerindeki seviye çevirici VMCU ile Rx/Tx pimlerinin bu seviyede çalışmasını sağlar. USB soketi sadece Firmware güncellenmesi için kullanılmaktadır.

Not: Bu modülde GSM ve GPS için gerekli antenler dahildir, Bluetooth anteni dahil değildir.

Arduino ve Raspberry Pi GSM - GPS - GPRS Geliştirme Modülü Özellikleri

• Maksimum akım: 2A
• Uyku modu Akımı: <2mA
• Boyutlar: 79.5mm X 50mm X 15mm
• Ağırlık: 70g
• Frekans Bandı : Quad-Band 850/900/1800/1900MHz
• GPRS Bağlantı sınıfı: 2G GPRS multi-slot class 12/10
• GSM verici Gücü: Class 4 (2 W @850/ 900 MHz), Class 1 (1 W @1800/1900MHz)
• GPRS Uplink/Downlink hızı: Maks 85.6Kbps
• MUX Protokolü : 0710
• Bağlantı protokolü: PPP yığını, USSD
• Transfer protokolü: Gömülü TCP/IP-UDP

GSM/GPRS üzerinden SMS:

• Noktadan Noktaya MO ve MT
• SMS hücre yayını
• Tekst (ASCII) ve PDU

Desteklenen yazılım özellikleri:

• FTP/HTTP
• MMS
• POP3/SMTP
• DTMF
• Jamming Algılaması
• Audio Kayıt
• SSL
• Bluetooth
• AT komutlarıyla kontrol -
• Standart AT Komutları: GSM 07.07 & 07.05
• Genişletilmiş AT Komutları: SIMCOM AT Komutları

GPS Özellikleri:

• Alıcı tipi: 66 uydu kaydı ve 22 uydu takibi, GPS kanal L1 C/A kodları
• Hassasiyet: Uydu takibi -165dBm, (soğuk) başlangıçta -148dBm
• İlk sabitleme süresi:
  • Soğuk Başlangıç 32saniye(tipik),
  • Sıcak Başlangıç <1san
  • Yarı sıcak Başlangıç: 3san
• Yatay pozisyon hassaiyeti: <2.5m CEP

Donanım Özellikleri:

• Seri (RS232 1.25/3.3/5V, TTL Seviyesi)
• SPI
• RTC (Saat Pil destekli)
• Analog ses giriş/çıkışları

Serifikasyonlar:

• CE, A-TICK, TA, CCC

Uygulama Alanları:

• Araç Takip sistemleri
• Güvenlik sistemleri
• M2M (Machine 2 Machine) /Scada Uygulamaları
• Uzaktan veri ve cihaz kontrol uygulamaları
• SMS Gönderme
• SMS Alma
• Telefon Uygulamaları (Ses alış - veriş)
• Kamera uygulamaları (periyodik Fotoğraf) gönderme.

Dökümanlar

• Sim808 GSM GPS Datasheet dosyasını inceleyiniz.
• Sim808 GPS Uygulama Notları dosyasını inceleyiniz.
• Sim900 Kullanım Kılavuzu dosyasını inceleyiniz.
