Arduino FT232 Modül

Arduino USB - UART Dönüştürücü

FT232 Modül Arduino'nuzu USB aracılığıyla diğer cihazlarla haberleştirmenizi sağlar. Kart enerjisini USB'den ya da harici besleme girişinden alabilir.

FT232 Modülü Teknik Özellikleri

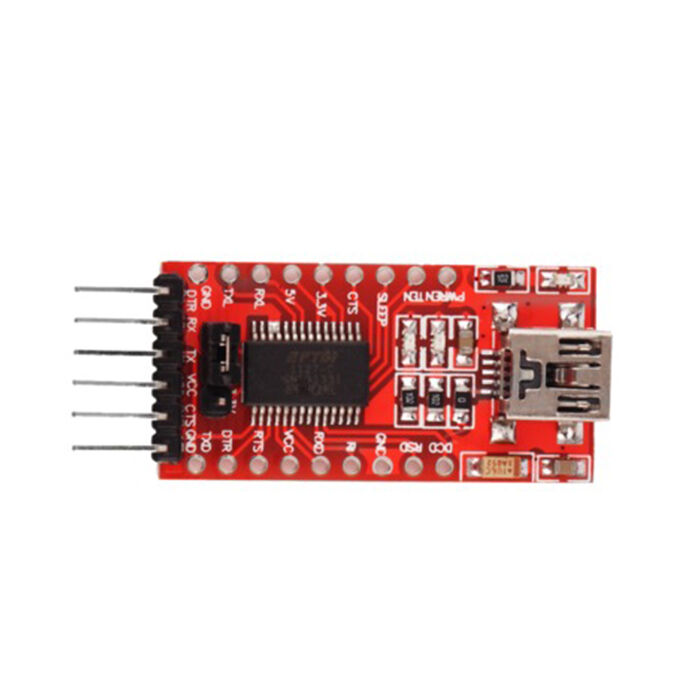

• FT232 USB UART Kartı (mini), bir USB-UART seri çevirici FT232, USB mini konnektör ve 3 LED bulunan bir aksesuardır: TXD LED, RXD LED, POWER LED.
• Ayrıca, kart üzerinde sağlanan VCC çıkış seviyesini seçmek için kullanılan bir jumper bulunur:
• Çıkış voltaj seviyesini 5V veya 3.3V olarak seçmek için jumper'ı kısa devre yapın. Bu durumda aksesuar kartı  USB bağlantısından beslenir ve hedef uygulama kartına güç sağlar
• Atlama teli açıksa, aksesuar kartı hedef uygulama kartından (3.3V-5V) çalıştırılmalıdır.
• TXD, RXD, RTS # ve CTS #, onboard lehimli pimli başlıklara bağlanırken, diğer pimler kart üzerindeki deliklerinden erişilebilir, ayrı pinheadler (40-pin erkek ve 40-pin dişi) de sağlanır.
