AMS1117 5V 1A Lineer Voltaj Regülatör SOT223

AMS1117 SMD 5V Doğrusal Voltaj Regülatörü

AMS1117 5V, uygun bir giriş gerilimini sabit 5 V çıkışa dönüştüren doğrusal voltaj regülatörüdür. Sensörler, mikrodenetleyiciler ve diğer elektronik devreler için kararlı bir besleme gerilimi sağlamaya yardımcı olur. LDO olarak adlandırılan düşük gerilim düşümlü yapısı sayesinde, giriş gerilimi çıkış gerilimine görece yakın olduğunda da çalışabilir.

Uygun çalışma ve soğutma koşullarında 1 A’e kadar çıkış akımı sağlayabilir; devreden çekilen gerçek akım, bağlanan yükün ihtiyacına bağlıdır. Belirtilen 1,3 V gerilim düşümü, 5 V çıkış elde etmek için girişin çıkıştan yaklaşık bu kadar yüksek olması gerektiğini ifade eder. Ancak gerekli gerilim farkı yük ve sıcaklıkla değişebileceği için giriş beslemesi seçilirken üreticinin teknik değerleri dikkate alınmalıdır.

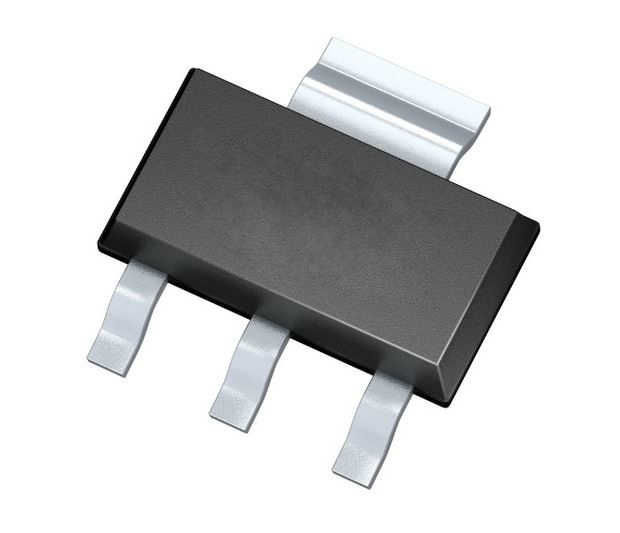

SOT-223 SMD kılıfa sahip AMS1117, devre kartının yüzeyine lehimlenir ve kompakt tasarımlarda kullanılabilir. Çalışırken giriş ve çıkış gerilimi arasındaki farkı ısıya dönüştürdüğünden, özellikle yüksek akımlarda kart üzerindeki bakır alan ve ısı dağılımı önem kazanır. Kullanımdan önce ürünün tam modeline ait teknik veri sayfasından (datasheet) bağlantı uçları, giriş gerilimi sınırları ve gerekli kondansatörler kontrol edilmelidir.

AMS1117 SMD 5V Doğrusal Voltaj Regülatörü Teknik Özellikleri

Dökümanlar

• AMS1117 Datasheet dosyasını inceleyiniz.
