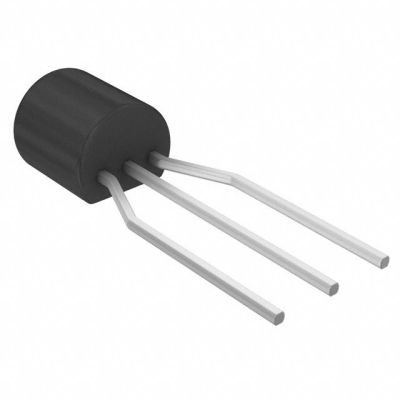

78L08 8V 100mA Lineer Voltaj Regülatör TO92

78L08 8V 100mA TO-92 Lineer Voltaj Regülatörü

78L08, düşük akımlı elektronik devrelerde sabit pozitif çıkış gerilimi elde etmek için kullanılan bir voltaj regülatörüdür. Nominal 8V çıkışı ve uygun çalışma koşullarında 100mA'e kadar çıkış akımı desteğiyle, 8V regülatör gerektiren besleme devrelerinde kullanılabilir. Üç bacaklı TO-92 kılıfı; breadboard, delikli plaket ve baskılı devre üzerinde prototip hazırlamaya uygundur. Analog devrelerin, düşük akımlı kontrol katlarının ve 8V ile çalışmaya uygun yardımcı devrelerin beslenmesinde değerlendirilebilir. Sabit çıkışlı yapısı sayesinde çıkış gerilimini ayarlamak için harici bir direnç bölücü kurulması gerekmez.

78L08 lineer regülatörün giriş gerilimi, regülasyonun sürdürülebilmesi için 8V çıkış seviyesinin yeterince üzerinde olmalıdır. Gerekli gerilim farkı; yük akımına, sıcaklığa ve kullanılan üreticinin parça özelliklerine bağlıdır. Giriş ile çıkış arasındaki gerilim farkı ve çekilen akım arttıkça entegre üzerinde oluşan ısı da artar; bu nedenle 100mA değeri her giriş geriliminde sürekli kullanılabilecek akım olarak değerlendirilmemelidir. Devre tasarımında güç kaybı, ortam sıcaklığı ve üreticinin önerdiği giriş-çıkış kondansatörleri dikkate alınmalıdır. Bağlantı öncesinde giriş, toprak ve çıkış uçlarının sırası kontrol edilmeli; ayrıntılı elektriksel sınırlar ve uygulama koşulları için 78L08 datasheet dosyası incelenmelidir.

78L08 8V 100mA Lineer Voltaj Regülatörü Teknik Özellikleri

Dökümanlar

• 78L08 8V 100mA Lineer Voltaj Regülatör Datasheet dosyasını inceleyiniz.
