7 Inch HMI ESP32-S3 Wi-Fi Yapay Zeka Destekli 800x480 IPS Kapasitif Dokunmatik Ekran

7 Inch HMI ESP32-S3 Wi-Fi Yapay Zeka Destekli 800x480 IPS Kapasitif Dokunmatik Ekran

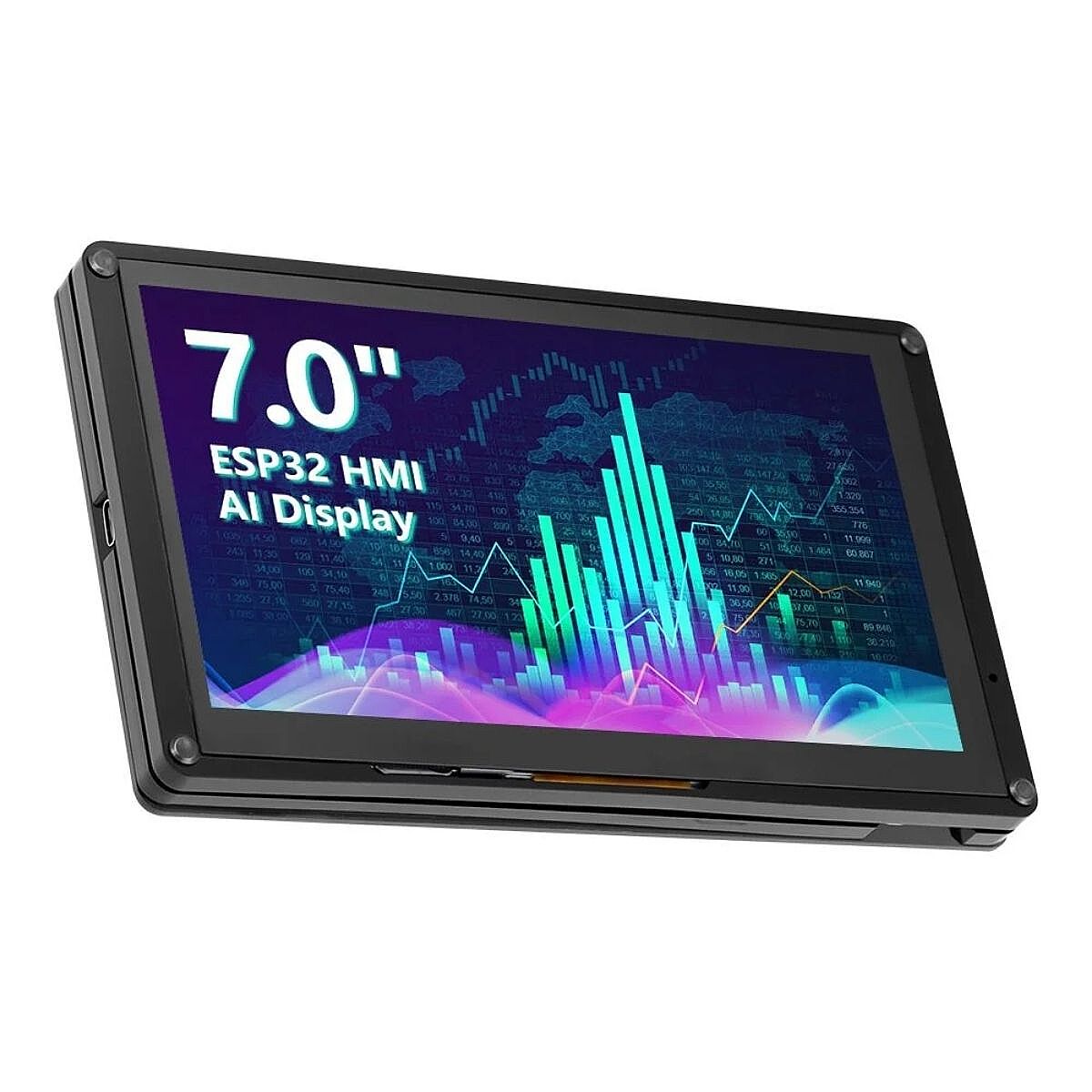

Elecrow CrowPanel Advance, 7 inç IPS LCD ekranı ve 800x480 piksel çözünürlüğüyle dokunmatik kontrol arayüzleri geliştirmek için tasarlanmış bir HMI ekran modülüdür. Geniş ekran alanı; sensör değerlerini, grafik göstergeleri, menüleri ve kontrol düğmelerini aynı arayüzde düzenlemeyi kolaylaştırır. Kapasitif dokunmatik panel, tek nokta üzerinden kullanıcı girişlerini algılar. 178° görüş açısı, ekranın farklı yönlerden izlenebilmesini sağlarken 400 cd/m² tipik parlaklık ve 16 bit renk derinliği, görsel içeriklerin okunaklı ve renkli biçimde sunulmasına yardımcı olur. Bu özellikleriyle akıllı ev kontrol panelleri, cihaz yönetim ekranları ve otomasyon projelerinde kullanılabilir.

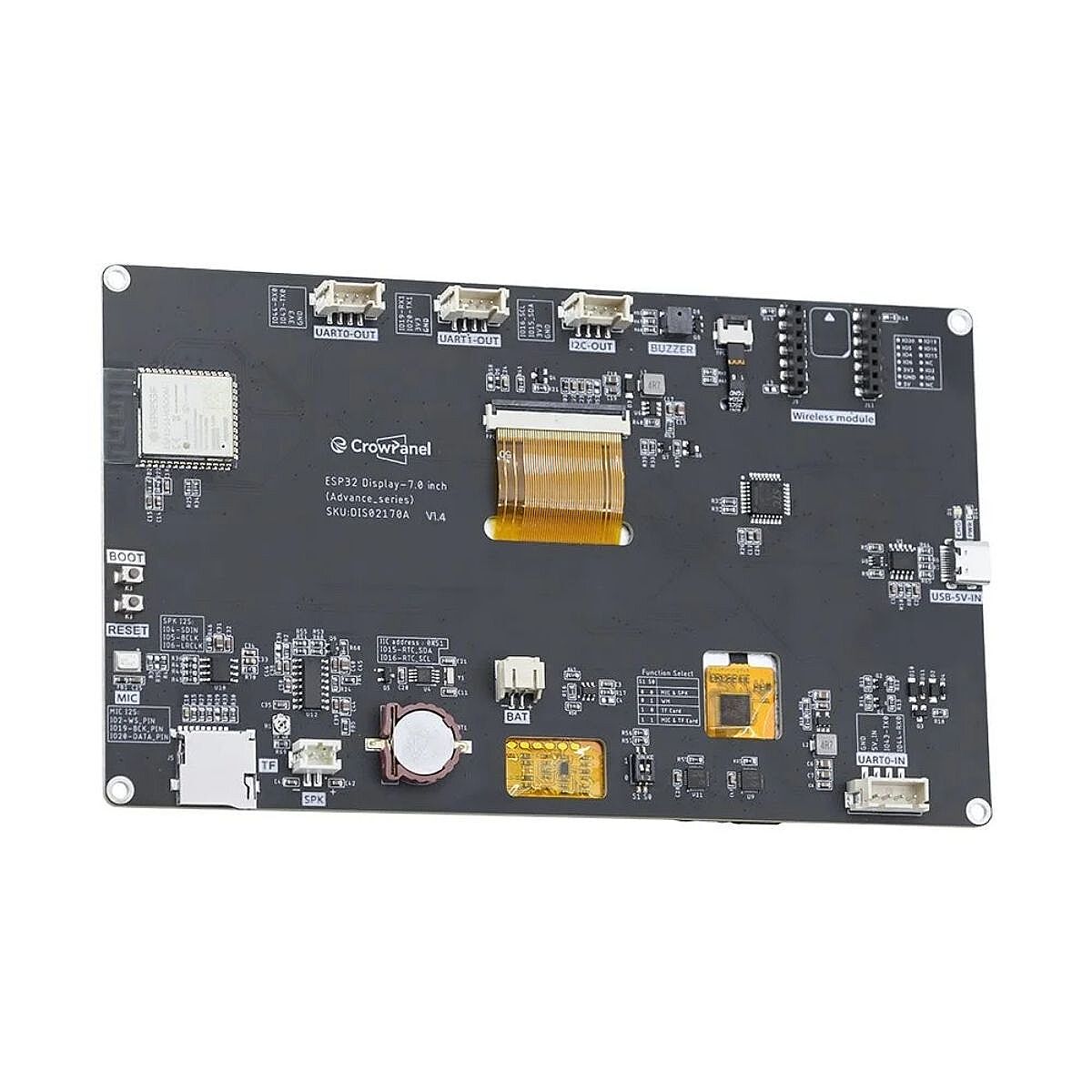

Modülün merkezinde, 240 MHz’e kadar çalışabilen çift çekirdekli Xtensa LX7 işlemciye sahip ESP32-S3-WROOM-1-N16R8 bulunur. Dahili 512 KB SRAM, 8 MB PSRAM ve 16 MB Flash bellek; uygulama kodunun, grafik arayüz bileşenlerinin ve görsel kaynakların kullanılmasına olanak tanır. Ekran ile mikrodenetleyicinin aynı kart üzerinde bulunması, ayrı bir kontrol kartı ve ekran arasında bağlantı kurma ihtiyacını azaltarak daha kompakt tasarımlar hazırlanmasını kolaylaştırır. Dahili 2,4 GHz Wi-Fi ve Bluetooth 5.0/BLE bağlantıları sayesinde sensör verilerinin kablosuz olarak alınması, bağlı cihazlarla iletişim kurulması ve ağ üzerinden kontrol uygulamalarının geliştirilmesi mümkündür.

Arduino IDE, ESP-IDF ve PlatformIO desteği, geliştiricilerin alışık oldukları araçlarla C/C++ tabanlı uygulamalar hazırlamasını sağlar. LVGL grafik kütüphanesi kullanılarak düğmeler, kaydırıcılar, grafikler, ayar menüleri ve birden fazla sayfadan oluşan kullanıcı arayüzleri oluşturulabilir. SquareLine Studio ile görsel arayüz tasarımı yapılabilir; üreticinin sunduğu örnek uygulamalar ve LVGL gösterim arayüzü, geliştirme sürecine başlangıç için yardımcı olur. Sıcaklık ve nem takibi, aydınlatma kontrolü, cihaz durumlarının görüntülenmesi veya kullanıcı ayarlarının yönetilmesi gibi işlevler, projeye uygun yazılımla tek bir dokunmatik panelde bir araya getirilebilir.

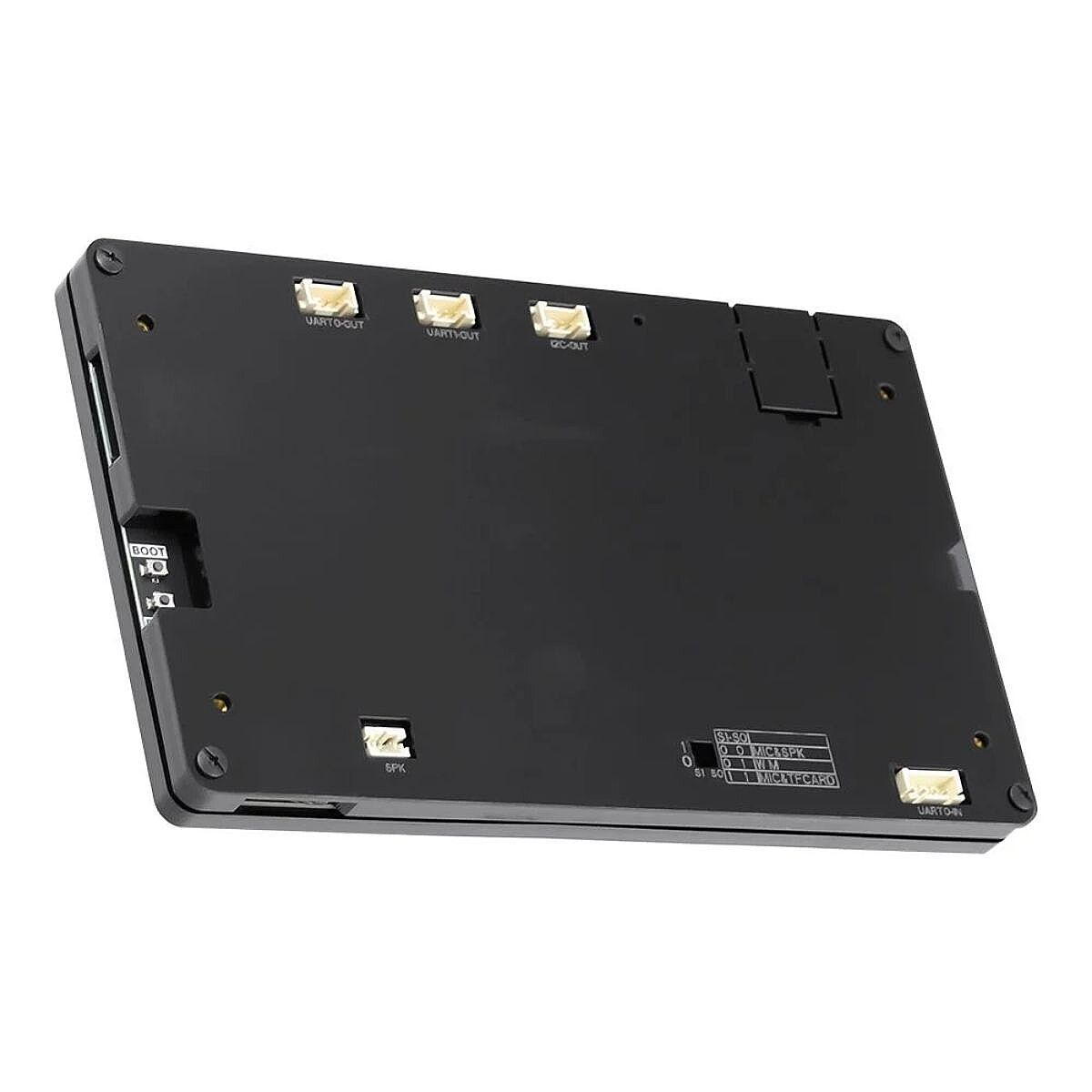

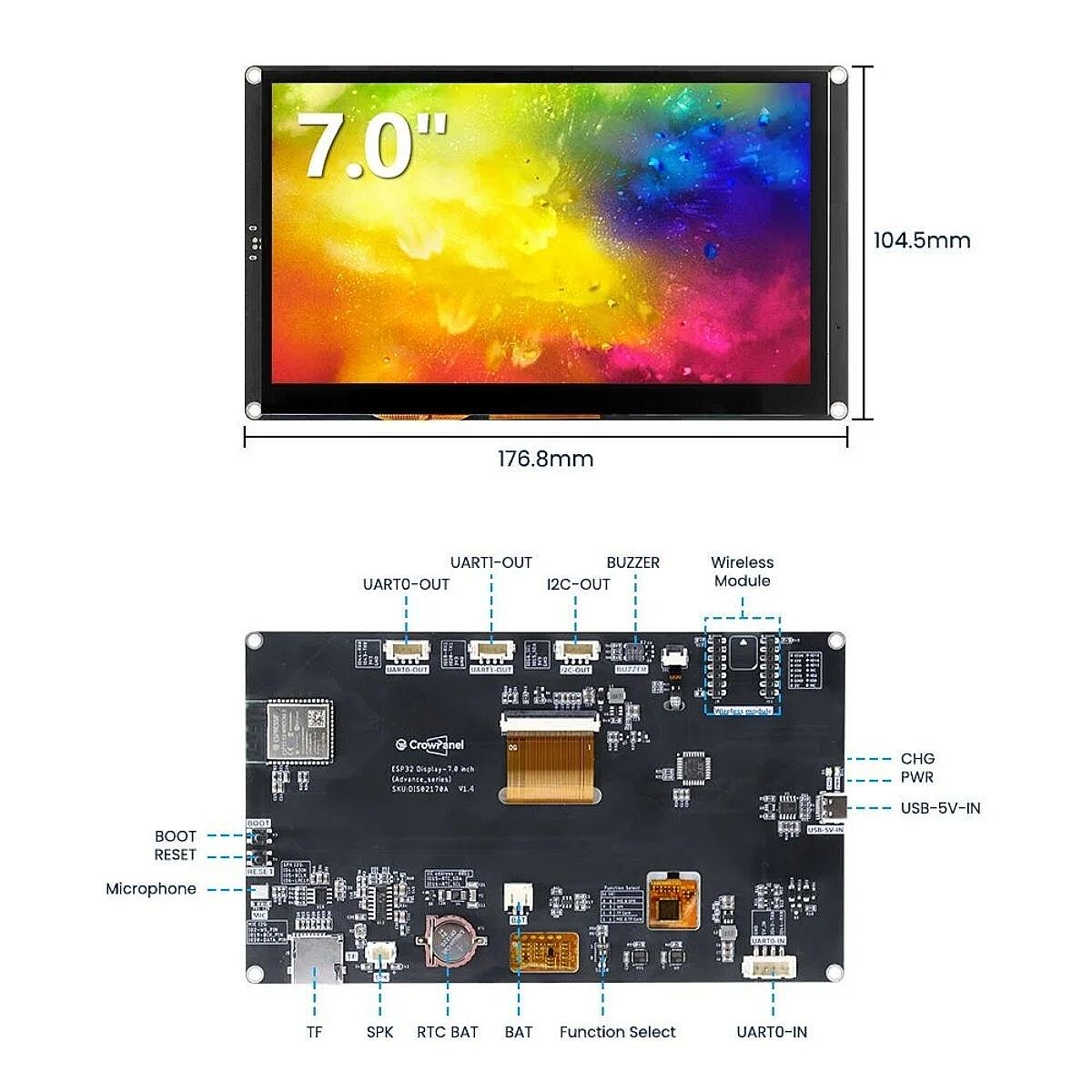

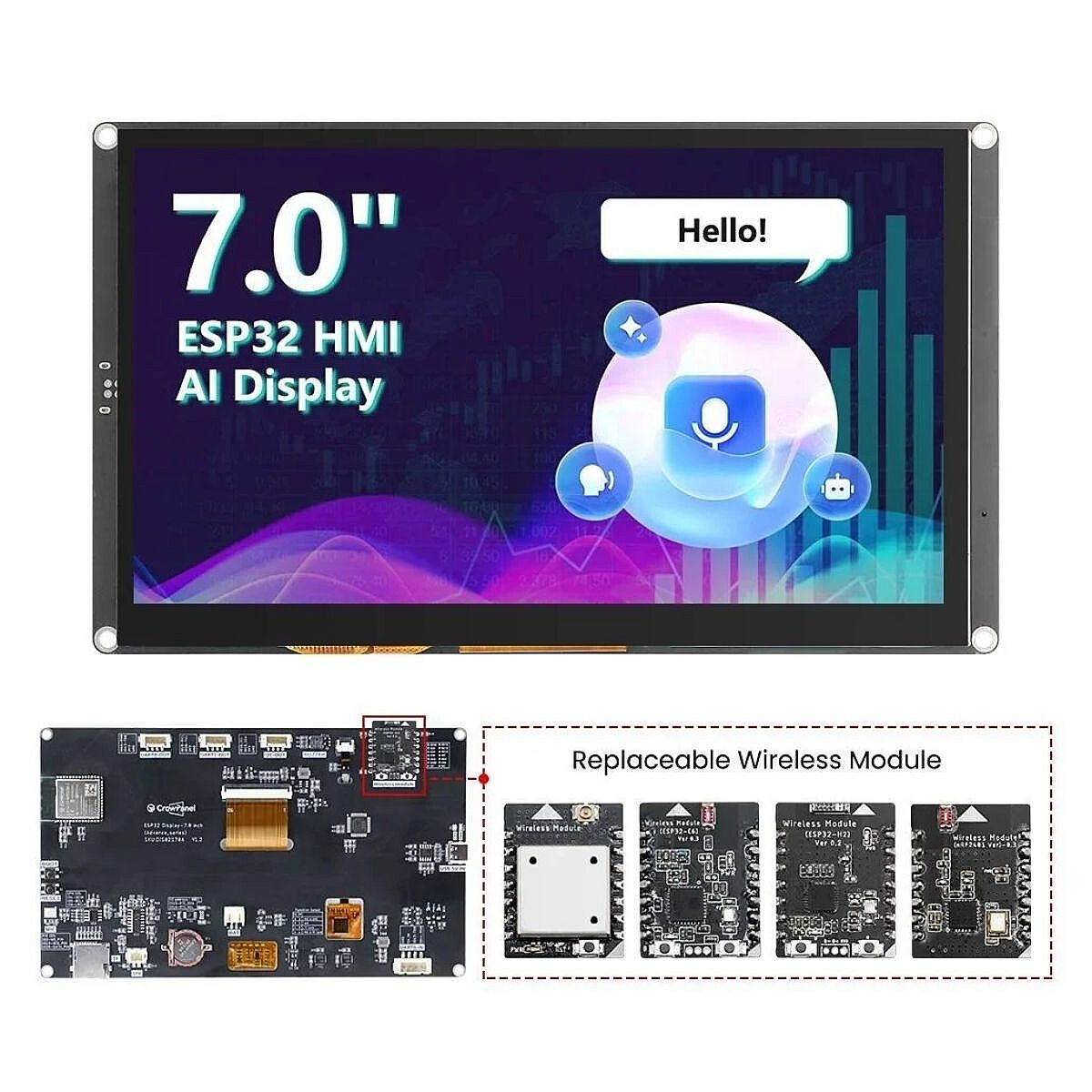

UART ve I2C bağlantıları, harici sensörler ve kontrol birimleriyle haberleşme imkânı sunarken SD kart yuvası, uygulamaya bağlı olarak görsel ve veri dosyalarının saklanmasında kullanılabilir. Dahili mikrofon, hoparlör bağlantısı ve ses amplifikatörü; ses kaydı, sesli bildirim ve uygun yazılım veya servis entegrasyonuyla sesli asistan uygulamalarına altyapı sağlar. RTC işlevi zaman takibi gerektiren projelerde kullanılabilir; batarya bağlantısı ve şarj yönetimi ise taşınabilir tasarımların geliştirilmesini destekler. Değiştirilebilir kablosuz modül yapısı, uyumlu ek modüllerle farklı haberleşme seçeneklerine geçiş yapılmasına olanak tanır. Bu bağlantıların ve çevre birimlerinin birlikte kullanım koşulları donanım sürümüne göre kontrol edilmelidir; bazı işlevler ortak pinleri kullandığından eş zamanlı kullanım sınırlamaları bulunabilir.

7 Inch HMI ESP32-S3 Wi-Fi Yapay Zeka Destekli 800x480 IPS Kapasitif Dokunmatik Ekran Teknik Özellikleri

Öne Çıkan Özellikler

• 7 inç 800x480 IPS ekran
• Kapasitif dokunmatik kontrol
• 240 MHz çift çekirdekli ESP32-S3 işlemci
• 8 MB PSRAM ve 16 MB Flash bellek
• Wi-Fi ve Bluetooth bağlantısı
• 178° geniş görüş açısı
• LVGL ile özelleştirilebilir arayüz
• Dahili mikrofon ve hoparlör bağlantısı
• UART, I2C ve SD kart desteği

Ürün Videosu

Faydalı Linkler

• 7 Inch HMI ESP32-S3 Wi-Fi Yapay Zeka Destekli 800x480 IPS Kapasitif Dokunmatik Ekran Wiki Dosyasını inceleyebilirsiniz.
• Elecrow HMI Ekran Datasheet Dosyasını inceleyebilirsiniz.
• Tüm ESP LCD Çeşitlerimizi inceleyebilirsiniz.
• Tüm ESP-Wifi Modüllerimizi inceleyebilirsiniz.
