2.8 Inch Nextion HMI Dokunmatik TFT Lcd Ekran + 8 Port GPIO / 16MB Dahili Hafıza

Nextion HMI 2.8 Inch Dokunmatik TFT Lcd Ekran + 8 Port GPIO / 16MB Dahili Hafıza

Nextion Gelişmiş sürümleri daha güçlüdür. Temel Nextion ekranlarıyla karşılaştırın, yenileri bazı yeni fonksiyonlar ekledi: dahili RTC'yi destekler, veriyi Flash'a kaydedebilir, GPIO'yu, daha büyük flaş kapasitesini ve daha büyük CPU saatini destekler. Geliştirilmiş Nextion serisi, 2.4 " 'den 7.0" "e kadarki 7 boyutlu kapaklara sahiptir.

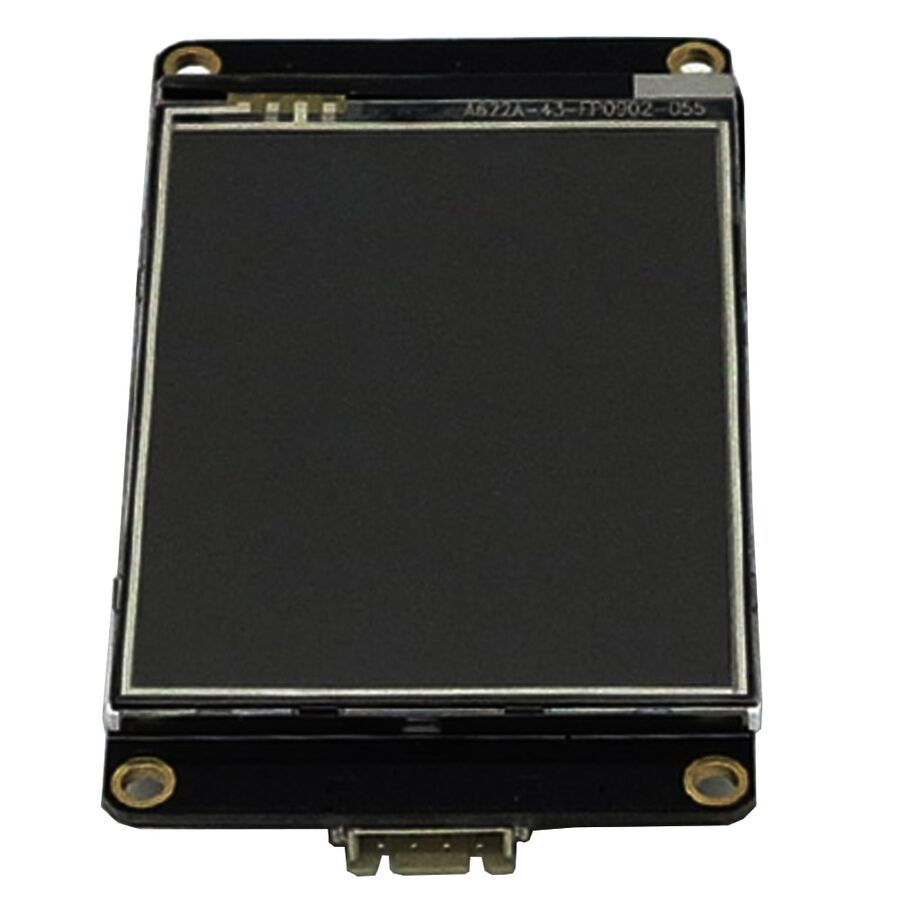

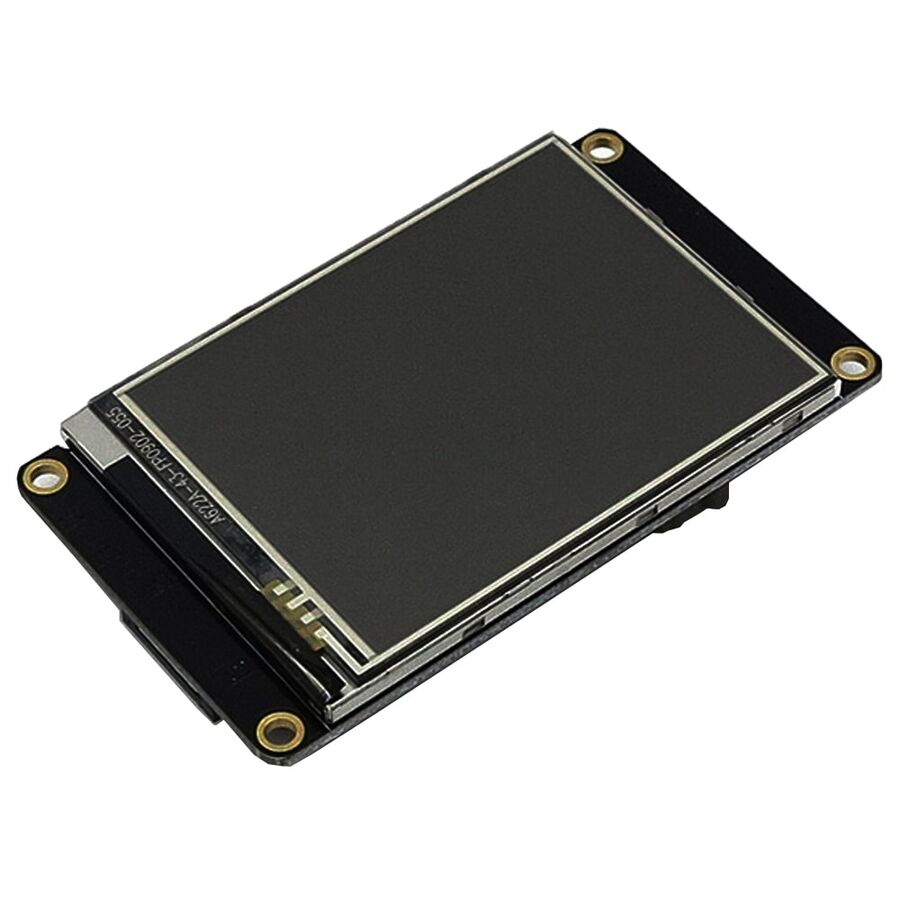

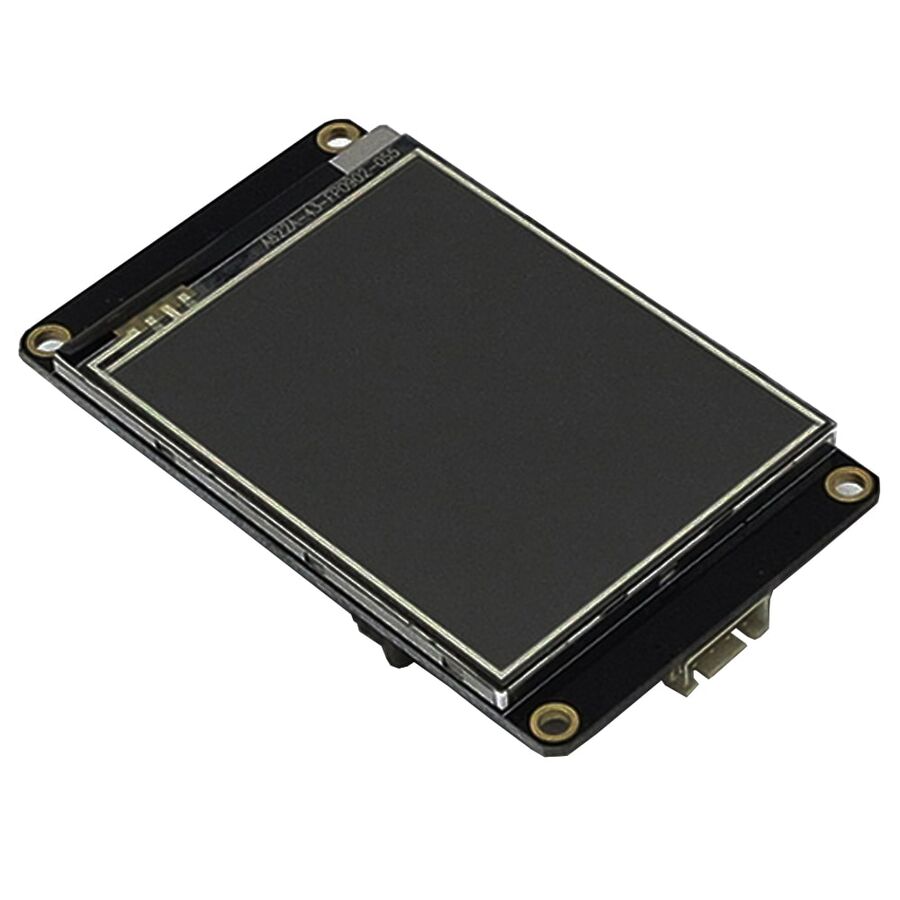

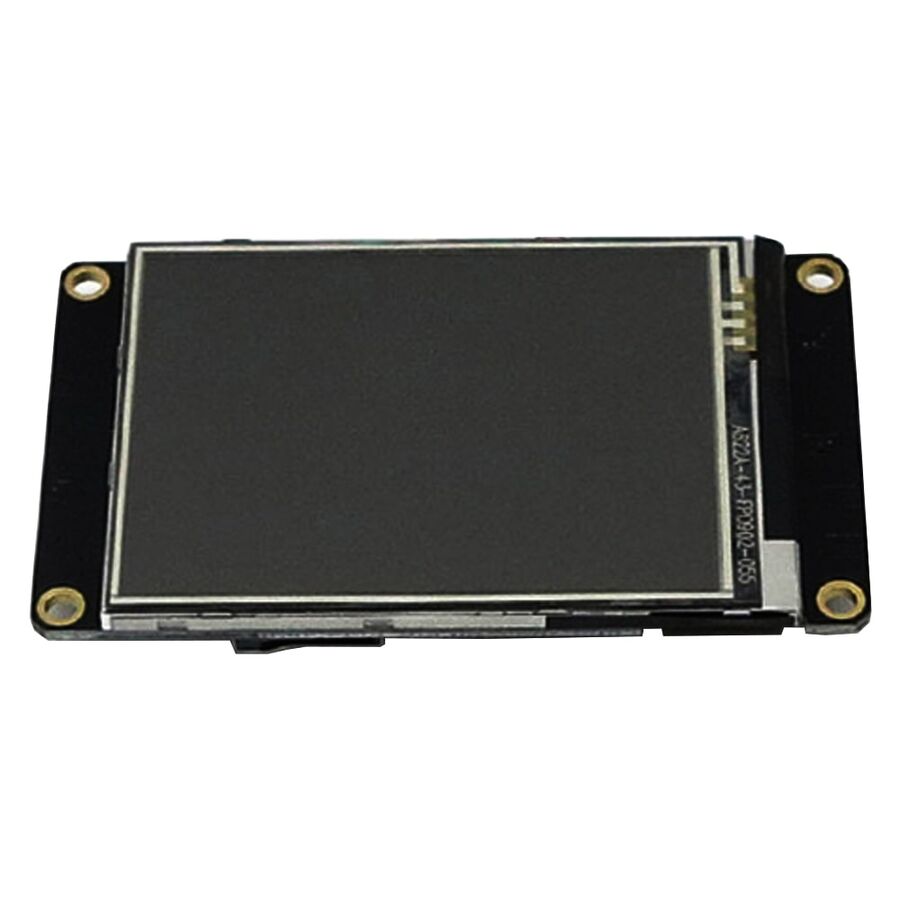

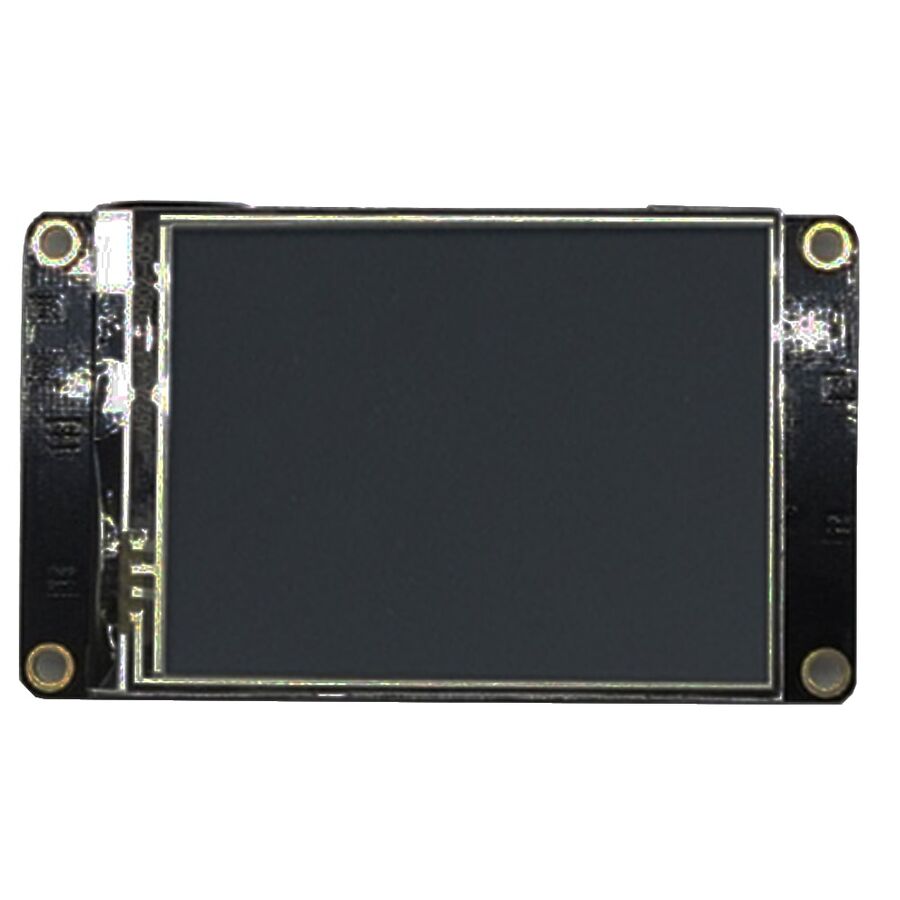

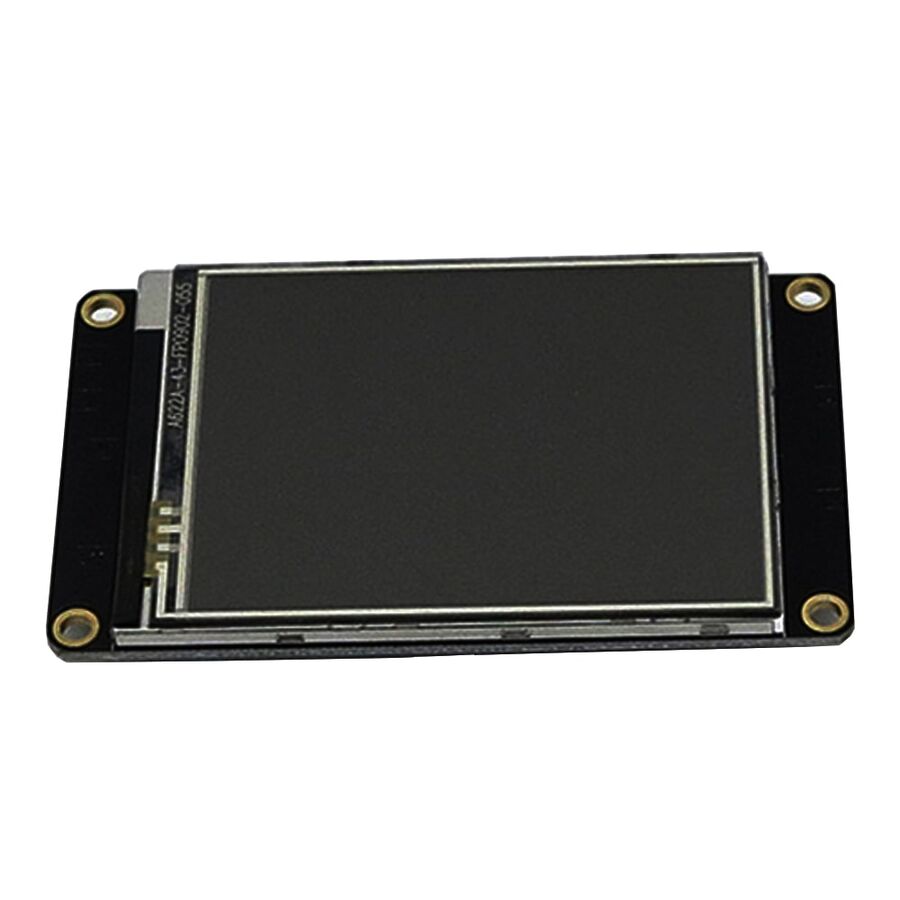

Nextion 2.8 Inch Dokunmatik TFT LCD Ekran

Nextion Enhanced NX3224K028, 16MB Flash veri depolama alanı, 1024 baytlık EEPROM, 3584 byte RAM ile güçlü 2.8 '' HMI TFT ekran. GPIO desteklenirken artık dış aygıtları kontrol etmek için Nextion'u kullanabilirsiniz.

Nextion, bir insan ve bir süreç, makine, uygulama veya cihaz arasında bir kontrol ve görselleştirme arabirimi sağlayan bir Dikişsiz İnsan Makine Arayüzü (HMI) çözümüdür. Geleneksel LCD ve LED Nixie tüplerini değiştirmek için en iyi çözümdür.

Nextion, donanım bölümü (bir dizi TFT panosu) ve yazılım bölümü (Nextion editörü) içerir. Nextion TFT kartı, iletişim kurmak için yalnızca bir seri bağlantı noktası kullanır. Kablolamanın zorluğundan kaçınmanızı sağlar. Çoğu mühendisin uygulama geliştirmede çok fazla zaman harcadıklarını ancak yetersiz sonuçlar aldığını fark ettik. Bu durumda, Nextion editörünün arayüz tasarımınızı zenginleştirmek için düğme, metin, ilerleme çubuğu, kaydırıcı, gösterge paneli vb. Gibi toplu bileşenleri vardır. Sürükleyip bırakma işlevi, programlama işlemlerinde daha az zaman harcamanızı sağlar ve bu da geliştirme iş yüklerinizin% 99'unu azaltır. Bu WYSIWYG düzenleyicisinin yardımıyla, bir GUI tasarlamak birer kek parçasıdır. Nextion ailesi HMI'yı mevcut projelere uyarlamak kolaydır, sadece bir UART sağlamanız yeterlidir.

Not: Elektrik kaynağının yeterli olup olmadığını test etmeniz için küçük bir güç kaynağı test kartı ve bir tel var. Nasıl kullanılacağı aşağıda resimde görülebilir.

Nextion 2.8 Inch Dokunmatik TFT LCD Ekran Özellikleri

• Dahili RTC'yi destekler
• GPIO'yu Destekler
• SD Kart arayüzü: maksimum max 32G Micro TF / SD kartı (FAT32 dosya formatı) destekler
• Flash veri depolama alanı: 16MB
• EEPROM: 1024 bayt
• RAM: 3584 bayt
• Komut tamponu: 1024 bayt
• Renk: 65K (65536) renk
• Çözünürlük: 320 × 240 piksel
• Ayarlanabilir Parlaklık: 0 ~ 180 nit, ayar aralığı% 1

Tanım

• Görme Alanı: 48.96mm (L) × 36.72mm (W)
• Yerleşim büyüklüğü: 74.4 (L) x 42.72 (W) x 5.8 (H)
• Dokunma türü: Dirençli
• Arka ışık: LED
• Arka ışık ömrü (Ortalama):> 30.000 Saat
• Net Ağırlık: 25.8 g
• Önerilen güç kaynağı: 5V 500mA DC

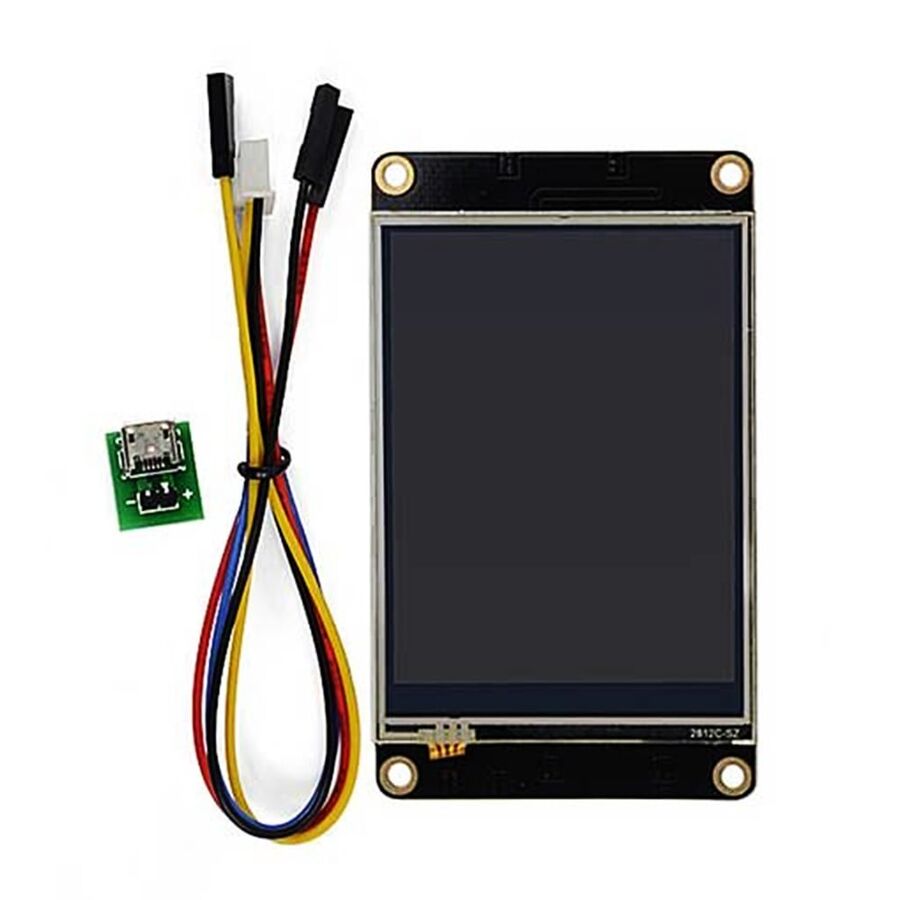

Paket içeriği

• 1 × 2.8 inch Nextion Gelştirilmiş HMI Ekran
• 1 × güç kaynağı test kartı
• 1 × 4 pinli koru kablo
