1Hz-150Khz Lcd Ekranlı Sinyal Jeneratör Modülü

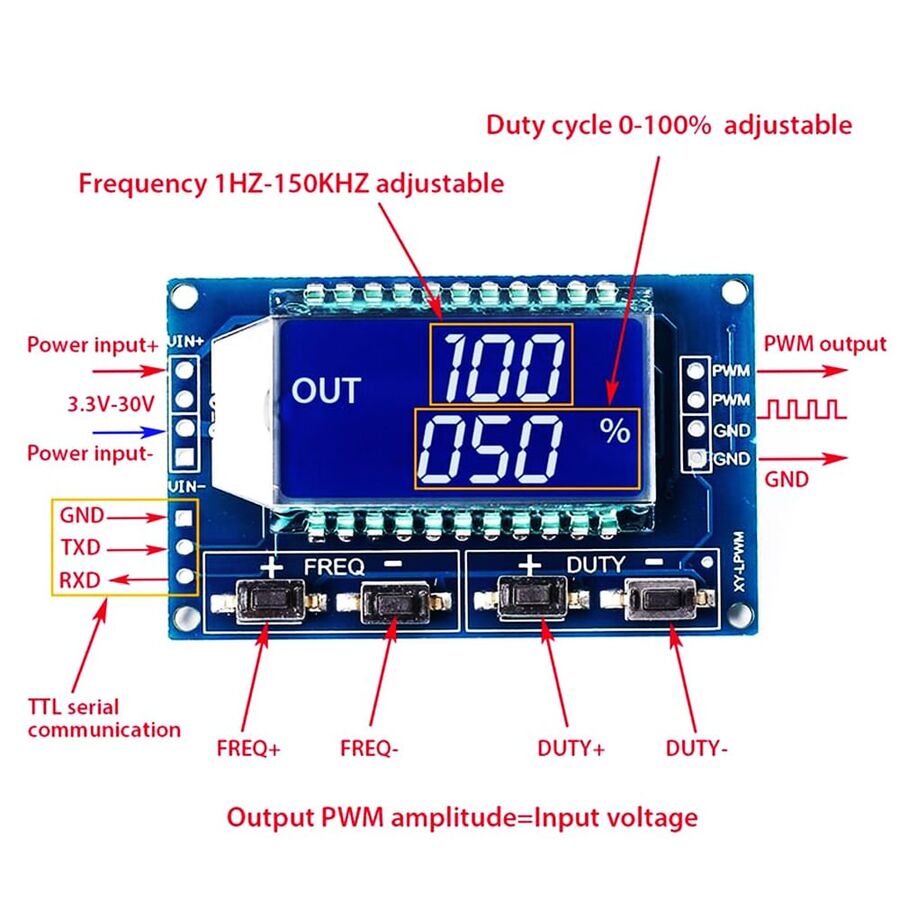

1Hz-150Khz Lcd Ekranlı Sinyal Jeneratör Modülü, PWM hız kontrolü (örneğin motor sürücüleri) ve diğer mikro denetleyici kullanımlarını içeren deneysel gelişim için kare dalga sinyali üretme yeteneğine sahiptir. Seri Protokol TTL (TXD ve RXD pinleri) ile kontrol edilebilir. Kararlı ve güvenilir ve kullanımı oldukça basittir.

1Hz-150Khz Lcd Ekranlı Sinyal Jeneratör Modülü Teknik Özellikleri


Üretici Firma diymore
Ürün Kategorisi Sinyal Jenaratörü
Seri XY-LPWM
Çalışma Gerilimi 3.3 ~ 30 VDC
Frekans Aralığı 1Hz - 150 KHz
Frekans Doğruluğu Her aralıktaki doğruluk yaklaşık% 2'dir.
Sinyal Yükü Kapasitesi 5 ~ 30 mA
Çıkış Genliği Besleme Gerilimine Eşit PWM Genlik
Çalışma Sıcaklığı -20°C ~ +70°C

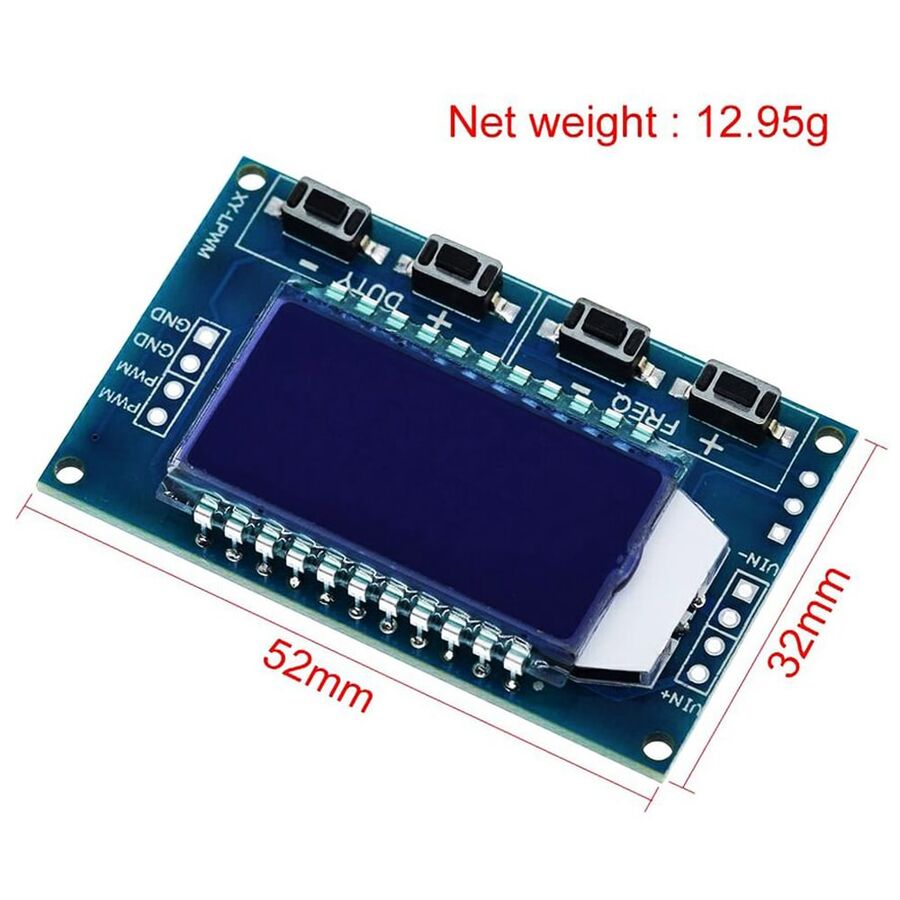

Boyutlar 52 x 32 x 10 mm
9600 Bps Veri Bitleri 8
Durdurma Biti 1
Kontrol Basamağı Yok
Akış Kontrolü Yok

Ayarlama Parametreleri:


1) PWM'nin Frekansını Ayarlama

"F101" komutu: Frekansı 101 HZ (001 ila 999) olarak ayarlayın.

"F1.05" komutu: 1.05 KHZ (1.00 ~ 9.99) sıklığını ayarlayın.

"F10.5" komutu: Frekansı 10.5KHZ (10.0 ~ 99.9) olarak ayarlayın.

"F1.0.5" komutu: 105KHZ (1.0.0 ~ 1.5.0) frekansını ayarlayın.

2) PWM Görev Döngüsünün Ayarlanma

D X X X ": PWM görev çevrimini X X X olarak ayarlayın; (001 ~ 100)

Örnek: “D050”, PWM görev çevriminin% 50 olduğunu belirler

3) Set Parametresini Okuyun

Ayarlanan parametreleri okumak için bir "read" dizisi gönderin.

Başarıyla döndü: AŞAĞI

Kurulum geri dönemedi: FALL
