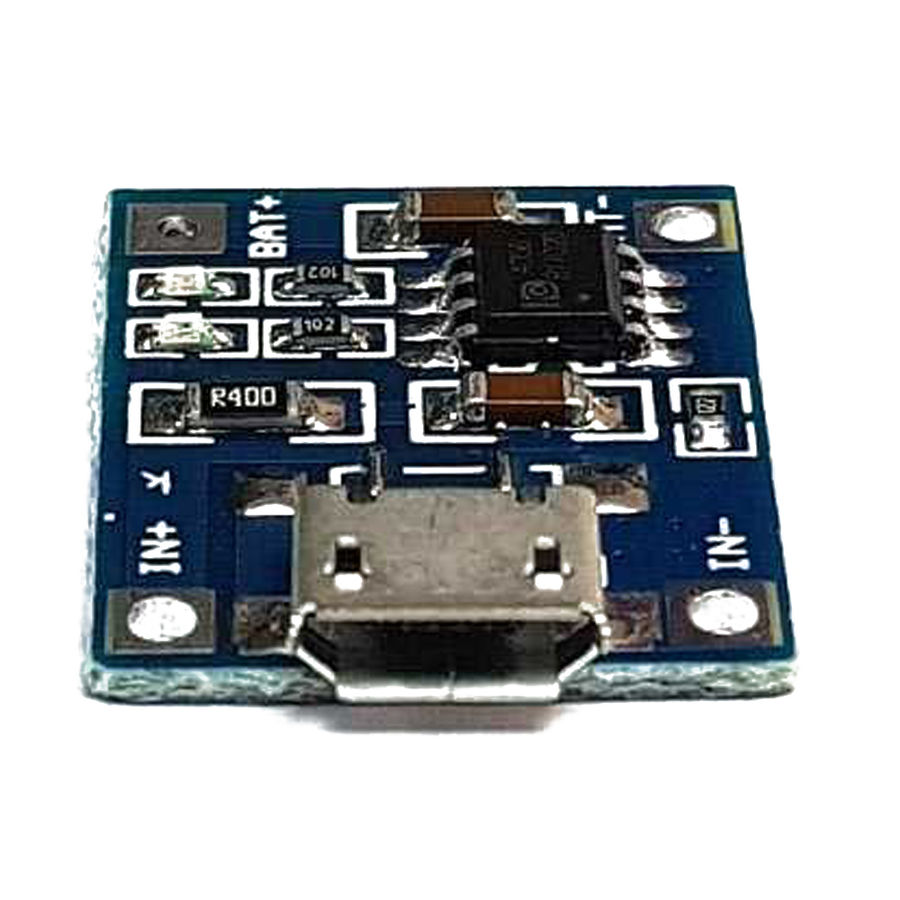

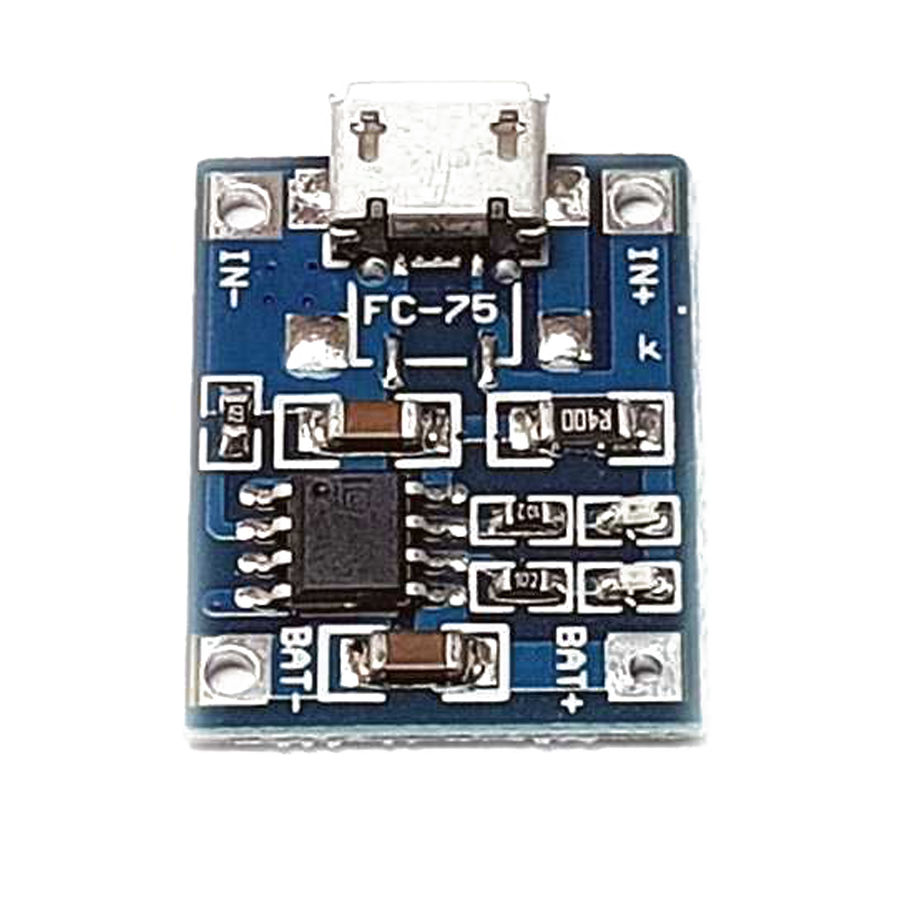

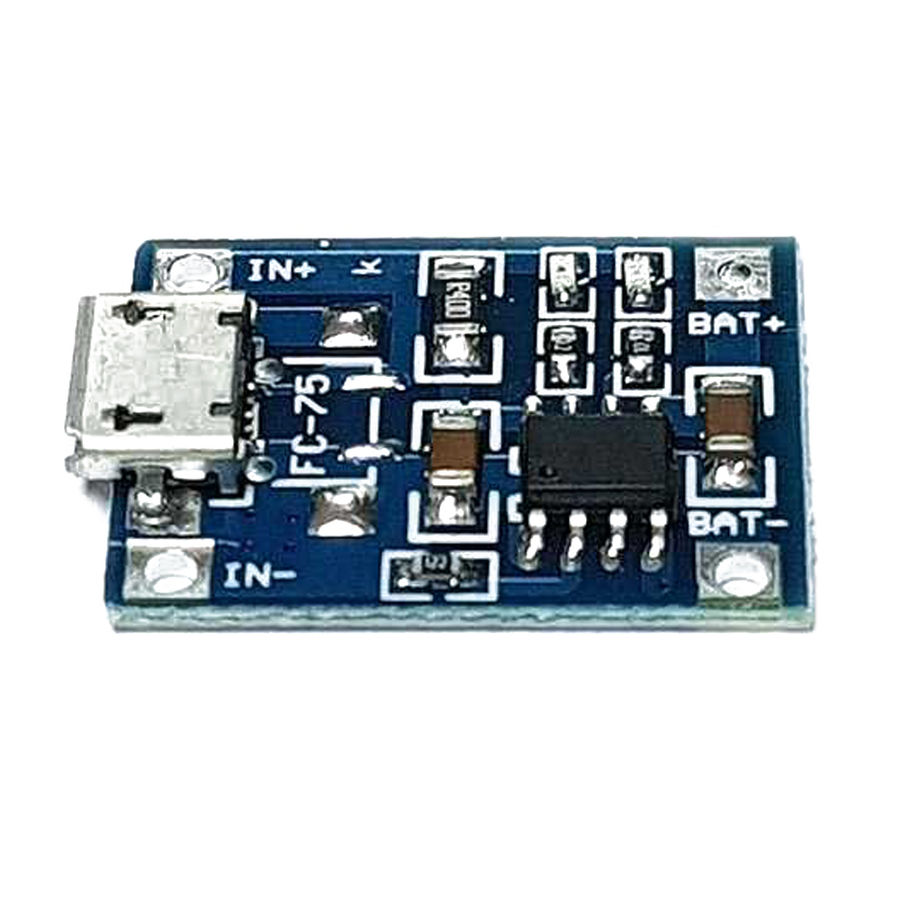

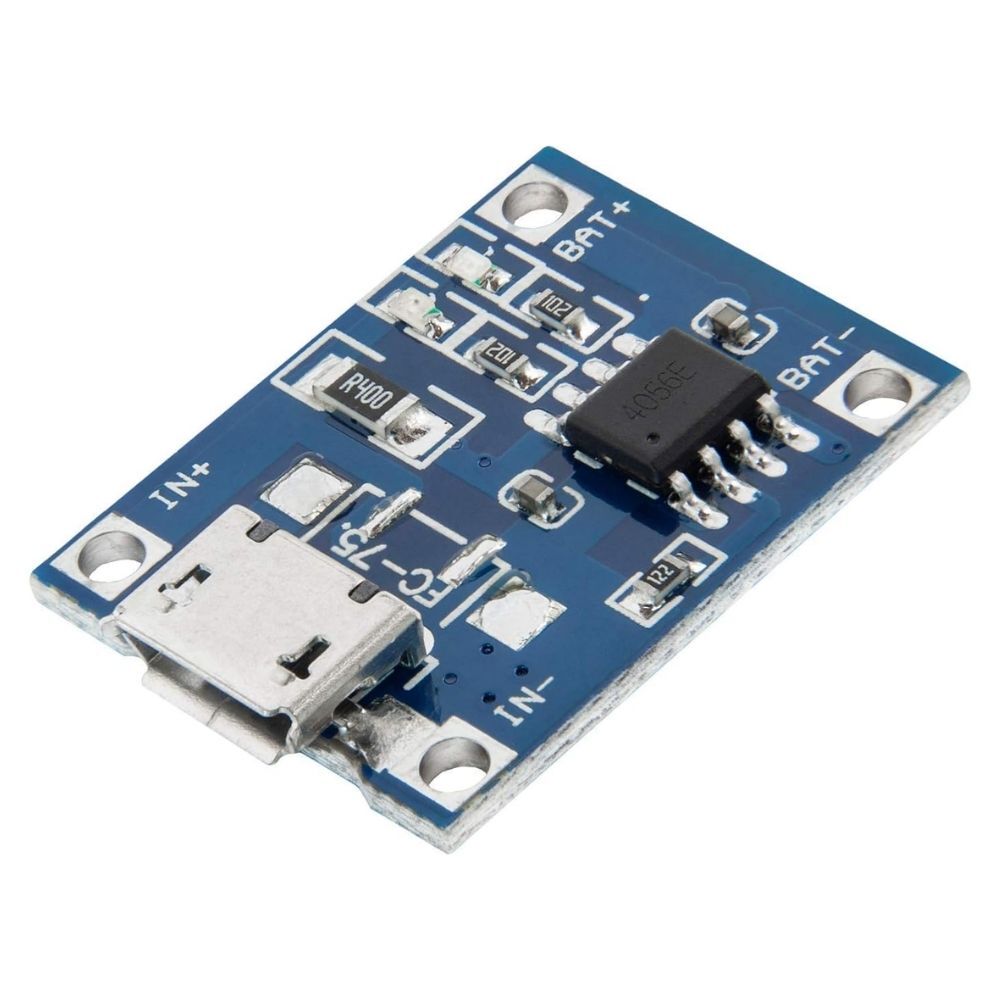

TP4056 1A Lipo - Li Ion Pil Şarj Devresi Micro USB Girişli - 1S Lipo Pil Uyumlu

1A Lipo Pil Şarj Devresi Micro USB

1A LiPo Pil Şarj Devresi üzerinde bulunan TP4056 lineer şarj entegresi ile 4.2V - 3.6V arası çalışan 1S pilleri şarj etmek için tasarlanmıştır. Kart hem lipo hem de li ion pilleri şarj etmek için kullanılabilir. Çıkış hassasiyeti %1.5 olan bu modülü isterseniz Micro USB girişi yada üzerinde bulunan  (IN+, IN-) giriş pinleri ile 4.5V - 5.5V aralığındaki gerilimlerden besleyebilirsiniz.

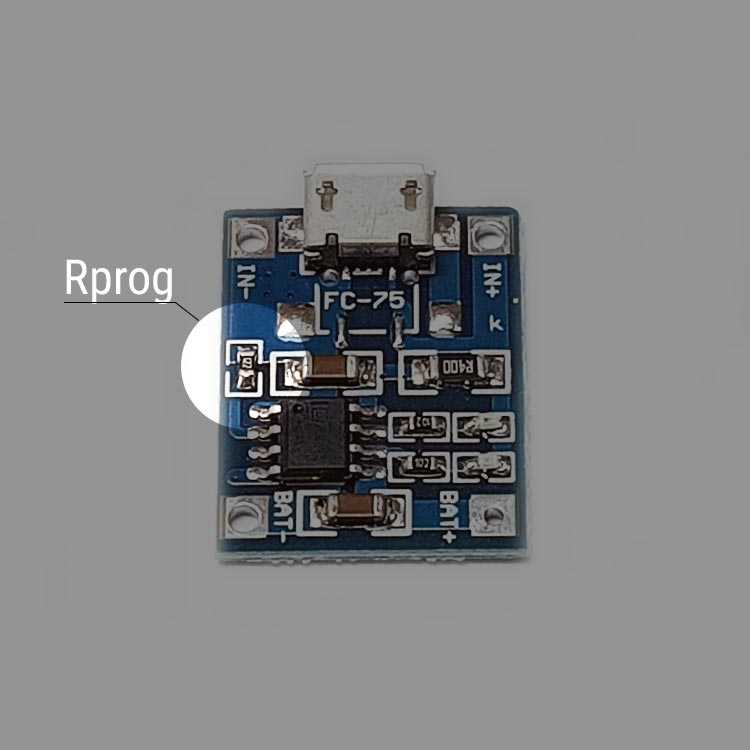

Ayrıca üzerinde bulunan Rprog direncini değiştirerek çıkış akımını değiştirebilirsiniz. İstediğiniz akıma karşılık gelen dirençleri ürünün datasheetindeki "Rprog" tablosundan bulabilirsiniz yada datasheet içinde bulunan formüllerden hesaplayabilirsiniz.

1A Lipo Pil Şarj Devresi Özellikleri

• Fazla şarj koruması
• Micro USB girişi
• Kırmızı ve Mavi LED göstergeler (Kırmızı şarj işleminin devam ettiğini, Mavi Şarj işleminin bittiğini belirtir)
• Giriş Voltajı : 4.5 - 5.5 V
• Değiştirilebilinir akım değeri :1.2 A - 0.13 A
• Çıkış gerilimi : 2.9 V - 4.2 V (Pilin voltaj durumuna göre entegre tarafından akım ve voltaj ayarlanır)
• Çıkış geriliminde %1.5 hassasiyet

Dökümanlar

• TP4056 Datasheet dosyasını inceleyiniz.
