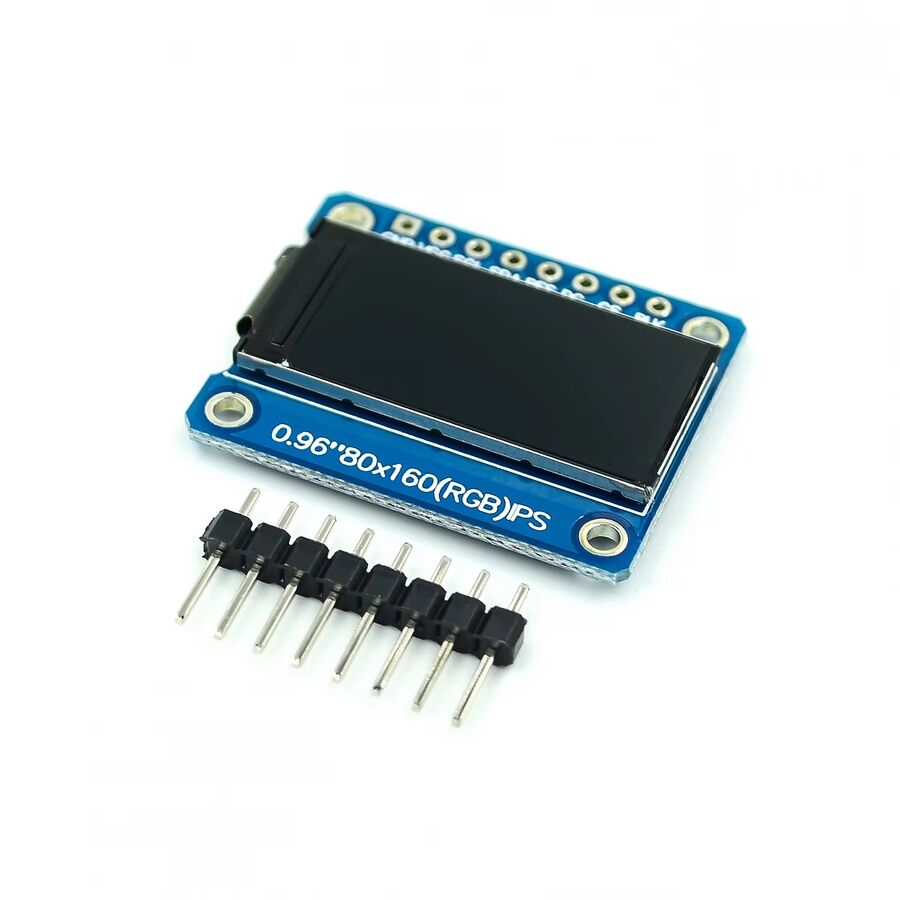

0.96 inch Arduino SPI TFT Ekran
Arduino SPI TFT Ekranı, 0.96 inç ekran boyutundadır. Ekran modu siyah IPS'dir. 8 pinli ürünün bağlantı bilgileri şöyledir:
1-GND: Güç Toprak
2-VCC: Güç +3.3
3-SCL: Seri saat pini
4-SDA: Seri veri girişi
5-RES LCM sıfırlama pini
Bu pin sinyal girişini sıfırlar. Pin düşük olduğunda çipin başlaması zorlaşır. Bu pini normal çalışma sırasında yüksek tutun.
6-DC: Veri / komut seçim ayağı
7-CS: Çip seçimi
8-BLK: Arka ışık kontrol pini
0.96 inch Arduino SPI TFT Ekran Teknik Özellikleri
- Boyut: 0.96 inç
- Ekran modu: Normalde siyah IPS
- Ekran formatı: Grafik 80RGB * 160 Dot-matrix
- Giriş verileri SPI arayüzü
- Sürücü IC ST7735S
- Boyutlu anahat: 24 (W) * 30 (H) * 2.8 +/-0.1 (T) mm
- Çözünürlük: 80RGB * 160 nokta
- LCD aktif alan 10.8 (W) * 21.7 (H)
- Nokta aralığı 0.135 (H) x 0.1356 (V) mm
- Görüntüleme yönü: Tüm görünüm
- Çalışma sıcaklığı: -20 ~ 70 ° c
" ["DOCUMENT_INFO"]=> string(0) "" ["WARRANTY_INFO"]=> string(0) "" ["DELIVERY_INFO"]=> string(0) "" ["WAREHOUSE"]=> string(0) "" ["DELIVERY_DAY"]=> string(0) "" ["IS_VIDEO_ACTIVE"]=> string(1) "0" ["NOTES"]=> string(0) "" ["TAGS"]=> array(0) { } ["IS_ORDER_NOTE_ACTIVE"]=> bool(false) ["IS_CASH_POINT_ACTIVE"]=> bool(false) ["RELATED_PRODUCTS_IDS1"]=> string(0) "" ["RELATED_PRODUCTS_IDS2"]=> string(0) "" ["RELATED_PRODUCTS_IDS3"]=> string(0) "" ["RELATED_PRODUCTS_IDS1_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS2_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS3_COUNT"]=> int(0) ["IS_POPUP_PHOTO_ACTIVE"]=> string(1) "1" ["MIN_ORDER_COUNT"]=> string(1) "1" ["DISPLAY_GAIN"]=> bool(false) }
0.96 inch Oled Arduino TFT LCD Ekran Modülü
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (6)
- Resimler
-
0.96 inch Arduino SPI TFT Ekran
Arduino SPI TFT Ekranı, 0.96 inç ekran boyutundadır. Ekran modu siyah IPS'dir. 8 pinli ürünün bağlantı bilgileri şöyledir:
1-GND: Güç Toprak
2-VCC: Güç +3.3
3-SCL: Seri saat pini
4-SDA: Seri veri girişi
5-RES LCM sıfırlama pini
Bu pin sinyal girişini sıfırlar. Pin düşük olduğunda çipin başlaması zorlaşır. Bu pini normal çalışma sırasında yüksek tutun.
6-DC: Veri / komut seçim ayağı
7-CS: Çip seçimi
8-BLK: Arka ışık kontrol pini0.96 inch Arduino SPI TFT Ekran Teknik Özellikleri
- Boyut: 0.96 inç
- Ekran modu: Normalde siyah IPS
- Ekran formatı: Grafik 80RGB * 160 Dot-matrix
- Giriş verileri SPI arayüzü
- Sürücü IC ST7735S
- Boyutlu anahat: 24 (W) * 30 (H) * 2.8 +/-0.1 (T) mm
- Çözünürlük: 80RGB * 160 nokta
- LCD aktif alan 10.8 (W) * 21.7 (H)
- Nokta aralığı 0.135 (H) x 0.1356 (V) mm
- Görüntüleme yönü: Tüm görünüm
- Çalışma sıcaklığı: -20 ~ 70 ° c
