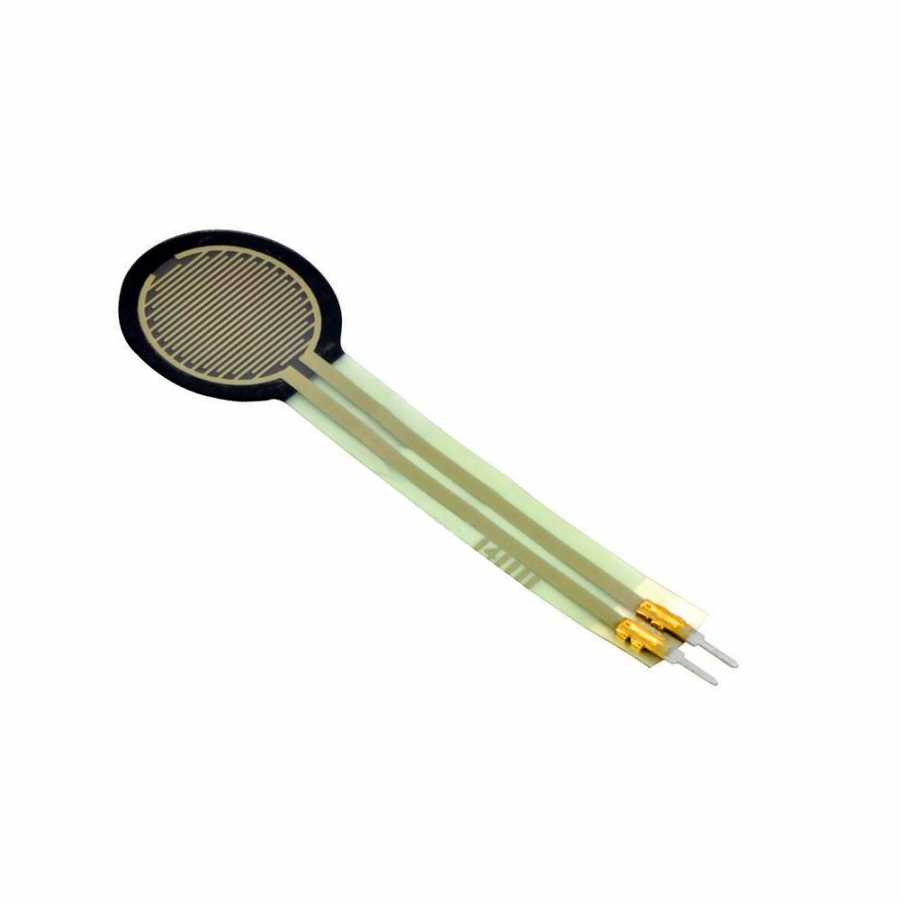

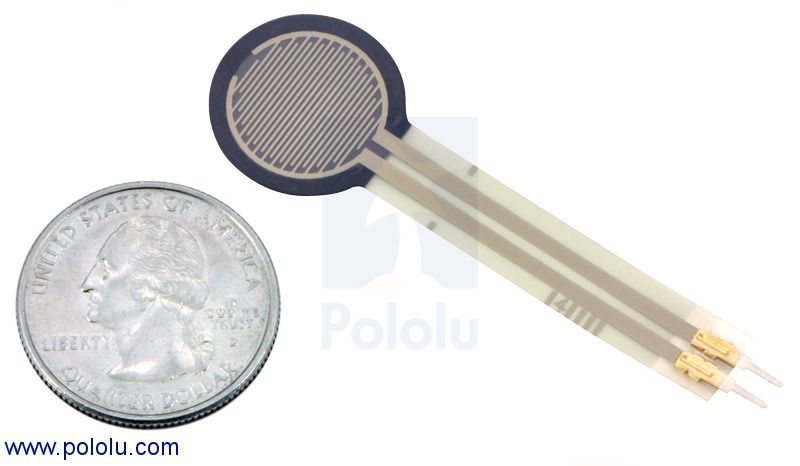

0.6 inç Kuvvete Duyarlı Dairesel Sensör

Kuvvete Duyarlı Dairesel Sensör 0.6 inç

Interlink Electronics’in ürettiği pasif bir kompanent olan kuvvete duyarlı dirençler, 5mm çapındaki aktif dairesel alana uygulanan kuvvetle orantılı olarak direnç değerlerinde düşüş gösterirler.

PFT (Polymer Thick Film) aygıt dokunma kontrollü elektronik cihazlarda birkaç gram ile 10 kg aralığındaki kuvvetlerin algılanabilmesi için optimize edilmiştir. Ürün dokunma arayüzlü projelerde ve çeşitli robotik uygulamalarda kolaylıkla kullanılabilmektedir.

Ürün üzerinde yapılan testlerde, ürün üzerine kuvvet uygulanmadığında 1MΩ, 10 kg gibi seviyelere çıkıldığında ise 100kΩ direnç değerlerine erişmiştir. Uygulanan kuvvet karşında oluşan değerler yüksek tutarlılığa sahiptir.

Tekrarlanan sabit kuvvet uygulamalarında ürünün sabit değerler ürettiği yapılan testlerde görülmüştür. Ürünün direnç değer aralığı AVR ve PIC gibi birçok mikrodenetleyicide bulunan dahili pull-up’lar ile direkt olarak çalışabilmektedir.

Ürün hafif hızlı dokunuşları ve küçük titreşim motorlarının titreşimlerini algılayabilecek hassasiyete sahiptir.

Not: Ürün hassasiyet ve dayanım ölçümleri için uygun değildir. Kuvvet doğruluğu aralığı çeşitli koşullar altında %5 ile %25 arasında değişebilir. Çözünürlük ise tüm değer aralığının %0.5’inden daha iyidir.

Dökümanlar

• Kuvvete Duyarlı Dairesel Sensör 0.6 inç Datasheet dosyasını inceleyiniz.
