XY-LJ02 Zaman Geciktirme Röle Modülü 6-30V Dijital Ekran

XY-LJ02 Zaman Geciktirme Röle Modülü

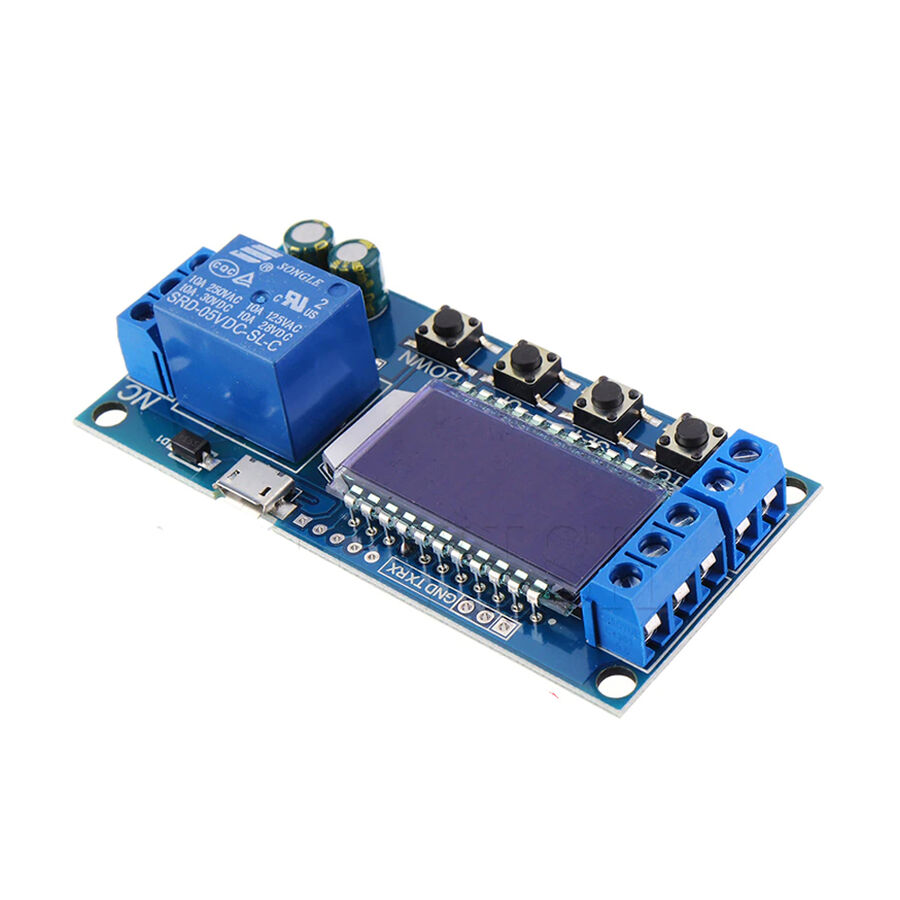

XY-LJ02 Zaman Geciktirme Röle Modülü 7 ayrı fonksiyona sahip dijital ekran ile tamamlanmış bir röle kartı modülüdür.

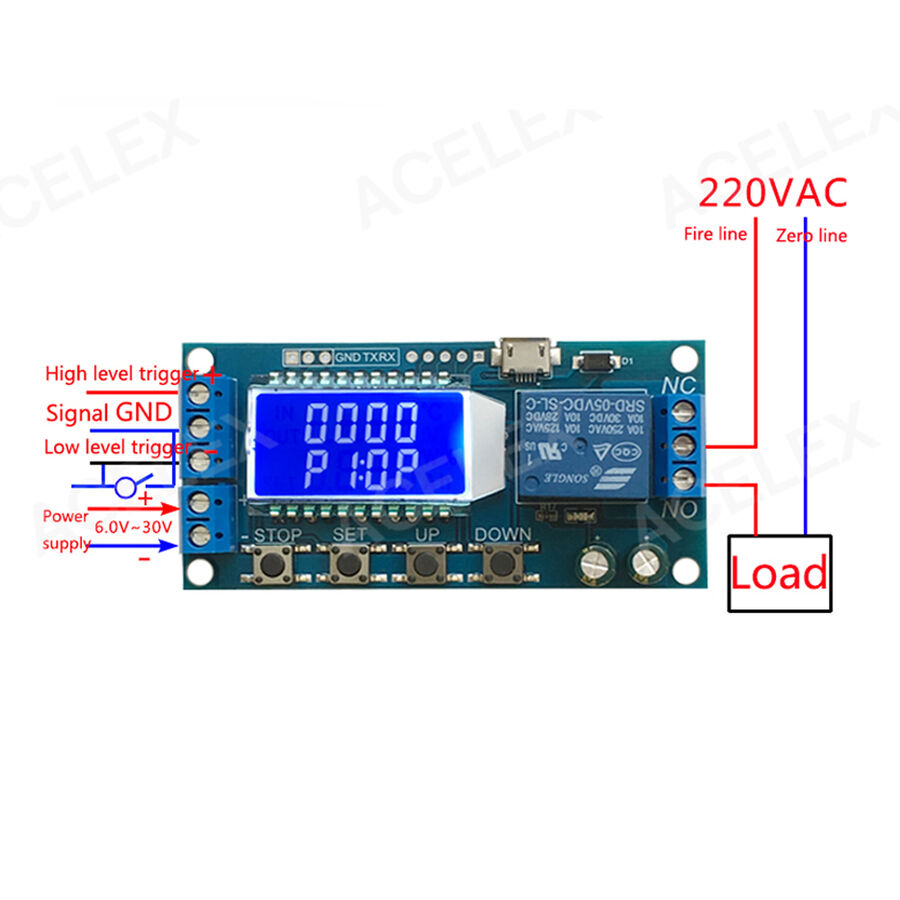

Bağlantı modülde bulunan micro Usb girişinden sağlanabilir veya klemensler de tercih edilebilir.

XY-LJ02 Zaman Geciktirme Röle Modülü Teknik Özellikler

XY-LJ02 Zaman Geciktirme Röle Modülü Özellikler

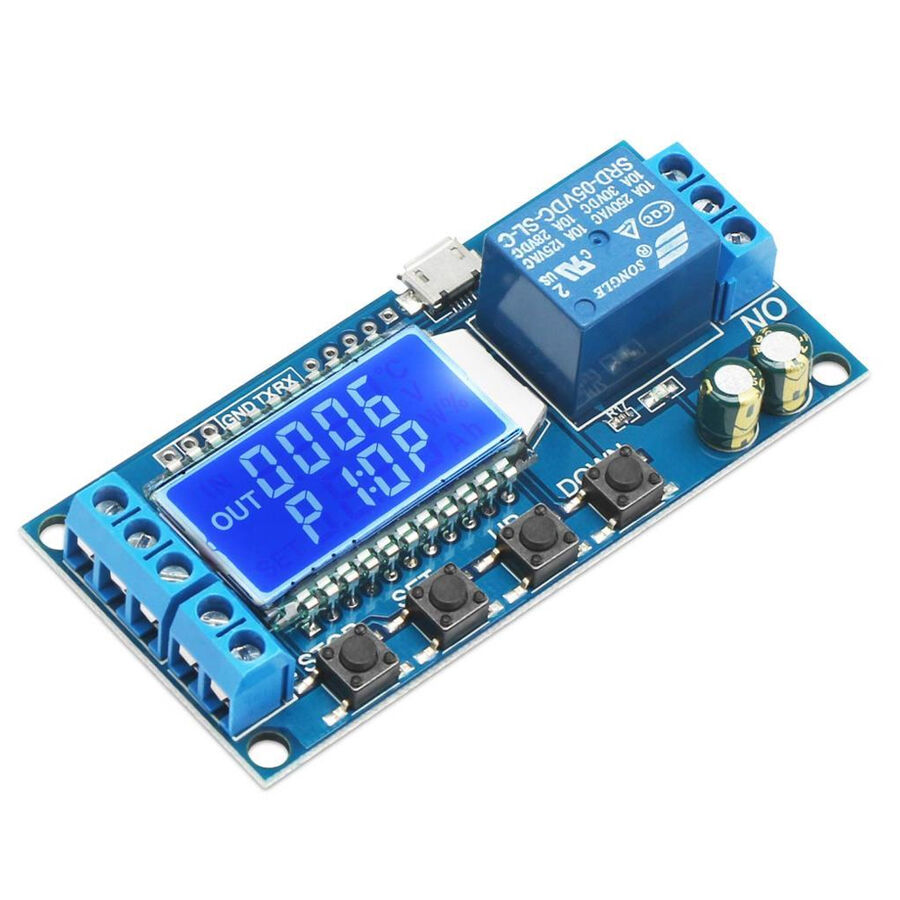

• LCD iki sütun ile ekran, doğrudan parametreleri görüntüleyebilir.
• Tetik modu: yüksek ve düşük seviye, anahtar miktarı. Ihtiyaçların çoğunu karşılayın.
• Güç kaynağı: 6 ~ 30V, ayrıca mikro USB 5.0V, çok uygun destekler. Güç kaynağının Anti arka bağlantısı.
• Parametreler UART ile değiştirilebilir.
• Acil durdurma fonksiyonu sağlamak için durdurma düğmesi.
• Düşük güç durumuna herhangi bir işlem yapmadan 5 dakika. Herhangi bir eylem uyanır.
• OP/CL/LOP params ayrı ayrı değiştirilebilir
• Tüm parametreler otomatik olarak kapanma ile kaydedilir.

XY-LJ02 Zaman Geciktirme Röle Modül Fonksiyonlar

• P1: sinyal tetiklendikten sonra, OP zamanında röle iletimi kesilir; OP zamanında, sinyal geçersiz.
• P2: sinyal tetiklendikten sonra, OP zamanında röle iletimi kesilir; OP zamanında sinyal yeni bir zamanlayıcıyı tetikler.
• P3: sinyal tetiklendikten sonra, OP zamanında röle iletimi kesilir; OP zamanında, sinyal tetikleyici sıfırlama zamanlayıcısı, rölenin bağlantısı kesilir ve zamanlamayı durdurur.
• P4: tetiklendiğinde, röle CL süresinden kesildikten sonra, röle iletimi OP süresi, zamanlama tamamlandıktan sonra, röleyi kesin.
• P5: tetiklendiğinde, röle iletimi op süresinden sonra, röle CL süresini keser ve daha sonra yukarıdaki eylemi değiştirir, döngüde tekrar sinyal verir, röleler kesilir, zamanlayıcıyı durdurur ve döngü sayısı (LOP) ayarlanabilir.
• P6: tetiklendiğinde, röle iletimi op süresinden sonra, röle CL zamanını keser ve daha sonra yukarıdaki eylemi değiştirir, sinyal döngüde geçersiz olur, döngü sayısı (LOP) ayarlanabilir.
• P7: sinyal tutma fonksiyonu: sinyal korunur, zamanlama temizlenir ve röle iletimi; Sinyal kaybolduğunda, röle zamanlama işleminden sonra kesilir; Zamanlama sırasında, başka bir sinyal var ve zamanlama temizlendi

Parametre Ayarları

• Ayar arayüzüne girmek için SET tuşuna basın ve basılı tutun
• Önce çalışma modunu ayarlayın, çalışma modu hatırlatıcıyı yanıp söner, yukarı/aşağı tuşlarına basarak çalışma modunu ayarlayın
• Çalışma modunu seçmek ve sistem parametre ayarlarını girmek için ayar düğmesine kısa basın
• sistem parametre ayar arayüzünde, değiştirilecek sistem parametrelerini değiştirmek için SET tuşuna basın ve değiştirmek için yukarı/aşağı tuşuna basın/uzun basın.
• OP/CL parametre modifikasyon arayüzünde, zamanlayıcı ünitesini değiştirmek için kısa basın.
• tüm parametreler ayarlandıktan sonra, el serbest bırakmak için set düğmesine 2 saniyeden fazla basın ve basılı tutun, parametre ayarlarını kaydedin ve ayar arayüzünden çıkın.
