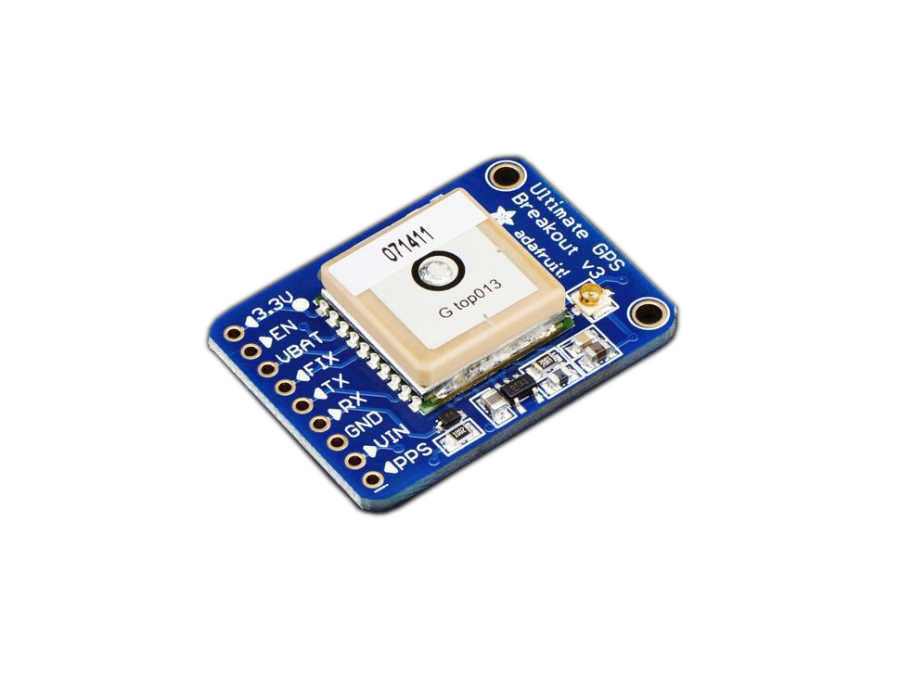

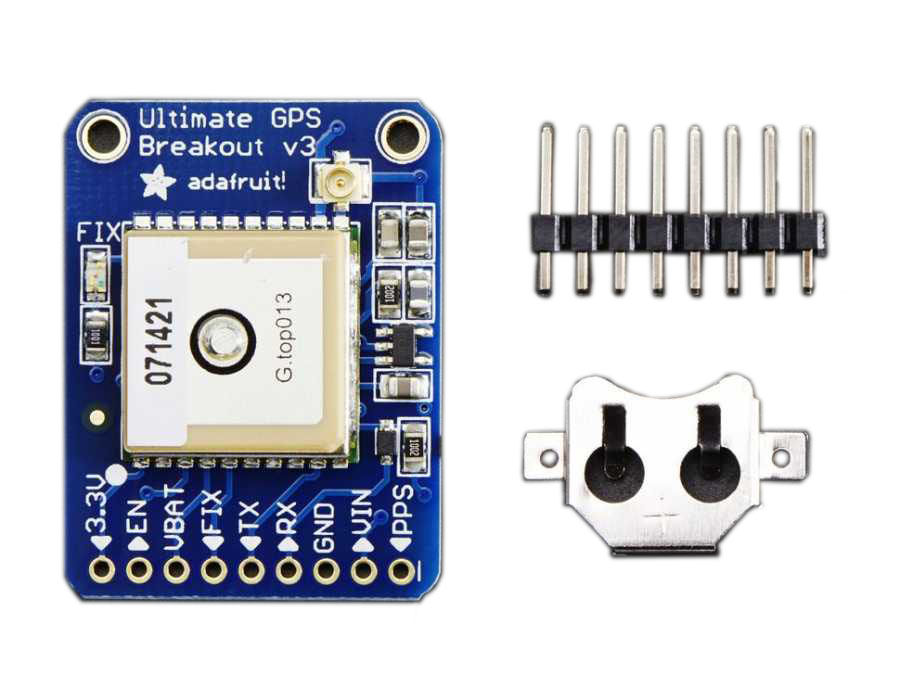

Ultimate GPS Breakout Kart - 66 Kanal w/10 Hz Güncelleme - Version 3

Marka/Menşei: Adafruit
Stok Kodu : 746

283,50 TL +KDV
334,53 TL KDV Dahil
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Resimler
  • Adafruit Ultimate GPS Modülü

    • -165 dBm hassasiyet, 10 Hz güncelleme, 66 kanal
    • 5V güler yüzlü tasarım ve sadece 20mA akım çekme
    • Breadboard dostu + iki montaj deliği
    • RTC pil ile uyumlu
    • Dahili veri kaydı
    • Düzeltildiğinde PPS çıktı
    • Harici aktif anten için dahili patch anten + u.FL konnektör
    • Durum LEDini düzelt

    Bu Arduino GPS Modülü, Tümleştirme, 66 kanala kadar 22 uyduyu izleyebilen, mükemmel yüksek hassasiyetli bir alıcıya (-165 dB izleme!)  yüksek kaliteli GPS modülü olan MTK3339 yongasetinin etrafında inşa edilmiştir ve dahili bir anteni mevcuttur . Yüksek hızlı, yüksek hassasiyetli günlüğe kaydetme veya izleme için saniyede 10'a kadar yer değişikliği yapabilirsiniz. Güç kullanımı inanılmaz derecede düşük, navigasyon sırasında sadece 20 mA'dır.

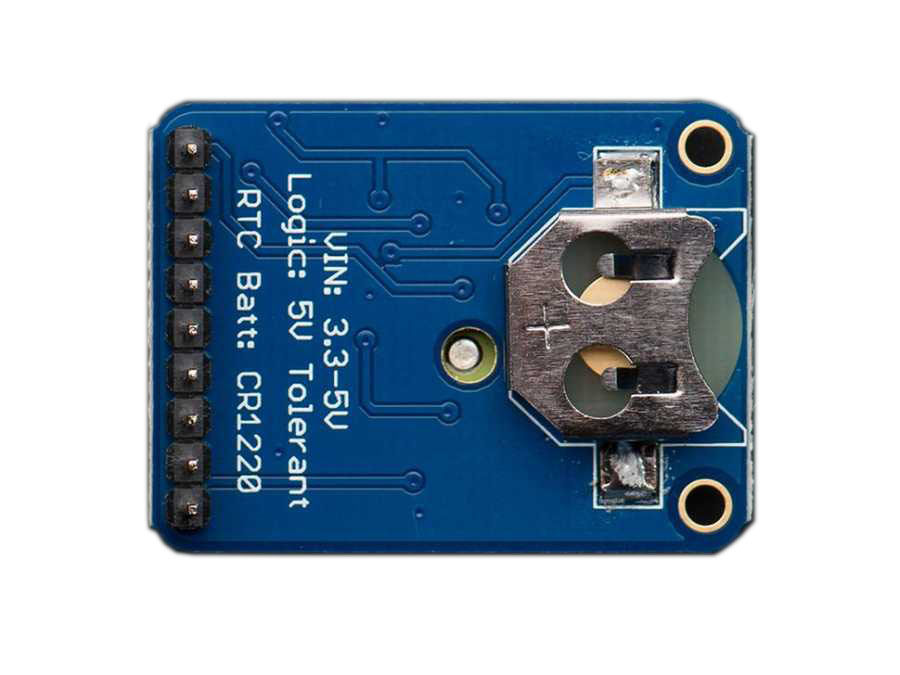

    Hepsinden iyisi, hiç istemeyebileceğiniz ekstra güzellikleri ekledik: ultra düşük bir dropout 3.3V regülatör, böylece 3.3-5VDC, 5V seviyeli güvenli girişler, ENABLE pin ile güç sağlayabilir, böylece modülü herhangi bir şekilde kapatabilirsiniz. Mikrodenetleyici pimi veya anahtarı, isteğe bağlı CR1220 madeni para hücresi için bir ayak izi, RTC'yi çalışmaya devam ettirir ve sıcak başlatmaya izin verir ve minik parlak kırmızı LED. LED, uydular ararken yaklaşık 1Hz'de yanıp söner ve güç tasarrufu için bir düzeltme bulunursa her 15 saniyede bir yanıp söner. Sürekli olarak bir LED kullanmak istiyorsanız, harici bir LED koyabilmeniz için FIX sinyalini bir pin üzerinde de sağlıyoruz.

    Sürüm 3 MTK3339 tabanlı modül hakkında gerçekten dikkat çeken iki özellik, harici anten işlevselliği ve yerleşik veri günlüğü yeteneğidir. Modül, -165 dB hassaslık veren standart bir seramik yama antenine sahip ancak daha büyük bir antene sahip olmak istediğinizde, herhangi bir 3V aktif GPS antenine uFL konektörü üzerinden ekleyebilirsiniz. Modül otomatik olarak aktif anteni algılar ve geçiş yapar! Çoğu GPS anteni SMA konnektörleri kullanır; bu nedenle, uFL - SMA adaptörlerimizden birini almak isteyebilirsiniz.

    Teknik Detay

    • Uydular: 22 izleme, 66 arama
    • Yama Anten Boyutu: 15mm x 15mm x 4mm
    • Güncelleme oranı: 1 ila 10 Hz
    • Konum Doğruluğu: <3 metre (tüm GPS teknolojisi yaklaşık 3m hassasiyettedir)
    • Hız Doğruluğu: 0.1 metre / s
    • Sıcak / soğuk başlatma: 34 saniye
    • Edinim hassasiyeti: -145 dBm
    • İzleme hassasiyeti: -165 dBm
    • Maksimum Hız: 515m / s
    • Vin aralığı: 3.0-5.5VDC
    • MTK3339 Çalışma akımı: 25mA izleme, navigasyon sırasında 20 mA akım çekmesi
    • Çıkış: NMEA 0183, 9600 baud varsayılan
    • DGPS / WAAS / EGNOS desteklenir
    • FCC E911 uyumluluğu ve AGPS desteği (Çevrimdışı mod: EPO 14 güne kadar geçerlidir)
    • 210 PRN kanalına kadar
    • Jammer algılama ve azaltma
    • Çoklu yol algılama ve telafi

    Düzenleme Geçmişi

    • 8/10/2014 tarihinden itibaren, yükseklik hesaplamalarını ve kararlılığı geliştiren bellenimetre v. 5632 ile gönderiyoruz. Diğer tüm işlevlerde eşdeğerdir ve değiştirilebilir bir yedektir.

    Board Ayrıntıları

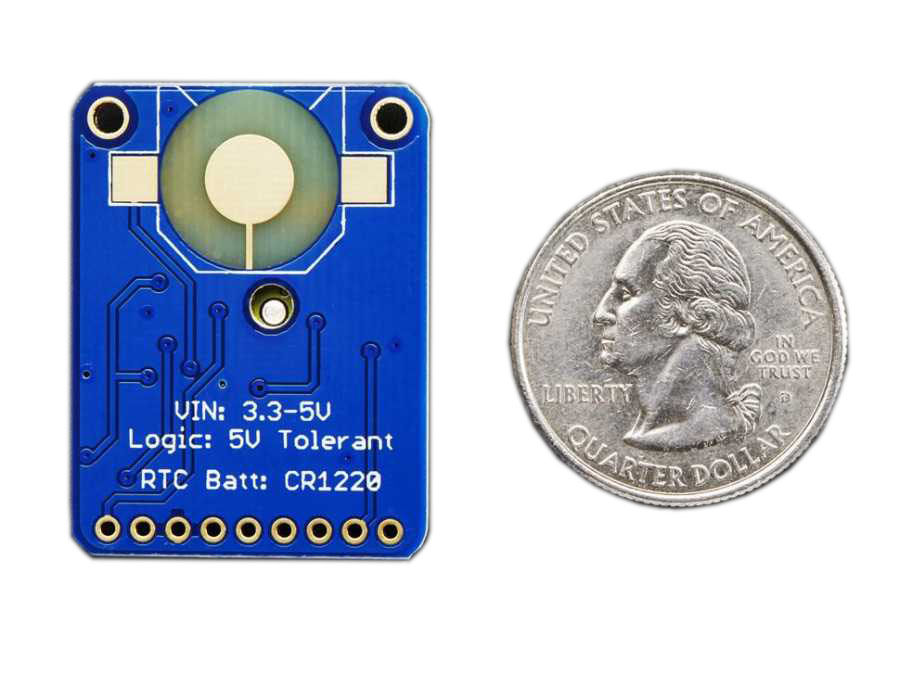

    • Ağırlık (coin veya tutucu hariç): 8.5g
    • Boyutlar (coin veya tutucu hariç): 25,5 mm x 35 mm x 6,5 mm / 1,0 'x 1,35' x 0,25 '

    Döküman

    Tüm link ve datasheet dosyalarının bulunduğu Adafruit Ultimate GPS Modülü Datasheet ve Linkler dosyasını inceleyebilirsiniz.
