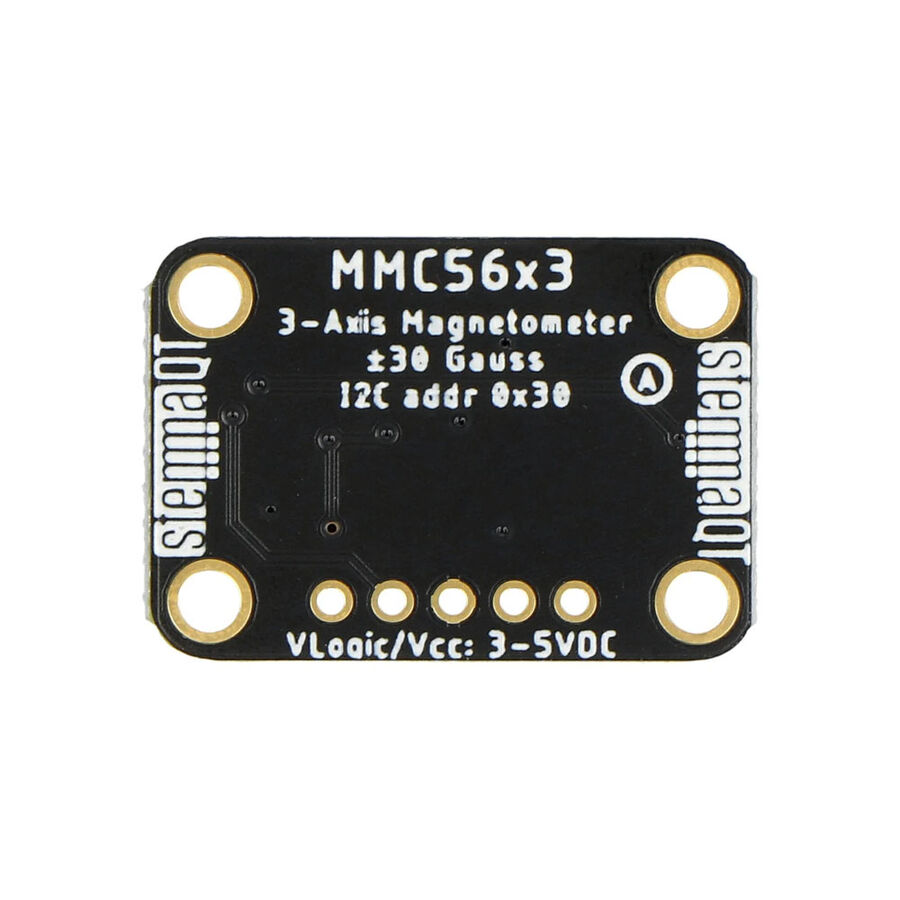

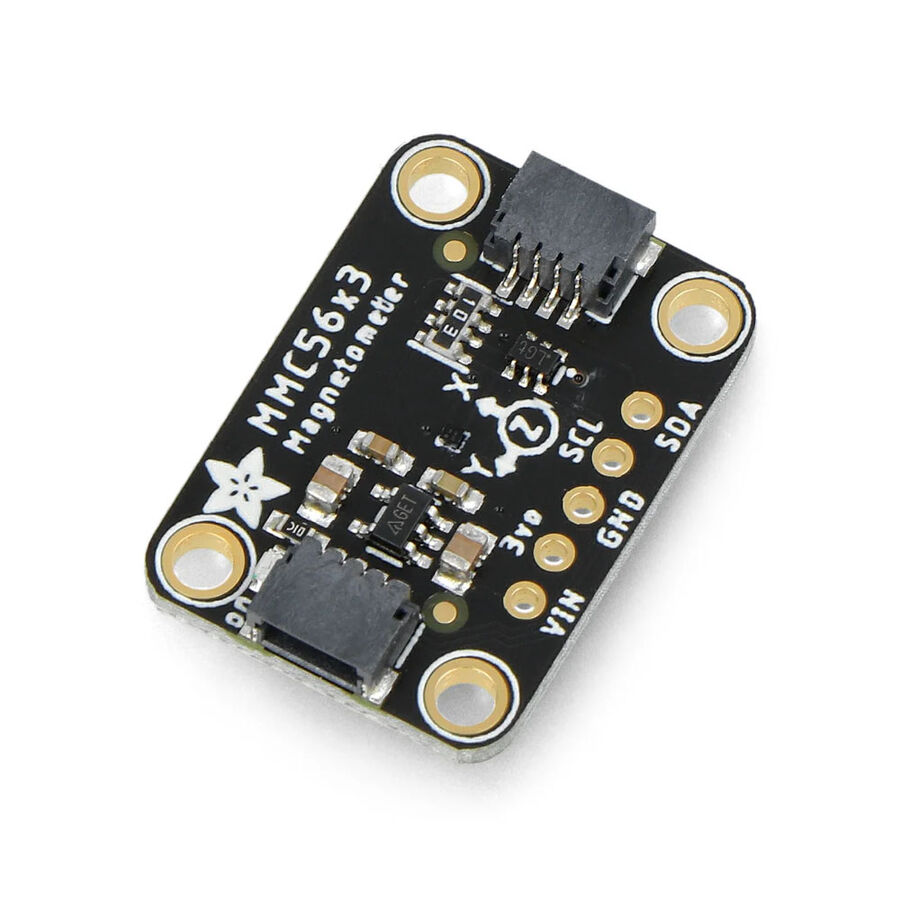

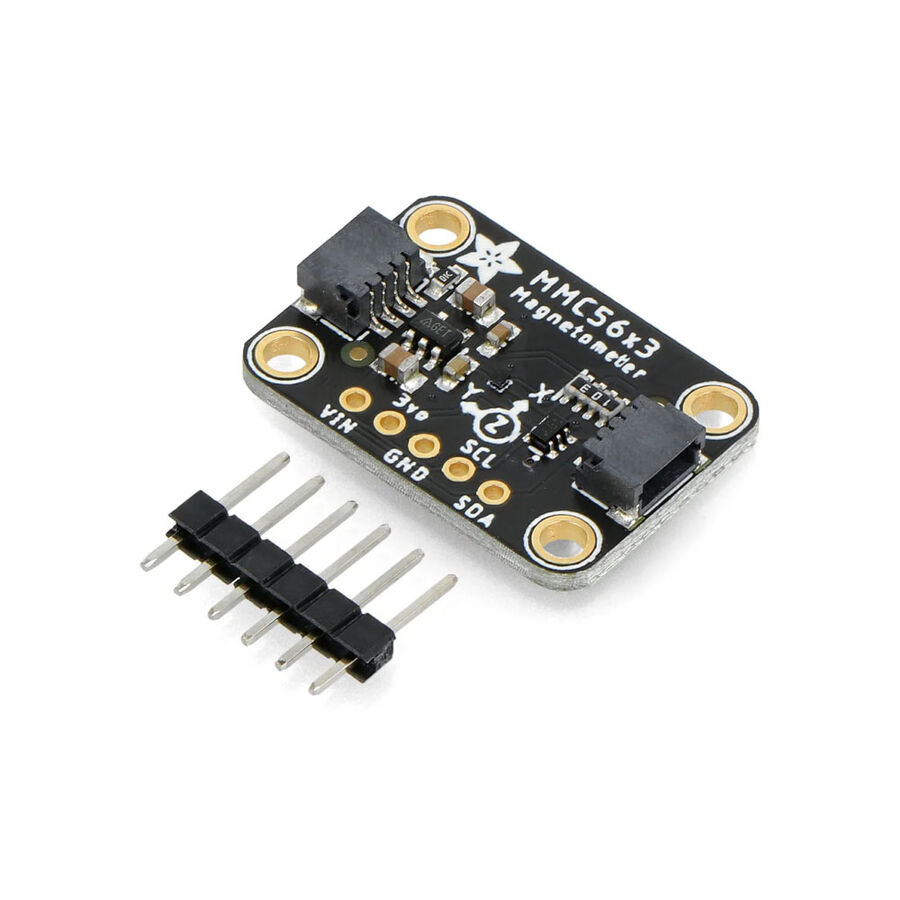

MMC5603 Üç Eksenli Manyetometre

MMC5603 Üç Eksenli Manyetometre

üç eksenli manyetometre (pusula) modülü ile etrafımızı saran manyetik alanları hissedin. Manyetometreler, genellikle manyetik kuzeyi tespit etmek için kullanılan en güçlü manyetik kuvvetin nereden geldiğini algılayabilir, ancak manyetik alanları ölçmek için de kullanılabilir. Bu sensör, Dünya'nın kararlı manyetik alanı sayesinde gerçek uzayda yönünü tespit edebilen 9-DoF atalet ölçüm birimi oluşturmak için 6-DoF (serbestlik derecesi) ivmeölçer/jiroskop ile eşleştirilme eğilimindedir.Bu çıkışı, çok geniş bir aralığa ve bot I2C ve SPI arayüzlerine sahip harika bir genel amaçlı manyetometre olan MMC5603'e dayandırdık. Bu kompakt sensör, iletişim kurmak için I2C kullanır ve kullanımı çok kolaydır.

Teknik Detaylar

• I2C Adresi 0x30
• Monolitik entegre 3 eksenli AMR manyetik sensör
• Üstün Dinamik Aralık ve Doğruluk:±30 G FSR
• 20bit çalışma modu
• LSB çözünürlüğü başına 0,0625mG
• 2 mG toplam RMS gürültüsü
• 1º yön doğruluğu sağlar
• 1KHz'e kadar sensör gerçek frekans yanıtı
• I²C çevresel, hızlı (≤ 400 KHz) mod
• Ultra Küçük Gofret Seviye Paketi 0.8x0.8x0.4 mm
• Yerleşik SET/RESET işleviyle çip üzerinde otomatik manyetikliği giderme
• Termal varyasyon kaynaklı ofset hatasını ortadan kaldırır (Null alan çıkışı)
