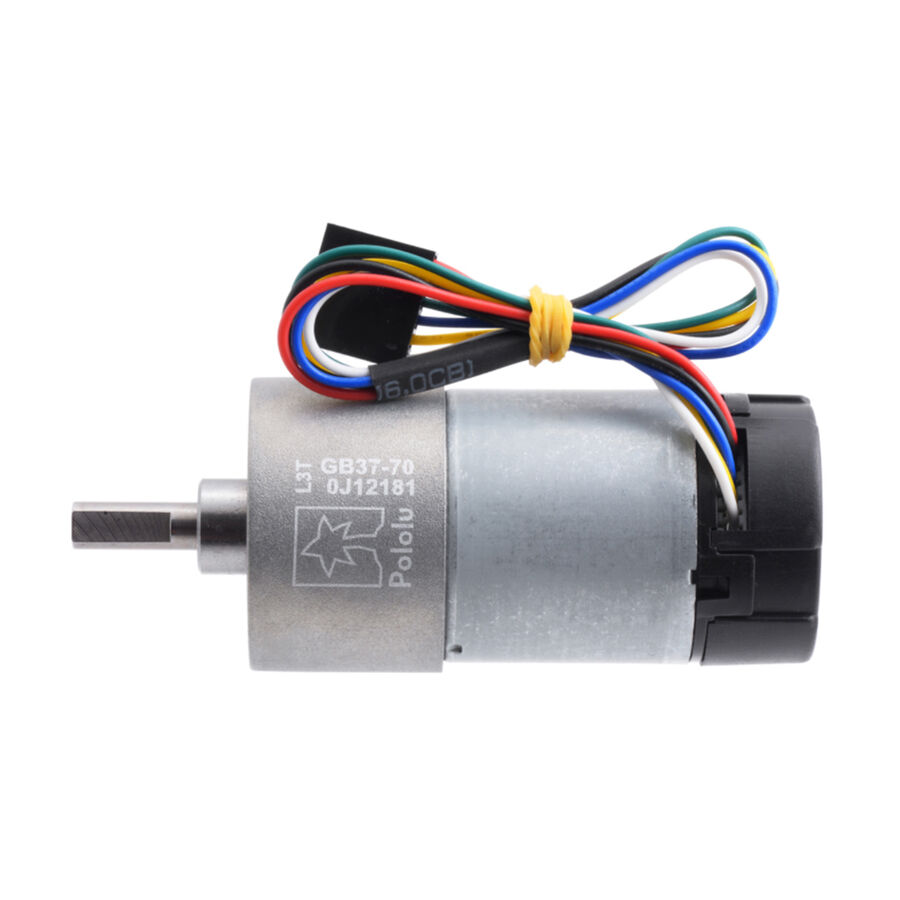

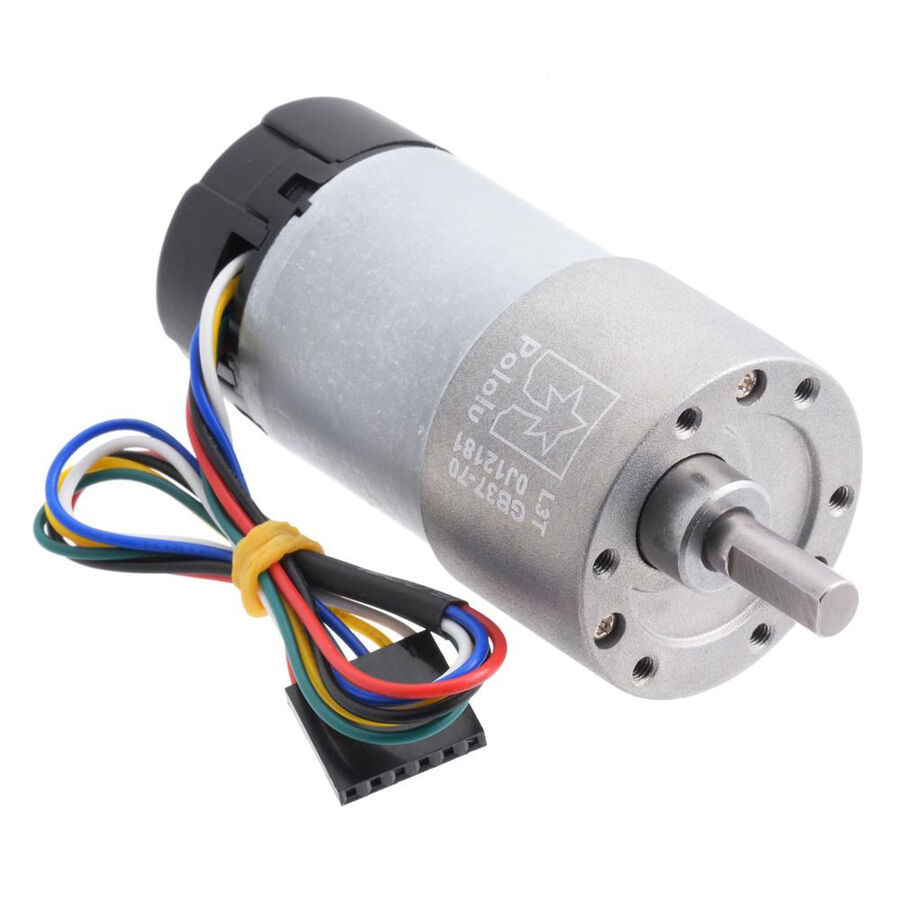

Metal Redüktörlü Motor 12V 70:1 37x70mm


Bu redüktörlü motor, 70:1 metal dişli kutusuna ve motor milinin devri başına 64 sayımlık bir çözünürlük sağlayan entegre bir dörtlü kodlayıcıya sahip güçlü bir 12V fırçalanmış DC motordur. Bu , dişli kutusunun çıkış milinin devri başına 4480 sayıma karşılık gelir . Dişli kutusu esas olarak düz dişlilerden oluşur, ancak azaltılmış gürültü ve geliştirilmiş verimlilik için ilk aşamada helisel dişlilere sahiptir. Bu üniteler 16 mm uzunluğunda, 6 mm çapında D şeklinde çıkış miline sahiptir.

Genelde bu tür motorlar, nominal gerilimlerin üstünde ve altında gerilimlerde çalışabilir; daha düşük voltajlar pratik olmayabilir ve daha yüksek voltajlar motorun ömrünü olumsuz yönde etkileyebilir.

Kodlayıcılı ünitelerde, kodlayıcı kısmı siyah plastik bir uç kapakla korunur.

Encoder Kullanım :

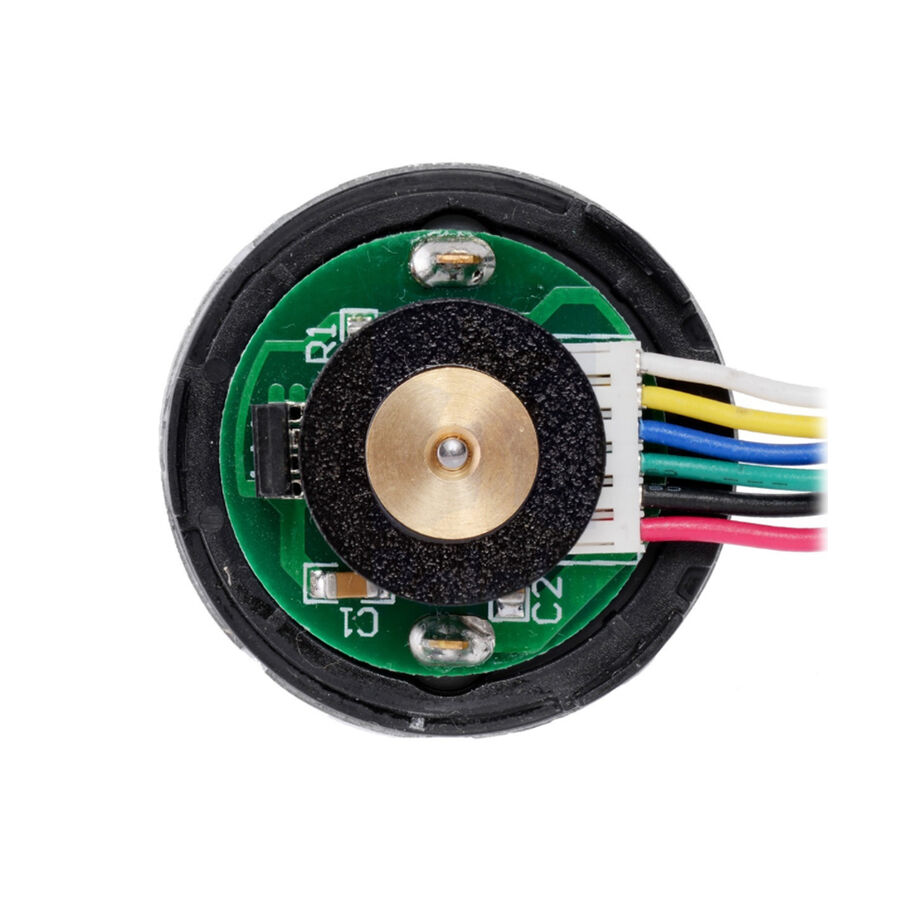

Motor milinin arka çıkıntısındaki manyetik diskin dönüşünü algılamak için iki kanallı bir Hall efekt kodlayıcı kullanılır. Dörtlü kodlayıcı, her iki kanalın her iki kenarını da sayarken motor milinin devri başına 64 sayımlık bir çözünürlük sağlar. Şanzıman çıkışının devri başına sayıları hesaplamak için, dişli oranını 64 ile çarpın. Motor/kodlayıcı, 0,1" aralıklı 1×6 dişi başlık ile sonlandırılan altı renk kodlu, 8" (20 cm) kabloya sahiptir. ana ürün resminde gösterilmiştir. Bu başlık, standart 0,1" erkek başlıklar ve erkek jumper ve ön kıvrımlı kablolarımızla çalışır.

Hall sensörü, 3,5 ile 20 V arasında bir Vcc giriş voltajı gerektirir ve maksimum 10 mA çeker. A ve B çıkışları, 0 V ila Vcc arasında yaklaşık 90° faz dışı kare dalgalardır. Geçişlerin frekansı size motorun hızını, geçişlerin sırası ise yönü söyler. Görsellerdeki osiloskop yakalaması, 12 V'ta 12 V motor ve 5 V'luk Hall sensörü Vcc kullanan A ve B (sarı ve beyaz) kodlayıcı çıkışlarını gösterir.


Kablo Renk Tablosu


Kırmızı motor gücü (bir motor terminaline bağlanır)
Siyah motor gücü (diğer motor terminaline bağlanır)
Yeşil kodlayıcı GND
Mavi enkoder Vcc (3,5 V ila 20 V)
Sarı kodlayıcı A çıkışı
Beyaz enkoder B çıkışı


Metal Redüktörlü Motor Teknik Özellikler


Üretici Firma Pololu
Ürün Kategorisi Redüktörlü Motorlar
Dişli Oranı 70:1
Yüksüz Hız 220 RPM
Durma Torku Yaklaşık 15 kg.cm
Güç (max) 8.4W


Dökümanlar



Faydalı Linkler


" ["DOCUMENT_INFO"]=> string(0) "" ["WARRANTY_INFO"]=> string(0) "" ["DELIVERY_INFO"]=> string(0) "" ["WAREHOUSE"]=> string(0) "" ["DELIVERY_DAY"]=> string(0) "" ["IS_VIDEO_ACTIVE"]=> string(1) "0" ["NOTES"]=> string(0) "" ["TAGS"]=> array(0) { } ["IS_ORDER_NOTE_ACTIVE"]=> bool(false) ["IS_CASH_POINT_ACTIVE"]=> bool(false) ["RELATED_PRODUCTS_IDS1"]=> string(0) "" ["RELATED_PRODUCTS_IDS2"]=> string(0) "" ["RELATED_PRODUCTS_IDS3"]=> string(0) "" ["RELATED_PRODUCTS_IDS1_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS2_COUNT"]=> int(0) ["RELATED_PRODUCTS_IDS3_COUNT"]=> int(0) ["IS_POPUP_PHOTO_ACTIVE"]=> string(1) "1" ["MIN_ORDER_COUNT"]=> string(1) "1" ["DISPLAY_GAIN"]=> bool(false) }

Enkoderli Metal Redüktörlü Motor 12V 70:1 37x70mm

Marka/Menşei: Pololu
Stok Kodu : 4754

617,88 TL + KDV
729,10 TL KDV Dahil
Paylaş:
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Resimler
  • Metal Redüktörlü Motor 12V 70:1 37x70mm


    Bu redüktörlü motor, 70:1 metal dişli kutusuna ve motor milinin devri başına 64 sayımlık bir çözünürlük sağlayan entegre bir dörtlü kodlayıcıya sahip güçlü bir 12V fırçalanmış DC motordur. Bu , dişli kutusunun çıkış milinin devri başına 4480 sayıma karşılık gelir . Dişli kutusu esas olarak düz dişlilerden oluşur, ancak azaltılmış gürültü ve geliştirilmiş verimlilik için ilk aşamada helisel dişlilere sahiptir. Bu üniteler 16 mm uzunluğunda, 6 mm çapında D şeklinde çıkış miline sahiptir.

    Genelde bu tür motorlar, nominal gerilimlerin üstünde ve altında gerilimlerde çalışabilir; daha düşük voltajlar pratik olmayabilir ve daha yüksek voltajlar motorun ömrünü olumsuz yönde etkileyebilir.

    Kodlayıcılı ünitelerde, kodlayıcı kısmı siyah plastik bir uç kapakla korunur.

    Encoder Kullanım :


    Motor milinin arka çıkıntısındaki manyetik diskin dönüşünü algılamak için iki kanallı bir Hall efekt kodlayıcı kullanılır. Dörtlü kodlayıcı, her iki kanalın her iki kenarını da sayarken motor milinin devri başına 64 sayımlık bir çözünürlük sağlar. Şanzıman çıkışının devri başına sayıları hesaplamak için, dişli oranını 64 ile çarpın. Motor/kodlayıcı, 0,1" aralıklı 1×6 dişi başlık ile sonlandırılan altı renk kodlu, 8" (20 cm) kabloya sahiptir. ana ürün resminde gösterilmiştir. Bu başlık, standart 0,1" erkek başlıklar ve erkek jumper ve ön kıvrımlı kablolarımızla çalışır.

    Hall sensörü, 3,5 ile 20 V arasında bir Vcc giriş voltajı gerektirir ve maksimum 10 mA çeker. A ve B çıkışları, 0 V ila Vcc arasında yaklaşık 90° faz dışı kare dalgalardır. Geçişlerin frekansı size motorun hızını, geçişlerin sırası ise yönü söyler. Görsellerdeki osiloskop yakalaması, 12 V'ta 12 V motor ve 5 V'luk Hall sensörü Vcc kullanan A ve B (sarı ve beyaz) kodlayıcı çıkışlarını gösterir.


    Kablo Renk Tablosu


    Kırmızı motor gücü (bir motor terminaline bağlanır)
    Siyah motor gücü (diğer motor terminaline bağlanır)
    Yeşil kodlayıcı GND
    Mavi enkoder Vcc (3,5 V ila 20 V)
    Sarı kodlayıcı A çıkışı
    Beyaz enkoder B çıkışı


    Metal Redüktörlü Motor Teknik Özellikler


    Üretici Firma Pololu
    Ürün Kategorisi Redüktörlü Motorlar
    Dişli Oranı 70:1
    Yüksüz Hız 220 RPM
    Durma Torku Yaklaşık 15 kg.cm
    Güç (max) 8.4W
