Arduino Lcd Shield

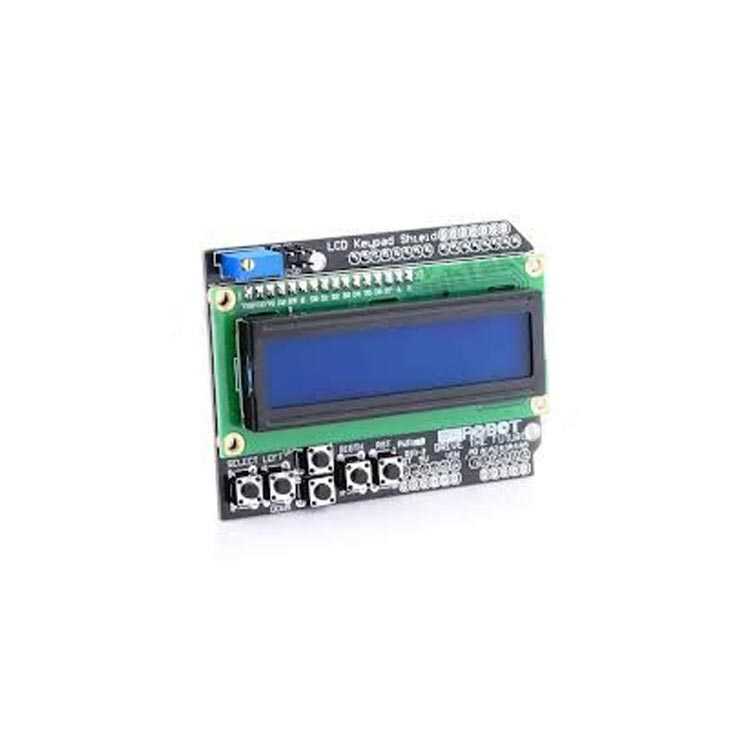

Arduino LCD Shield

Arduino LCD Shield, Arduino projenize kolayca bir LCD (sıvı kristal ekran) eklemenizi sağlayan bir genişletme kartıdır. Bir LCD ekran, bir tuş takımı ve bunları Arduino kartınıza bağlamak için gerekli devreleri içerir. LCD ekranlar genellikle sensör okumaları, menü seçenekleri veya hata mesajları gibi bilgileri görüntülemek için kullanılır. Ayrıca sayıları girmek veya bir menüden seçenekleri seçmek gibi kullanıcı girişi için de kullanılabilirler. Arduino LCD Shield'i kullanmak için, onu Arduino kartınıza bağlamanız ve ardından LCD'yi kontrol etmek için bir kod yazmanız yeterlidir. LCD'nin kullanımını daha da kolaylaştırabilecek çeşitli kütüphaneler mevcuttur.

Arduino LCD Shield Teknik Özellikleri

• 5V Çalışma Gerilimi
• 5 Programlanabilir Düğme
• Kontrast Ayarlama Pot'u
• Boyutlar: 80x58

Pin Bağlantıları

• D4 LCD DB4
• D5 LCD DB5
• D6 LCD DB6
• D7 LCD DB7
• D8 LCD RS
• D9 Etkinleştir
• D10 Arka ışık kontrolü
