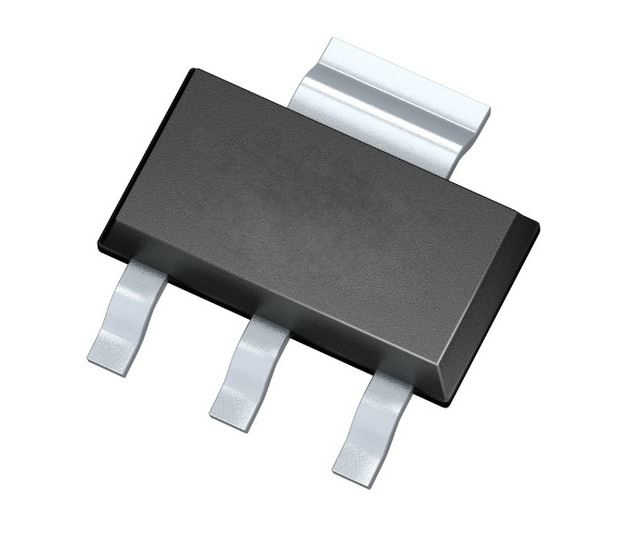

AMS1117 ADJ 1A - Ayarlanabilir Lineer Voltaj Regülatör SOT223

Voltaj Regülatör

Yorum Yap

Marka/Menşei:STM

Stok Kodu:10931

2,52 TL + KDV

3,02 TL

KDV Dahil

Alışveriş Listeme Ekle

Fiyatı Düşünce Haber Ver

1500₺ ve üzeri kargo ücretsiz.

Çok Al Az Öde

Miktar	İndirim	Birim Fiyat
0 - 9	%0	3,02 TL
10 - 99	%3	2,93 TL
100 - 499	%6	2,84 TL
500 - 2000	%10	2,72 TL

AMS1117 ADJ SOT-223 Ayarlanabilir LDO Voltaj Regülatörü

AMS1117 ADJ Regülatör SOT-223, çıkış gerilimi iki harici dirençle ayarlanabilen bir LDO voltaj regülatörüdür. ADJ sürümü, çıkış ile ayar ucu arasındaki yaklaşık 1.25V referans geriliminden yararlanarak istenen çıkış seviyesinin belirlenmesini sağlar. SOT-223 kılıfı, baskılı devre üzerinde yüzey montaj uygulamalarına uygundur. Ayarlanabilir besleme devrelerinde, elektronik prototiplerde ve anahtarlamalı güç kaynaklarının ardından kullanılan regülasyon katlarında değerlendirilebilir.

AMS1117 ile devre tasarlarken giriş gerilimi, hedef çıkış geriliminin üzerinde ve regülasyon için yeterli farkı sağlayacak seviyede seçilmelidir. Lineer çalışma nedeniyle giriş-çıkış gerilim farkı ve yük akımı arttıkça ısınma da artar; kullanılabilir çıkış akımı, baskılı devrenin ısı dağıtma kapasitesine bağlıdır. Kararlı çalışma için üreticinin önerdiği çıkış kondansatörü, minimum yük koşulları ve PCB yerleşimi dikkate alınmalıdır. SOT-223 kılıfın metal soğutma yüzeyi çıkış ucuna bağlıdır. Direnç seçimi, bağlantı şeması ve elektriksel sınırlar için AMS1117 datasheet dosyası incelenmelidir.

AMS1117 ADJ SOT-223 Teknik Özellikleri

Üretici Firma	AMS
Ürün Kategorisi	LDO Voltaj Regülatörü
Besleme Voltajı (Min)	N/A
Besleme Voltajı (Max)	N/A
Montajlama Türü	SMD/SMT
Kılıf Tipi	SOT223-3
Minimum İşlem Sıcaklığı	- 40 C
Maksimum İşlem Sıcaklığı	+ 125 C

Dökümanlar

AMS1117 ADJ Datasheet dosyasını inceleyiniz.

Faydalı Linkler

Diğer Regülatörler ürünlerimizi inceleyebilirsiniz.
Voltaj Regülatörleri ürünlerimizi inceleyebilirsiniz.
