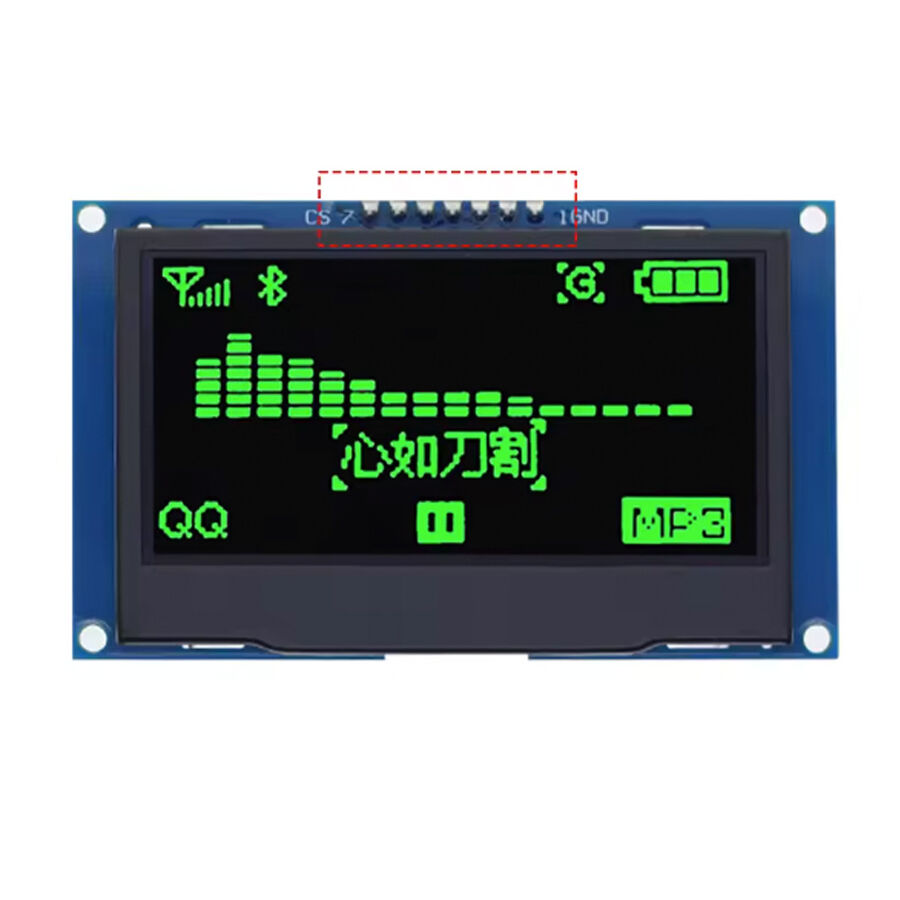

2.42 inç 128X64 OLED Ekran SSD1309 7 Pin SPI/IIC I2C Seri Yeşil
726,47
TL
+
KDV
871,76
TL
KDV DahilAlışveriş Listeme Ekle
Fiyatı Düşünce Haber Ver
1500₺
ve üzeri kargo ücretsiz.
2.42 inç 128X64 OLED Ekran SSD1309 7 Pin SPI/IIC I2C Seri Yeşil
2.42 inç SPI White Weld OLED Display, projelerinde yüksek kontrast, düşük güç tüketimi ve net görüntü kalitesi arayan geliştiriciler ve elektronik hobi meraklıları için ideal bir ekrandır. 128x64 piksel çözünürlüğe sahip bu OLED ekran, yeşil renkli görüntü sunar ve SSD1309 sürücü çipi ile çalışır.
SPI ve I2C iletişim protokolleriyle uyumlu olan bu ekran, Arduino, Raspberry Pi, STM32 gibi birçok mikrodenetleyici platformu ile kolay entegrasyon sağlar. Parlaklığı, netliği ve geniş görüş açısıyla hem iç hem dış mekan uygulamaları için uygundur.
2.42 inç 128X64 OLED Ekran SSD1309 - Teknik Özellikleri
| Görüntüleme Modu | Passive Matrix |
| Görüntü Rengi | Monochrome (Yeşil) |
| Çalışma Modu | 1/64 Duty |
| Piksel Sayısı | 128 × 64 |
| Modül Boyutu | × × 6.00 mm (maksimum) |
| Aktif Alan | 55.01 × 27.50 mm |
| Piksel Aralığı (Pitch) | 0.43 × 0.43 mm |
| Piksel Boyutu | 0.40 × 0.40 mm |
Pin Tablosu
| No | Pin | Açıklama |
| 1 | VSS | Logic devresi toprak hattı (GND) |
| 2 | VDD | Logic devresi için güç kaynağı |
| 3 | SCLK | Seri saat girişi (Clock) |
| 4 | SDA | Seri veri girişi (Data) |
| 5 | RES | Bu pin sıfırlama (reset) sinyal girişidir. Pin düşük seviyedeyken çip başlatılır. Normal çalışmada bu pin yüksek seviyede tutulmalıdır. |
| 6 | DC | Bu pin Veri/Kontrol (Data/Command) girişidir. Pin yüksekken ve seri arayüz modu seçiliyken SDIN pininden gelen veri, veri olarak yorumlanır. Pin düşükken gelen veri komut olarak yorumlanır. |
| 7 | CS | Çip seçme pini. CS0 = “L” (düşük) olduğunda çip seçilmiş olur. |
Dökümanlar
- SSD1309 7 Pin OLED Display Datasheet Dosyasını inceleyebilirsiniz.
Faydalı Linkler
- Tüm OLED Display Ürünlerimizi inceleyebilirsiniz.
- Tüm LCD ve Display Ürünlerimizi inceleyebilirsiniz.
Ürün Filtreleri | ||
|---|---|---|
| Barkod | : | DSTK22686 |
| Tedarikçi Ürün Kodu | : | DSTK22686 |
