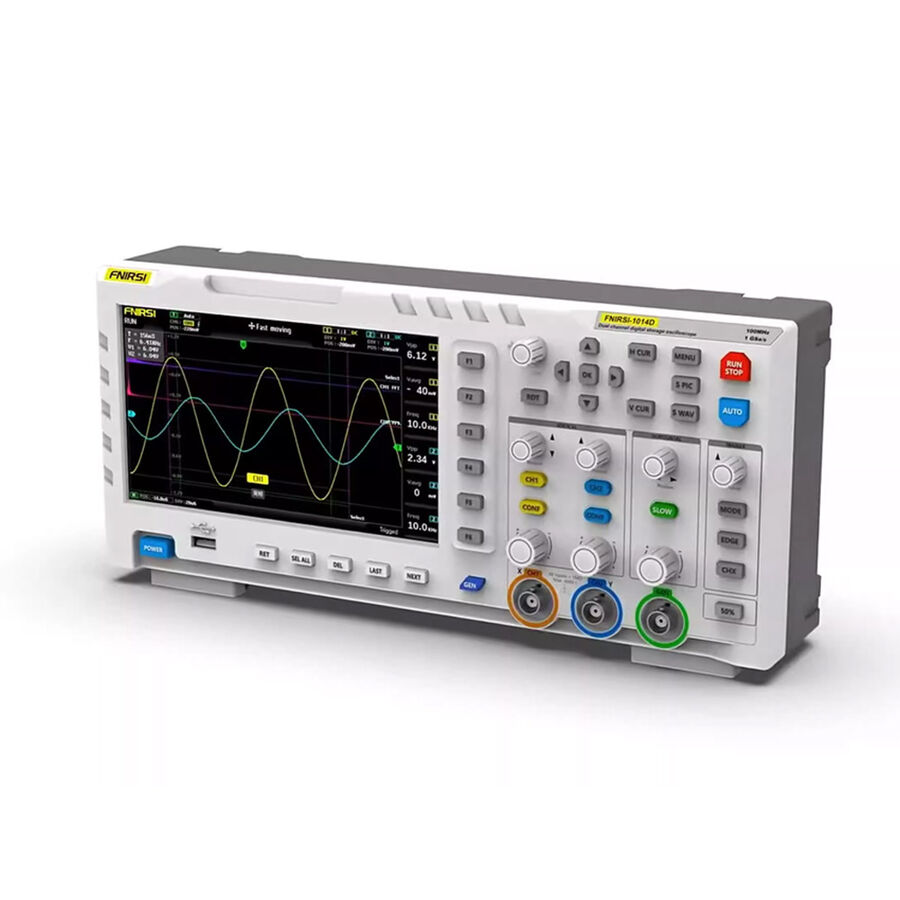

FNIRSI-1014D 2 Kanal Dijital Osiloskop ve Sinyal Jeneratörü
FNIRSI-1014D FNIRSI tarafından geliştirilen bir osiloskop ve sinyal jeneratörüdür. Kapsamlı işlevlere ve yüksek uygulanabilirliğe sahiptir. Bakım endüstrisi ve ar-ge endüstrisi için uygun maliyetli bir çift kanallı masaüstü osiloskopudur.
Osiloskop 1GSa / s ve 100MHz * 2 analog bant genişliği gerçek zamanlı örnekleme oranına sahiptir; Tam tetik fonksiyonu (tek seferlik/normal/otomatik), hem periyodik analog sinyal hem de periyodik dijital sinyal için serbestçe kullanılabilir. Tüm sinyal frekans adım 1Hz, standart fonksiyon sinyali ve özelleştirilebilir bir doğrama sinyali 14 çeşit destek, çıkış cihazının kesilmesi kısmı veya osiloskop tarafından ölçülen karmaşık sinyallerin tüm kısmı, sinyal jeneratörünün çıkış sinyali olarak, % 1000 özelleştirilmiş kesme sinyallerini saklayabilir.7 inç 800*480 çözünürlük ile yüksek çözünürlüklü LCD ekran; Genlik ve frekans parametrelerini manuel olarak okurken imleç ölçüm fonksiyonu, Arka plan ölçeği birimini ve miktarını okumak gerekmez ve doğrudan tepe noktasına ve frekansa son derece uygun ekran yakalama ve dalga formu depolama fonksiyonuna dönüşmeye gerek yoktur.
Özellikleri:
Dahili DDS sinyal jeneratörü
1000 yakalama sinyaline kadar depolayabilen çıkış sinyali işlevi
100MHz * 2 ana-log bant genişliği ve @ 1GSa/s örnekleme oranı
7 inç 800*480 çözünürlük renkli TFT LCD ekran
Yüksek ölçüm voltaj aralığı
12 parametreye kadar ölçüm
İmleç ölçüm fonksiyonu
Tam tetikleme fonksiyonu
Dahili 1GB depolama alanı
FNIRSI SG-003A Teknik Özellikleri
Üretici Firma | EQV |
Seri | FNIRSI-1014D |
Malzeme | ABS |
Ana-log bant genişliği | 100MHz * 2 |
Kanal sayısı | 2 |
Maksimum gerçek zamanlı örnekleme oranı | 1GSa/s |
Dikey hassasiyet | 50 mV/div ~ 500 V/div |
Yatay zaman tabanı aralığı | 50S/div ~ 10nS/div |
Maksimum test voltajı | 40 V (1X prob), 400 V (10X prob) |
Depolama derinliği | 240Kbit |
Giriş direnci | 1MΩ |
ADC hassas | 8bit |
Kaplin modu | AC/DC |
Tetik modu | Tek, Normal, otomatik |
Tetik kenarı | yükselen kenar/düşen kenar |
Harici tetik gerilimi | 0 ~ 40 V |
Ekran | 7 inch - 800*480 |
Paket İçeriği:
1 x FNIRSI-1014D
2 x eşleşen 100MHz prob (1X ve 10X)
1 x 5V2A güç adaptörü
1 x Kullanım Klavuzu (İngilizce)
1 x USB şarj kablosu
Dökümanlar
- FNIRSI-1014D Datasheet dosyasını inceleyiniz.
